Основной трубопроводы (2) — HITACHI EX300

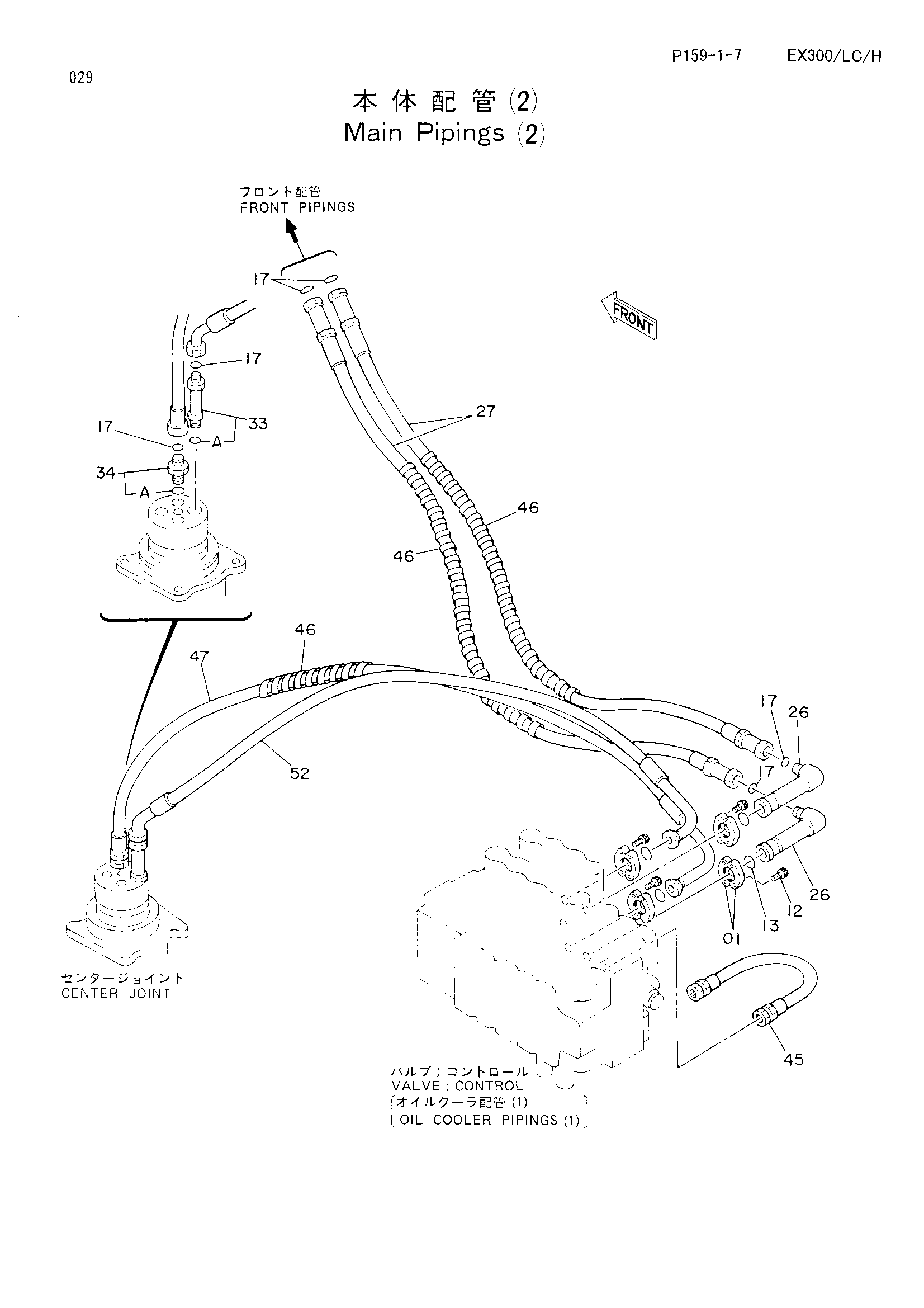

Заводская схема «Основной трубопроводы (2)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986910 | Разъёмный фланец | 8 |
| 12 | M341030 | Болт с внутренним шестигранником | 16 |
| 13 | 971489 | Уплотнительное кольцо | 4 |
| 17 | 4187328 | Уплотнительное кольцо | 6 |
| 26 | 9727167 | Трубка | 2 |
| 27 | 4209741 | Шланг | 2 |
| 33 | 4198411 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4189601 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4204190 | Шланг | 1 |
| 46 | 4044420 | Защитный кожух | 6 |
| 47 | 4215666 | Шланг | 1 |
| 52 | 4209734 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
