STD. рукоять (3.2M)<300, LC> — HITACHI EX300

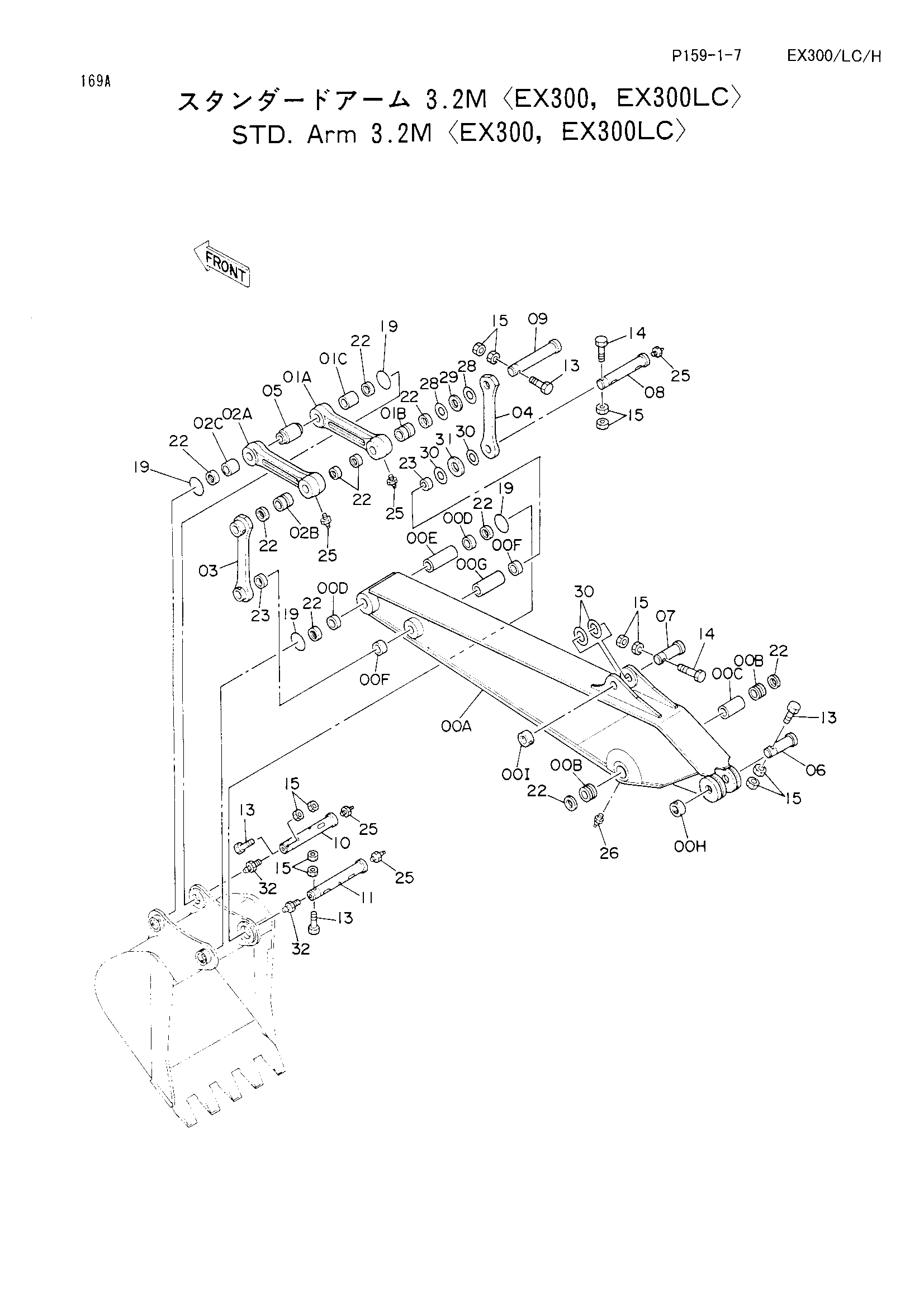

Заводская схема «STD. рукоять (3.2M)<300, LC>» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6008137 | Рукоять | 1 |
| 00A-I | 7017643 | Рукоять в сборе | 1 |
| 00B | 3026077 | Втулка | 2 |
| 00C | 4143372 | Проставка | 1 |
| 00D | 3026075 | Втулка | 2 |
| 00E | 4143370 | Проставка | 1 |
| 00F | 3026076 | Втулка | 2 |
| 00G | 4143371 | Проставка | 1 |
| 00H | 4143531 | Ограничитель | 1 |
| 00I | 4067720 | Ограничитель | 1 |
| 01A | 2023924 | Тяга | 1 |
| 01A-C | 8037697 | Тяга (с втулка) | 1 |
| 01B | 3037259 | Втулка | 1 |
| 01C | 3028854 | Втулка | 1 |
| 02A | 2023925 | Тяга | 1 |
| 02A-C | 8037698 | Тяга (с втулка) | 1 |
| 02B | 3037259 | Втулка | 1 |
| 02C | 3028854 | Втулка | 1 |
| 03 | 8026311 | Тяга | 1 |
| 04 | 3026104 | Тяга | 1 |
| 05 | 4155763 | Проставка | 1 |
| 06 | 3037538 | Палец | 1 |
| 07 | 3026126 | Палец | 1 |
| 08 | 3037539 | Палец | 1 |
| 09 | 3037540 | Палец | 1 |
| 10 | 3037541 замена: 3041581 | Палец | 1 |
| 10 | 3037541 замена: J75481 | Палец | 1 |
| 10 | 3041581 | Палец | 1 |
| 11 | 3037542 замена: 3041580 | Палец | 1 |
| 11 | 3037542 замена: J75481 | Палец | 1 |
| 11 | 3041580 | Палец | 1 |
| 13 | M222005 | Болт | 4 |
| 14 | M222004 | Болт | 2 |
| 15 | J951020 | Гайка | 12 |
| 19 | 4100180 | Уплотнительное кольцо | 4 |
| 22 | 4074008 | Пылезащитное уплотнение | 10 |
| 23 | 4067901 | Пылезащитное уплотнение | 2 |
| 25 | J75481 | Штуцер | 5 |
| 26 | J75581 | Штуцер | 2 |
| 28 | 4189839 | Регулировочная шайба 1.2 | 2 |
| 29 | 4189838 | Регулировочная шайба 2.3 | 1 |
| 30 | 4101281 | Регулировочная шайба 1.2 | 4 |
| 31 | 4142950 | Регулировочная шайба 2.3 | 1 |
| 32 | J75481 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
