Механизм поворота — HITACHI EX300

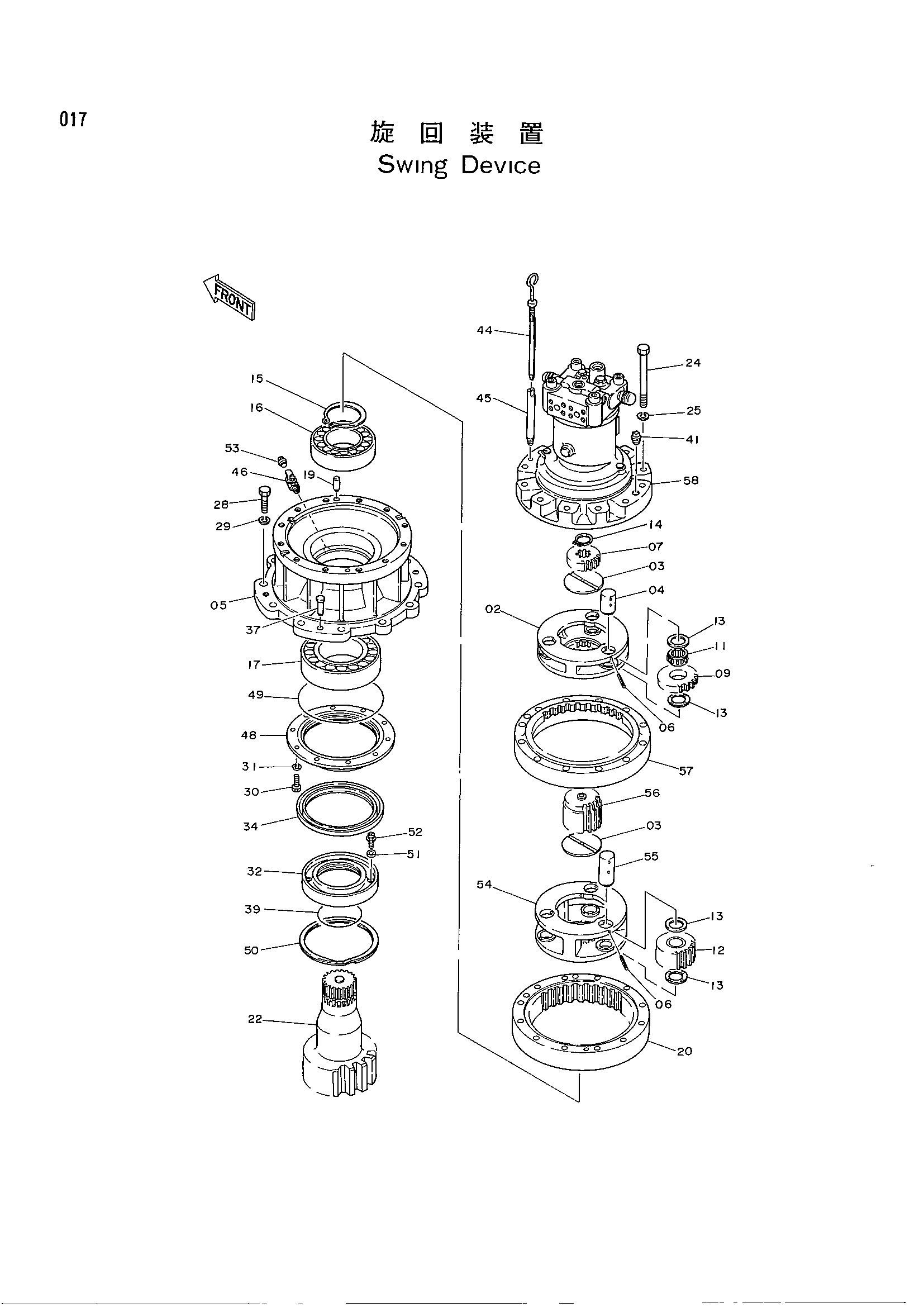

Заводская схема «Механизм поворота» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 2023371 | Водило | 1 |
| 03 | 4194454 | Упорная пластина | 2 |
| 04 | 4187588 | Палец | 3 |
| 05 | 1010618 | Корпус | 1 |
| 06 | 986954 | Пружинный штифт | 6 |
| 07 | 3036571 | Солнечная шестерня | 1 |
| 09 | 3036572 | Планетарная шестерня | 3 |
| 11 | 4187318 | Игольчатый подшипник | 3 |
| 12 | 9726338 | Планетарная шестерня | 3 |
| 13 | 4187591 | Упорная пластина | 12 |
| 14 | 959499 | Стопорное кольцо | 1 |
| 15 | 991354 | Стопорное кольцо | 1 |
| 16 | 4176247 | Подшипник. спх.рол. | 1 |
| 17 | 4019558 | Роликовый подшипник | 1 |
| 19 | J401640 | Установочный штифт | 2 |
| 20 | 2023381 | Шестерня интернал | 1 |
| 22 | 2023369 | Вал проп. | 1 |
| 24 | J912016 | Болт | 12 |
| 25 | A590920 | Пружинная шайба | 12 |
| 28 | J932270 | Болт | 12 |
| 29 | A590922 | Пружинная шайба | 12 |
| 30 | J901235 | Болт | 10 |
| 31 | A590912 | Пружинная шайба | 10 |
| 32 | 2024789 | Втулка | 1 |
| 34 | 4187681 | Масляное уплотнение | 1 |
| 37 | 4080398 | Установочный штифт | 2 |
| 39 | A811140 | Уплотнительное кольцо | 1 |
| 41 | 94-2025 | Пробка | 1 |
| 44 | 3035979 | Указатель уровня | 1 |
| 45 | 4191879 | Трубка | 1 |
| 46 | 4194712 | Кран | 1 |
| 48 | 3039026 | Крышка | 1 |
| 49 | 4204138 | Уплотнительное кольцо | 1 |
| 50 | 4206425 | Стопорное кольцо | 1 |
| 51 | 4204644 | Магнит | 2 |
| 52 | 4204645 | Винт | 2 |
| 53 | 94-2024 | Пробка | 1 |
| 54 | 2024993 | Водило | 1 |
| 55 | 4207808 | Палец | 3 |
| 56 | 3039518 | Солнечная шестерня | 1 |
| 57 | 2024994 | Шестерня интернал | 1 |
| 58 | 4197829 | Гидромотор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
