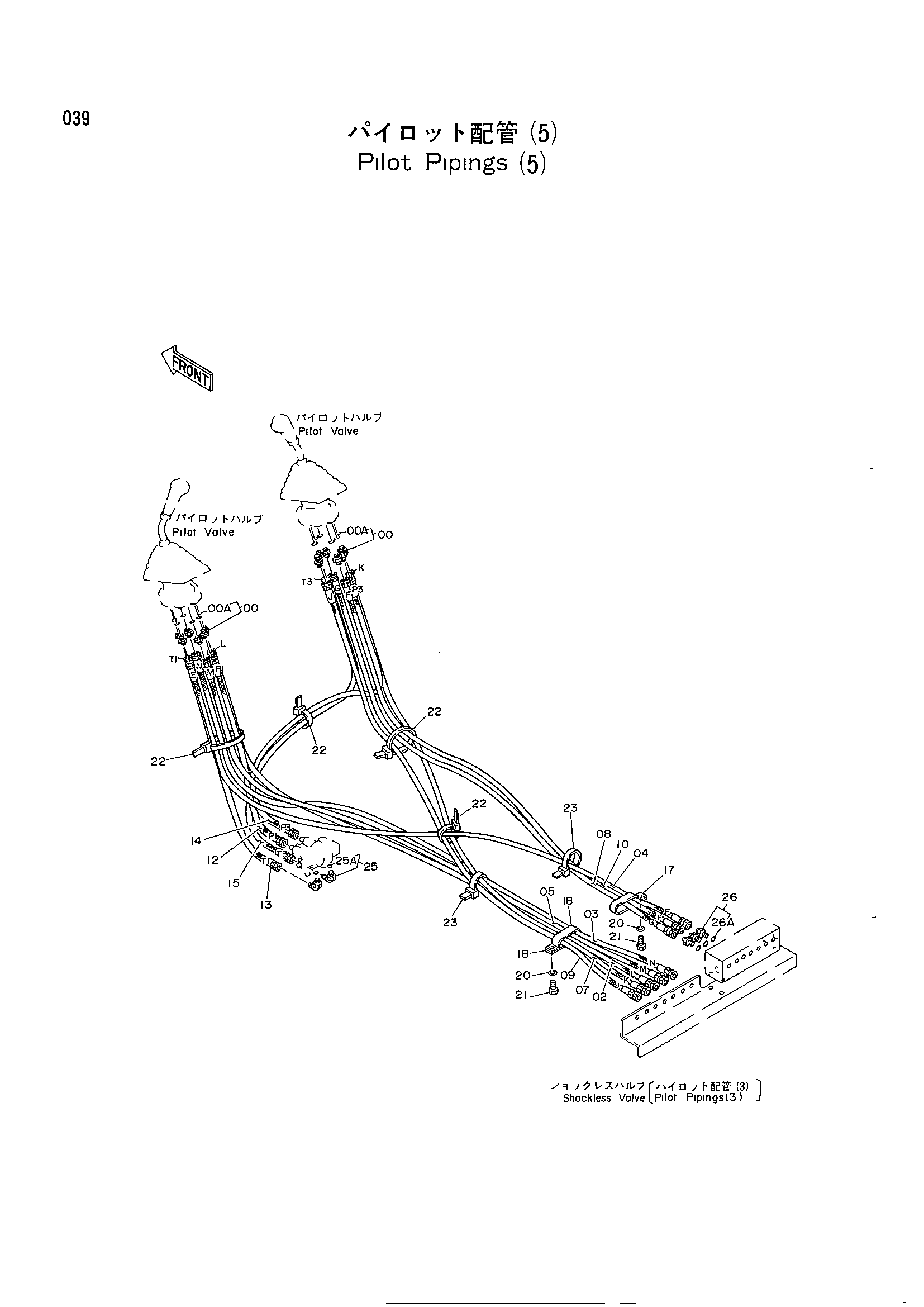

Пилотный трубопроводы (5) — HITACHI EX300
Заводская схема «Пилотный трубопроводы (5)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 12 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4207901 | Нейлоновый шланг | 1 |
| 03 | 4207903 | Нейлоновый шланг | 1 |
| 04 | 4207396 | Нейлоновый шланг | 1 |
| 05 | 4207902 | Нейлоновый шланг | 1 |
| 07 | 4207900 | Нейлоновый шланг | 1 |
| 08 | 4207398 | Нейлоновый шланг | 1 |
| 09 | 4207399 | Нейлоновый шланг | 1 |
| 10 | 4207397 | Нейлоновый шланг | 1 |
| 12 | 4207904 | Нейлоновый шланг | 1 |
| 13 | 4203027 | Нейлоновый шланг | 1 |
| 14 | 4207906 | Нейлоновый шланг | 1 |
| 15 | 4207983 | Нейлоновый шланг | 1 |
| 17 | 4193816 | Зажим | 1 |
| 18 | 4192034 | Зажим | 1 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | J901018 | Болт | 2 |
| 22 | 4055312 | Ленточный зажим | 5 |
| 23 | 4121859 | Ленточный зажим | 2 |
| 25 | 4154671 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4200466 | Адаптер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
