Конфлуент трубопроводы (1) — HITACHI EX300

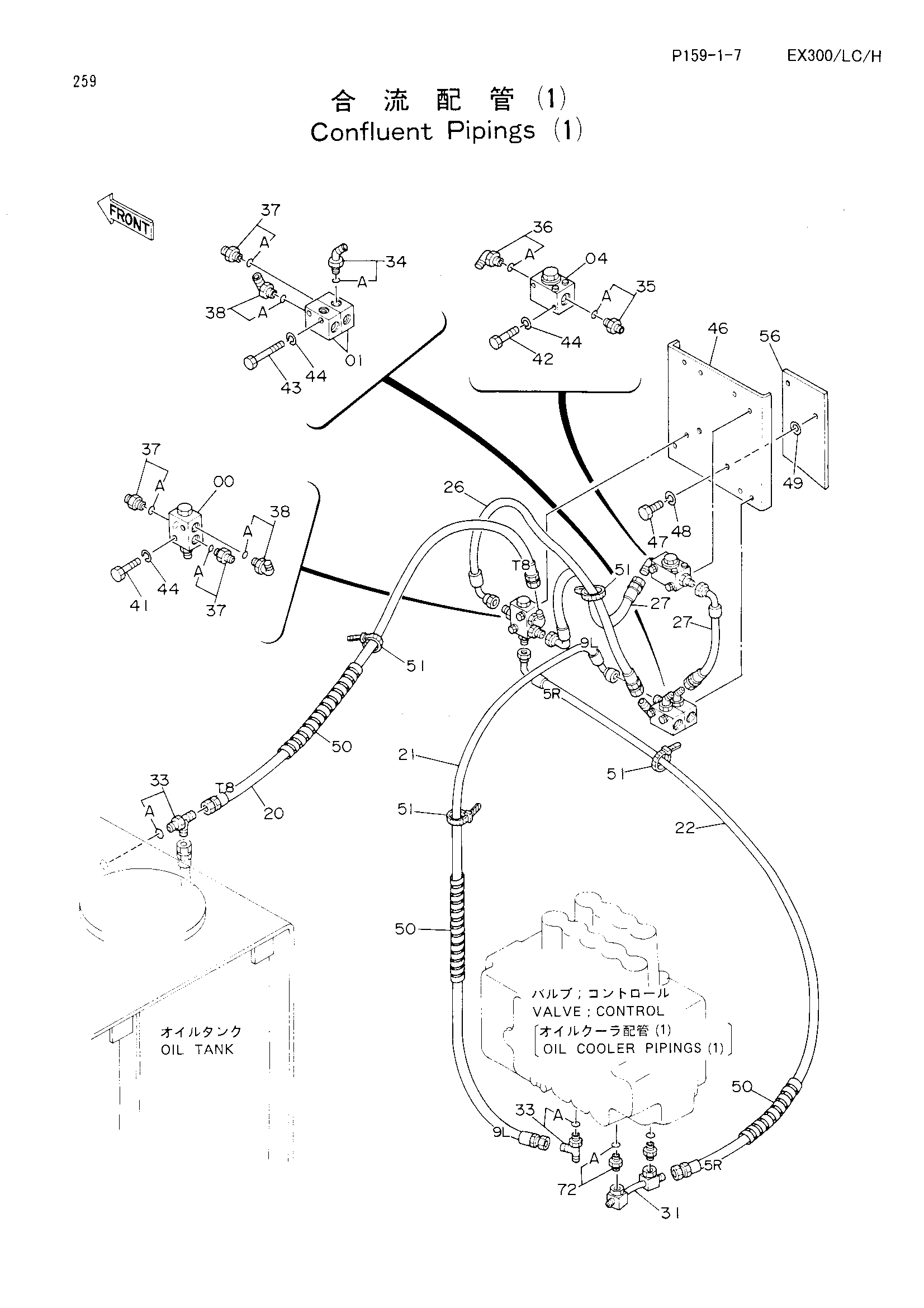

Заводская схема «Конфлуент трубопроводы (1)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203446 | Клапан | 1 |
| 01 | 4203447 | Челночный клапан | 2 |
| 04 | 4211313 | Запорный клапан | 1 |
| 20 | 4218475 | Нейлоновый шланг (T8) | 1 |
| 21 | 4218476 | Нейлоновый шланг (9L) | 1 |
| 22 | 4218477 | Нейлоновый шланг (5R) | 1 |
| 26 | 4213401 | Шланг | 1 |
| 27 | 4213402 | Шланг | 2 |
| 31 | 8039468 | Трубка | 1 |
| 33 | 4205363 | Тройник | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4200472 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4200466 | Адаптер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4154671 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4200467 | Адаптер | 3 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4156434 | Угловой штуцер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | J900850 | Болт | 2 |
| 42 | J900860 | Болт | 2 |
| 43 | J900880 | Болт | 2 |
| 44 | A590908 | Пружинная шайба | 6 |
| 46 | 8040230 | Кронштейн | 1 |
| 47 | J901225 | Болт | 2 |
| 48 | A590912 | Пружинная шайба | 2 |
| 49 | 4086891 | Шайба | 2 |
| 50 | 4133527 | Защитный кожух | 3 |
| 51 | 4055312 | Ленточный зажим | 7 |
| 56 | 4219298 | Седло винта | 1 |
| 72 | 4200466 | Адаптер | 2 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
