Механизм поворота — HITACHI EX300

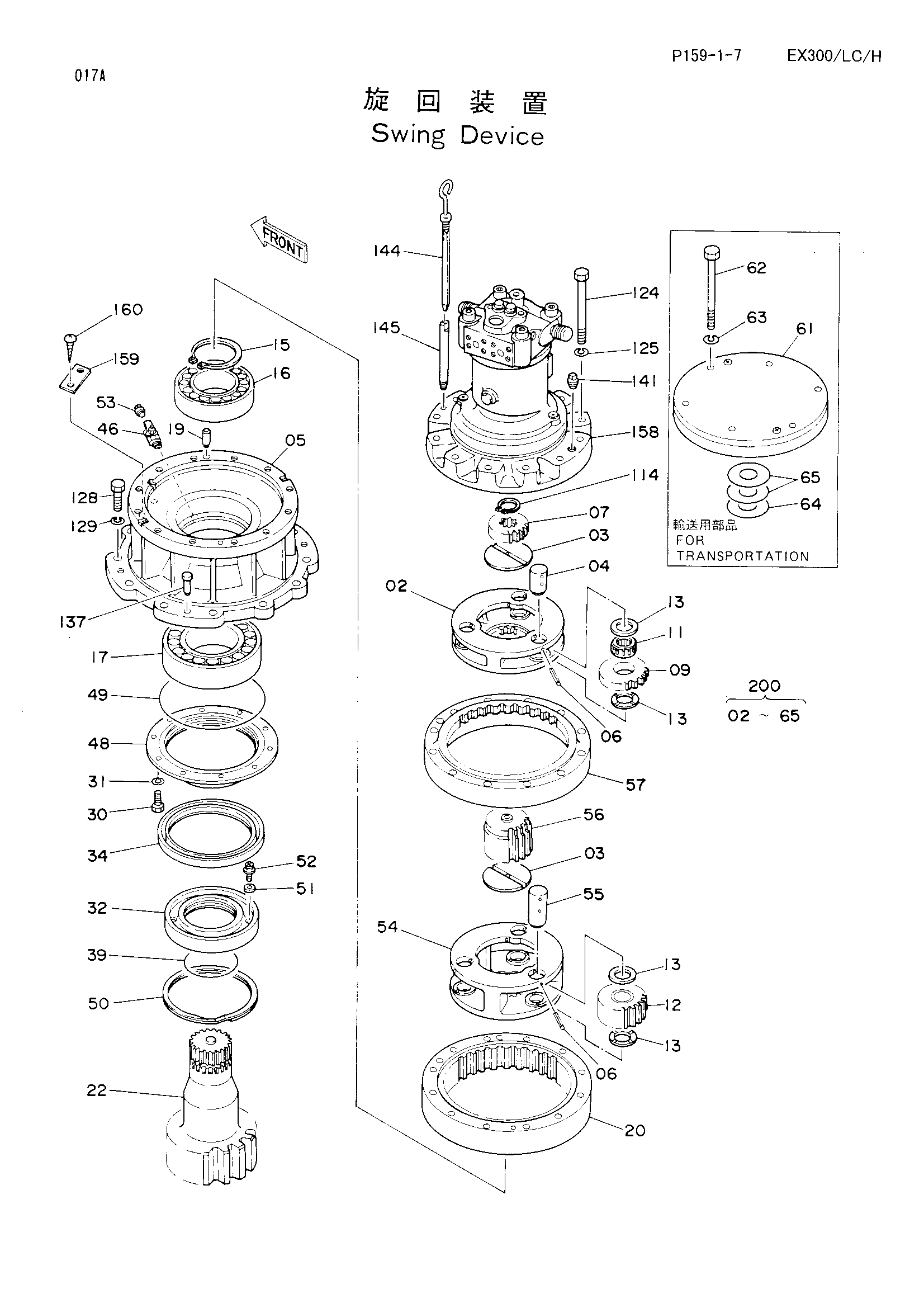

Заводская схема «Механизм поворота» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 2023371 | Водило | 1 |
| 03 | 4194454 | Упорная пластина | 2 |
| 04 | 4187588 | Палец | 3 |
| 05 | 1010618 | Корпус | 1 |
| 06 | 986954 | Пружинный штифт | 6 |
| 07 | 3036571 | Солнечная шестерня | 1 |
| 09 | 3036572 | Планетарная шестерня | 3 |
| 11 | 4187318 | Игольчатый подшипник | 3 |
| 12 | 9726338 | Планетарная шестерня | 3 |
| 13 | 4187591 | Упорная пластина | 12 |
| 15 | 991354 | Стопорное кольцо | 1 |
| 16 | 4176247 | Подшипник. спх.рол. | 1 |
| 17 | 4019558 замена: 4305425 | Роликовый подшипник | 1 |
| 17 | 4305425 | Подшипник. спх.рол. | 1 |
| 19 | J401640 | Установочный штифт | 2 |
| 20 | 2023381 | Шестерня интернал | 1 |
| 22 | 2023369 замена: 2034610 | Вал проп. | 1 |
| 22 | 2034610 | Вал проп. | 1 |
| 30 | J901235 | Болт | 10 |
| 31 | A590912 | Пружинная шайба | 10 |
| 32 | 2024789 | Втулка | 1 |
| 34 | 4187681 замена: 4250326 | Масляное уплотнение | 1 |
| 34 | 4250326 | Масляное уплотнение | 1 |
| 39 | A811140 | Уплотнительное кольцо | 1 |
| 46 | 4194712 | Кран | 1 |
| 48 | 3039026 | Крышка | 1 |
| 49 | 4204138 | Уплотнительное кольцо | 1 |
| 50 | 4206425 | Стопорное кольцо | 1 |
| 51 | 4204644 | Магнит | 2 |
| 52 | 4204645 | Винт | 2 |
| 53 | 94-2024 | Пробка | 1 |
| 54 | 2024993 замена: 2033936 | Водило | 1 |
| 54 | 2033936 | Водило | 1 |
| 55 | 4207808 замена: 4244694 | Палец | 3 |
| 55 | 4244694 | Палец | 3 |
| 56 | 3039518 | Солнечная шестерня | 1 |
| 57 | 2024994 | Шестерня интернал | 1 |
| 61 | 8043498 | Крышка | 1 |
| 62 | J902015 | Болт | 6 |
| 63 | A590920 | Пружинная шайба | 6 |
| 64 | 4232537 | Регулировочная шайба 0.5(для транспортировка) | 1 |
| 65 | 4232696 | Регулировочная шайба 1.0 | 3 |
| 114 | 959499 | Стопорное кольцо | 1 |
| 124 | J912013 | Болт | 12 |
| 124 | J912013 | Болт | 12 |
| 124 | J912016 замена: J912017 | Болт | 12 |
| 124 | J912017 | Болт | 12 |
| 124 | J912017 | Болт | 12 |
| 125 | A590920 | Пружинная шайба | 12 |
| 128 | J932270 | Болт | 12 |
| 129 | A590922 | Пружинная шайба | 12 |
| 137 | 4080398 | Установочный штифт | 2 |
| 141 | 94-2025 | Пробка | 1 |
| 144 | 3035979 замена: 3043290 | Указатель уровня | 1 |
| 144 | 3035979 | Указатель уровня | 1 |
| 144 | 3043290 | Указатель уровня | 1 |
| 144 | 3043290 | Указатель уровня | 1 |
| 145 | 4191879 | Трубка | 1 |
| 145 | 4191879 | Трубка | 1 |
| 145 | 4229787 | Трубка | 1 |
| 145 | 4229787 | Трубка | 1 |
| 158 | 4197829 | Гидромотор | 1 |
| 158 | 4197829 | Гидромотор | 1 |
| 158 | 4224993 | Гидромотор | 1 |
| 158 | 4224993 | Гидромотор | 1 |
| 159 | 3053093 | Информационная табличка | 1 |
| 160 | M492564 | Приводной винт | 2 |
| 200 | 9083736 замена: 9097706 | Механизм поворота | 1 |
| 200 | 9097706 | Механизм поворота | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
