Электрооборудование (5) — HITACHI EX300

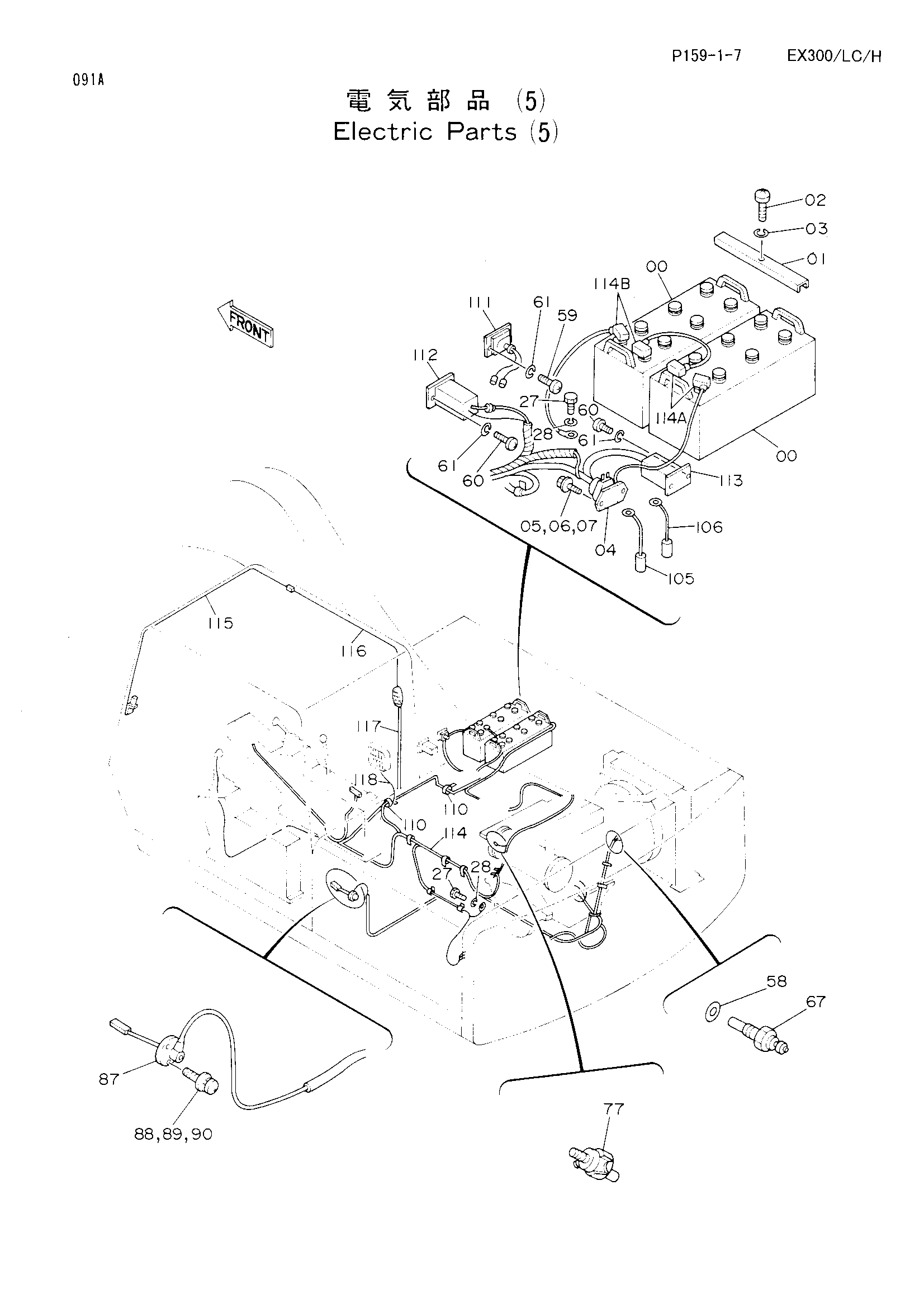

Заводская схема «Электрооборудование (5)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156116 замена: 4237922 | Аккумулятор | 2 |
| 00 | 4237922 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4140208 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 4168218 | Реле аккумулятор | 1 |
| 05 | J020828 | Болт с шайбой | 2 |
| 05 | J020828 | Болт с шайбой | 2 |
| 05 | J900828 замена: J020828 | Болт | 2 |
| 05 | J900828 | Болт | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 27 | J901016 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 58 | 4164304 | Манжета | 1 |
| 59 | M430613 | Винт | 2 |
| 60 | M430620 | Винт | 4 |
| 61 | A590906 | Пружинная шайба | 6 |
| 67 | 4187223 | Блок | 1 |
| 77 | 4148963 | Индикатор | 1 |
| 87 | 4151888 | Выключатель уровень | 1 |
| 88 | J460514 | Винт с шайбой | 3 |
| 88 | J460514 | Винт с шайбой | 3 |
| 88 | M430513 | Винт | 3 |
| 88 | M430513 замена: J460514 | Винт | 3 |
| 89 | A590905 | Пружинная шайба | 3 |
| 89 | A590905 | Пружинная шайба | 3 |
| 90 | A590105 | Плоская шайба | 3 |
| 90 | A590105 | Плоская шайба | 3 |
| 105 | 4200294 | Фусибле-линк | 1 |
| 106 | 4191773 | Фусибле-линк | 1 |
| 110 | 4055312 | Ленточный зажим | 28 |
| 111 | 4172004 | Регулятор | 1 |
| 112 | 4093547 | Реле защитный | 1 |
| 113 | 4167794 | Реле аварийный | 1 |
| 114 | 4200296 | Жгут проводов | 1 |
| 114A | 4256240 | Колпачок | 2 |
| 114B | 4256241 | Колпачок | 2 |
| 115 | 4229055 | Жгут проводов | 1 |
| 116 | 4229056 | Жгут проводов | 1 |
| 117 | 4229057 | Жгут проводов | 1 |
| 118 | 4229058 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
