Крышка (1) — HITACHI EX300

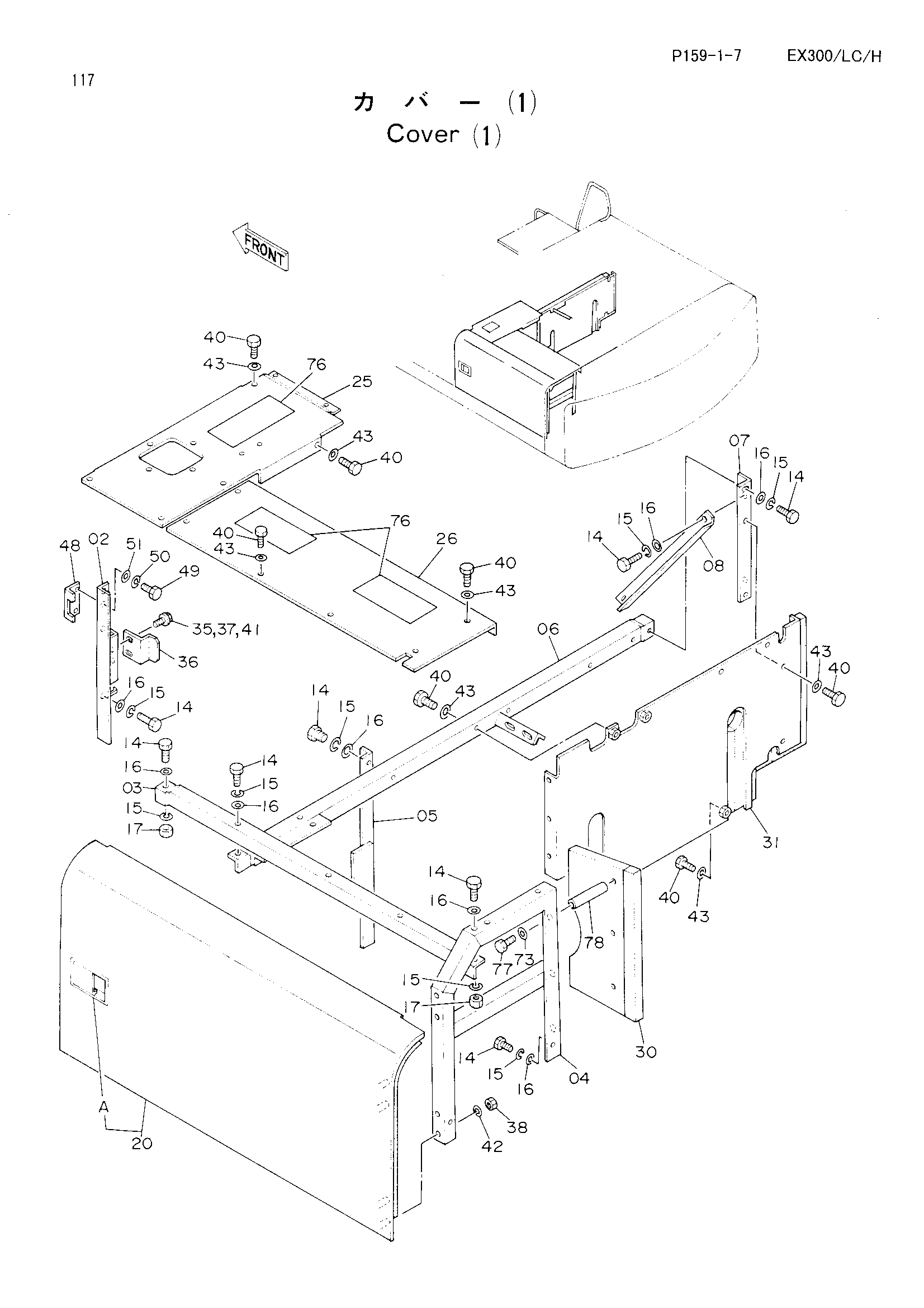

Заводская схема «Крышка (1)» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9727094 | Опора | 1 |
| 03 | 8037685 | Опора | 1 |
| 04 | 8037687 | Опора | 1 |
| 05 | 8038008 | Опора | 1 |
| 06 | 8037686 | Опора | 1 |
| 07 | 8039813 | Опора | 1 |
| 08 | 4205850 | Опора | 1 |
| 14 | J901230 | Болт | 14 |
| 15 | A590912 | Пружинная шайба | 14 |
| 16 | A590112 | Плоская шайба | 14 |
| 17 | J950012 | Гайка | 2 |
| 20 | 6007849 | Дверь | 1 |
| 20A | 7017862 | Дверь блокировка (1) | 1 |
| 25 | 8037684 | Крышка | 1 |
| 26 | 4199361 | Крышка | 1 |
| 30 | 7018960 | Крышка | 1 |
| 31 | 7018685 | Пластина | 1 |
| 35 | A590912 | Пружинная шайба | 2 |
| 35 | A590912 | Пружинная шайба | 2 |
| 36 | 4188492 | Ограничитель | 1 |
| 37 | A590112 | Плоская шайба | 2 |
| 37 | A590112 | Плоская шайба | 2 |
| 38 | J950012 | Гайка | 4 |
| 40 | J901225 | Болт | 20 |
| 41 | J021230 | Болт с шайбой | 2 |
| 41 | J021230 | Болт с шайбой | 2 |
| 41 | J901230 замена: J021230 | Болт | 2 |
| 41 | J901230 | Болт | 2 |
| 42 | A590912 | Пружинная шайба | 4 |
| 43 | A590112 | Плоская шайба | 20 |
| 48 | 3037786 | Кронштейн | 1 |
| 49 | J900814 | Болт | 2 |
| 50 | A590908 | Пружинная шайба | 2 |
| 51 | A590108 | Плоская шайба | 2 |
| 73 | A590912 | Пружинная шайба | 3 |
| 76 | 4073519 | Лента | 3 |
| 77 | J901206 | Болт | 3 |
| 77 | J901225 | Болт | 3 |
| 78 | 4220757 | Трубка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
