Управление двигателем рычаг — HITACHI EX300

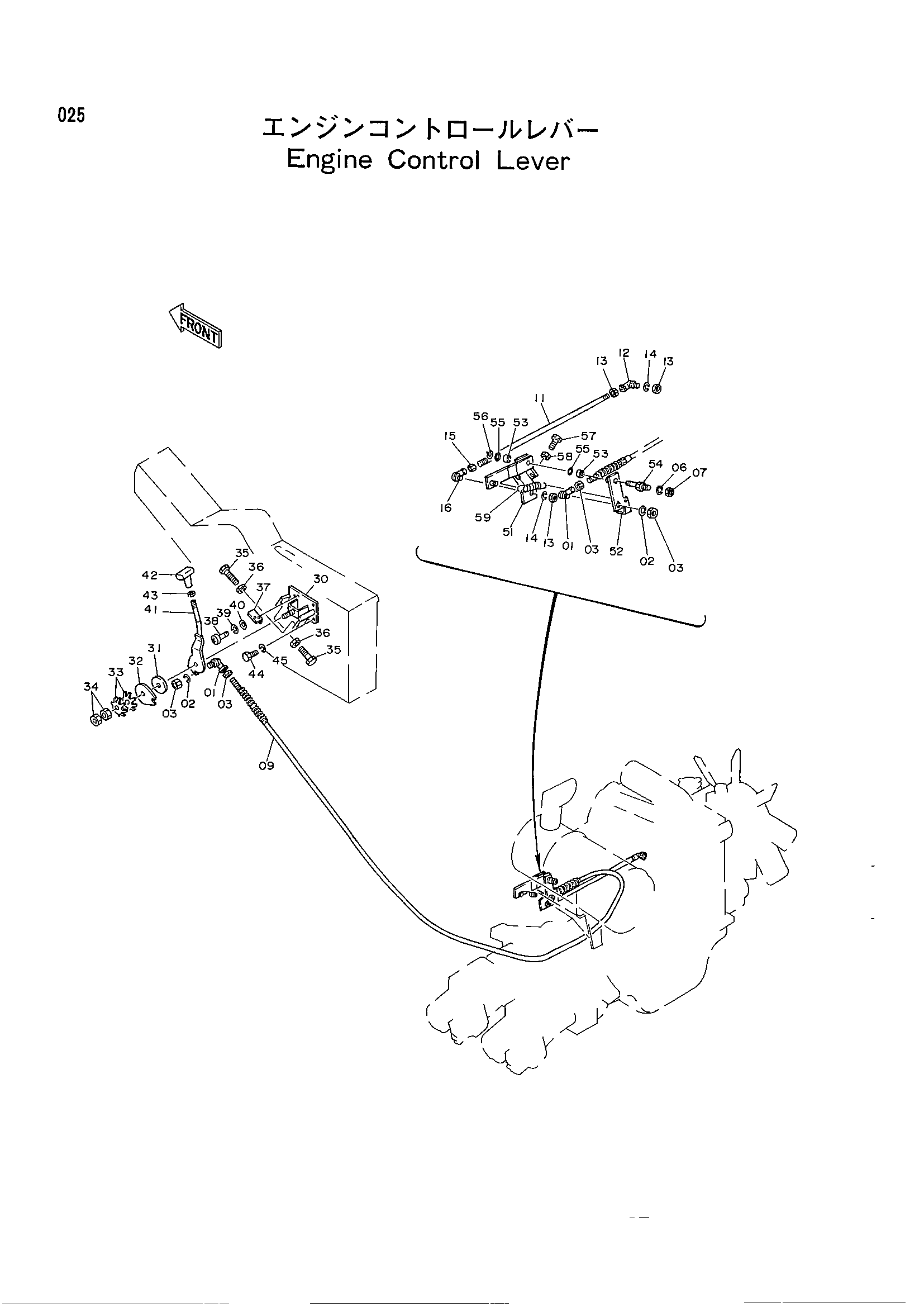

Заводская схема «Управление двигателем рычаг» для HITACHI EX300. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4056016 | Шарнир | 2 |
| 02 | A590905 | Пружинная шайба | 2 |
| 03 | M500504 | Гайка | 4 |
| 06 | A590914 | Пружинная шайба | 1 |
| 07 | J952014 | Гайка | 1 |
| 09 | 4199128 | Трос управления | 1 |
| 11 | 4199188 | Шток | 1 |
| 12 | 4056017 | Шарнир | 1 |
| 13 | M500605 | Гайка | 3 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | M580006 | Гайка (левый) | 1 |
| 16 | 4200443 | Шарнир | 1 |
| 30 | 7018900 | Кронштейн | 1 |
| 31 | 4203233 | Дисковый | 1 |
| 32 | 4203232 | Пластина | 1 |
| 33 | 4502974 | Пружина флусх | 2 |
| 34 | J950016 | Гайка | 2 |
| 35 | M261040 | Болт | 2 |
| 36 | J950010 | Гайка | 2 |
| 37 | 4211175 | Кронштейн | 1 |
| 38 | M430616 | Винт | 2 |
| 39 | A590906 | Пружинная шайба | 2 |
| 40 | A590106 | Плоская шайба | 2 |
| 41 | 8039701 | Рычаг | 1 |
| 42 | 3036292 | Рукоятка | 1 |
| 43 | 4201107 | Гайка | 1 |
| 44 | J900816 | Болт | 3 |
| 45 | A590908 | Пружинная шайба | 3 |
| 51 | 7018259 | Рычаг | 1 |
| 52 | 8038497 | Рычаг | 1 |
| 53 | 4173387 | Втулка | 2 |
| 54 | 4188374 | Палец | 1 |
| 55 | A590114 | Плоская шайба | 2 |
| 56 | 991337 | Стопорное кольцо | 1 |
| 57 | 4188376 | Механизм натяжения | 2 |
| 58 | 4122395 | Гайка | 2 |
| 59 | 4188375 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
