Консоль (правый) <навес> — HITACHI EX30-2

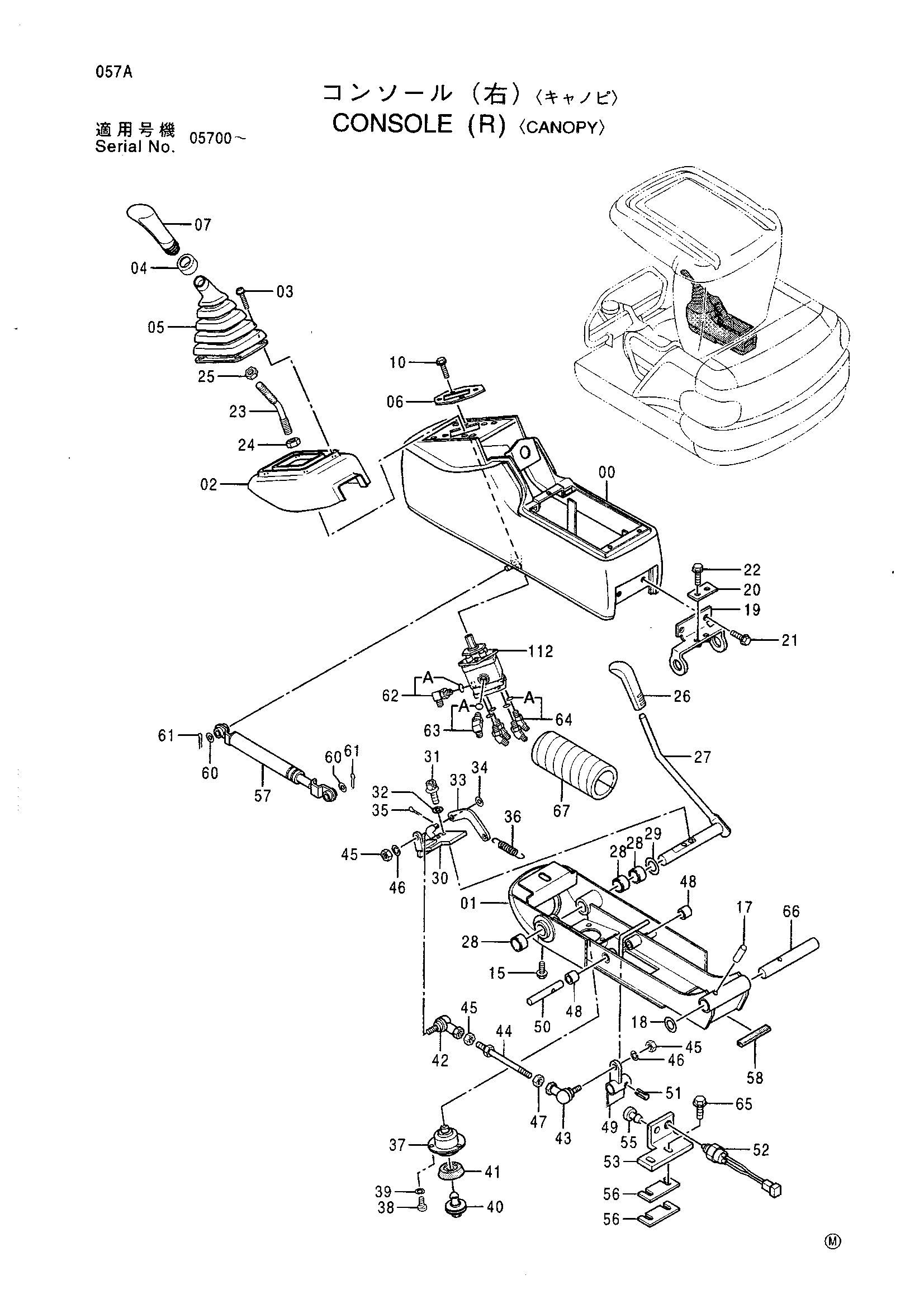

Заводская схема «Консоль (правый) <навес>» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279546 | Стойка R | 1 |
| 01 | 6016870 | Кронштейн | 1 |
| 02 | 1015067 | Крышка | 1 |
| 03 | J460635 | Винт с шайбой | 4 |
| 04 | 4289755 | Колпачок уплотнение | 1 |
| 05 | 2030275 | Защитный чехол | 1 |
| 06 | 3067263 | Пластина | 1 |
| 07 | 2031487 | Рукоятка | 1 |
| 10 | J090816 | Болт с шайбой | 4 |
| 15 | J051225 | Болт с шайбой | 1 |
| 17 | 4343988 | Установочный штифт | 1 |
| 18 | 4320453 | Регулировочная шайба | 1 |
| 19 | 8070197 | Кронштейн | 1 |
| 20 | 4352963 | Ограничитель | 1 |
| 21 | J041020 | Болт с шайбой | 2 |
| 22 | J090820 | Болт с шайбой | 2 |
| 23 | 4323407 | Рычаг | 1 |
| 24 | J231214 | Гайка | 1 |
| 25 | J952012 | Гайка | 1 |
| 26 | 4377660 | Рукоятка | 1 |
| 27 | 8070124 | Рычаг блокировка | 1 |
| 28 | 4331976 | Втулка | 3 |
| 29 | 4352906 | Шайба | 1 |
| 30 | 9748921 | Кронштейн | 1 |
| 31 | J770825 | Болт с внутренним шестигранником | 2 |
| 32 | J252108 | Пружинная шайба | 2 |
| 33 | 4352905 | Тяга | 1 |
| 34 | J253108 | Плоская шайба | 1 |
| 35 | A763020 | Шплинт | 1 |
| 36 | 4390665 | Пружина | 1 |
| 37 | 4288040 | Защёлка | 1 |
| 38 | J691510 | Винт | 3 |
| 39 | J252105 | Пружинная шайба | 3 |
| 40 | 4384104 | Защёлка | 1 |
| 41 | 4387263 | Резиновая прокладка | 1 |
| 42 | 4287792 | Шарнир | 1 |
| 43 | 4287793 | Соединение шарик(левый) | 1 |
| 44 | 9748881 | Шток | 1 |
| 45 | J231108 | Гайка | 3 |
| 46 | J252108 | Пружинная шайба | 2 |
| 47 | M580008 | Гайка (левый) | 1 |
| 48 | 4280302 | Втулка | 2 |
| 49 | 9748920 | Тяга | 1 |
| 50 | 4390707 | Палец | 1 |
| 51 | 490857 | Пружинный штифт | 1 |
| 52 | 4392059 | Выключатель | 1 |
| 53 | 4391338 | Кронштейн | 1 |
| 55 | 4390669 | Резиновая подушка | 1 |
| 56 | 4393776 | Регулировочная шайба 1.0 | 2 |
| 57 | 4362582 | Стойка | 1 |
| 58 | 4352907 | Амортизатор | 1 |
| 60 | J253108 | Плоская шайба | 2 |
| 61 | A762020 | Шплинт | 2 |
| 62 | 4156434 | Угловой штуцер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4154670 | Угловой штуцер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4193826 | Угловой штуцер | 4 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | J090825 | Болт с шайбой | 2 |
| 66 | 4356742 | Палец | 1 |
| 67 | 4401712 | Защитный кожух | 1 |
| 112 | 4334029 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
