Гидроцилиндр стрелы — HITACHI EX30-2

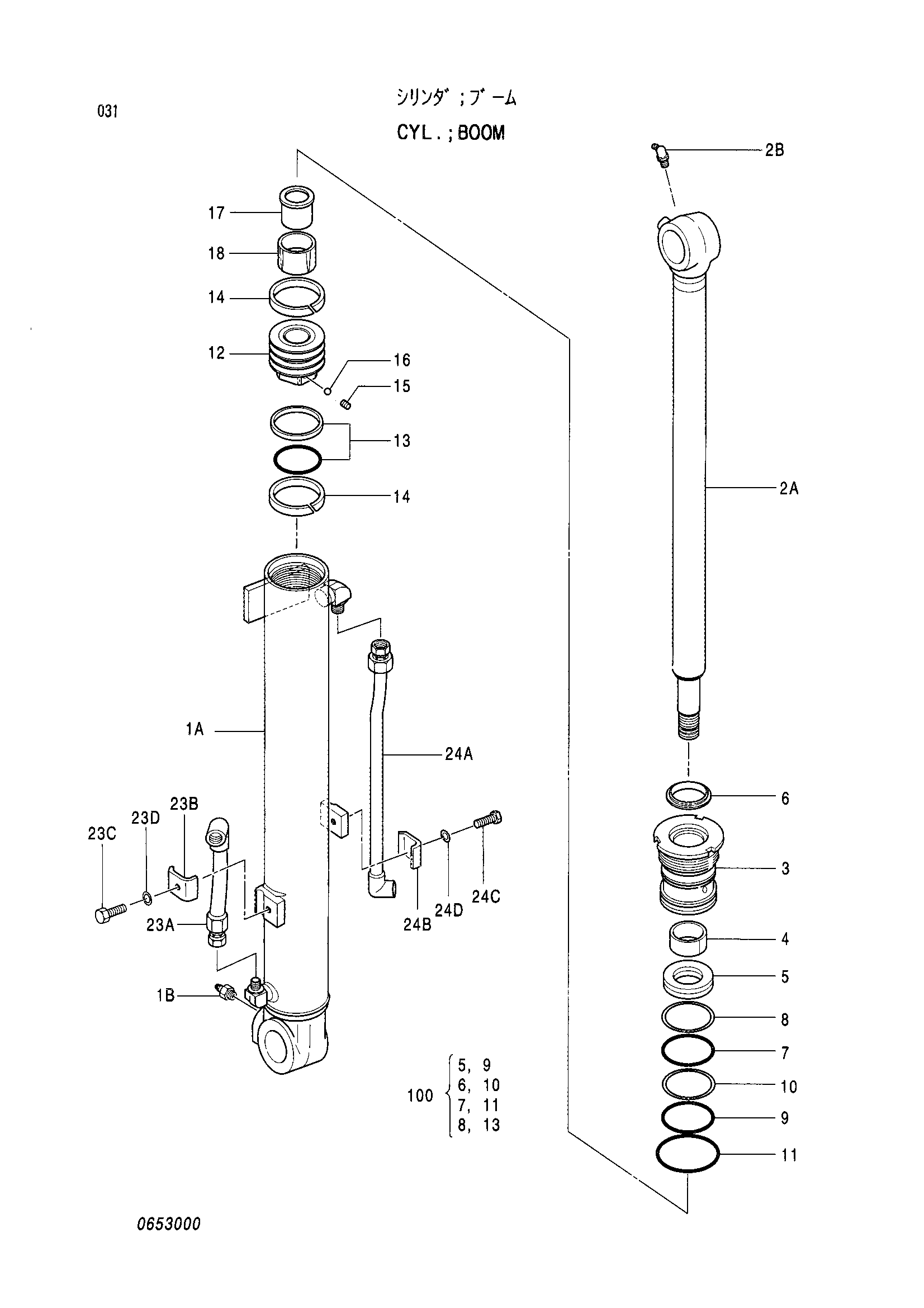

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289690 | Гидроцилиндр стрелы | 1 | |
| 1 | 4352339 | Труба гидроцилиндра | 1 |
| 1B | J75481 | Пресс-маслёнка | 1 |
| 2 | 4352340 | Шток поршня | 1 |
| 2B | J75581 | Пресс-маслёнка | 1 |
| 3 | 0432501 | Головка гидроцилиндра | 1 |
| 4 | 0653001 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0653002 | Грязесъёмное кольцо | 1 |
| 7 | A811075 | Уплотнительное кольцо | 1 |
| 8 | 0652702 | Опорное кольцо | 1 |
| 9 | 4113162 | Уплотнительное кольцо | 1 |
| 10 | 0432506 | Опорное кольцо | 1 |
| 11 | A810080 | Уплотнительное кольцо | 1 |
| 12 | 0432507 | Поршень | 1 |
| 13 | 0380915 | Кольцо уплотнение в сборе | 1 |
| 14 | 0432508 | Направляющее кольцо | 2 |
| 15 | 0326308 | Установочный винт | 1 |
| 16 | 0370110 | Стальной шарик | 1 |
| 17 | 0432509 | Проставка | 1 |
| 18 | 0653003 | Амортизирующий подшипник | 1 |
| 23 | 4352342 | Трубка (нижний) | 1 |
| 23A | 0653004 | Трубка | 1 |
| 23B | 0652405 | Держатель | 1 |
| 23C | 0408815 | Болт | 1 |
| 23D | 0325913 | Шайба | 1 |
| 24 | 4352343 | Трубка (шток) | 1 |
| 24A | 0653005 | Трубка | 1 |
| 24B | 0652405 | Держатель | 1 |
| 24C | 0408815 | Болт | 1 |
| 24D | 0325913 | Шайба | 1 |
| 100 | 4352341 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
