Ковш 0.09 <JIS94> (520mm широкий) — HITACHI EX30-2

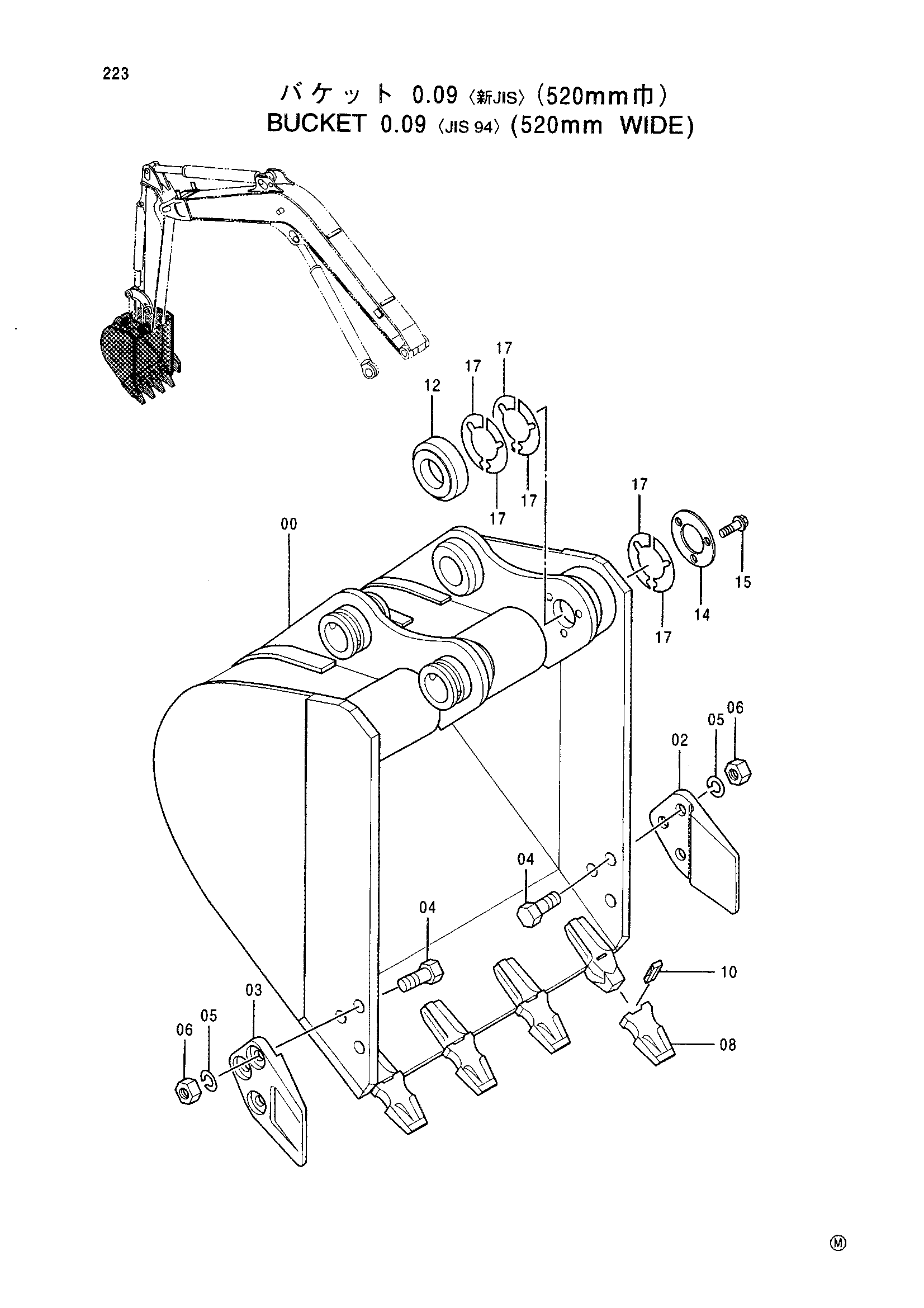

Заводская схема «Ковш 0.09 <JIS94> (520mm широкий)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9134367 | Ковш в сборе | 1 | |
| 00 | 6014395 | Ковш | 1 |
| 02 | 2039541 | Резец боковой(правый) | 1 |
| 02 | 3056344 замена: 2039541 | Резец боковой(правый) | 1 |
| 03 | 2039542 | Резец боковой(левый) | 1 |
| 03 | 3056345 замена: 2039542 | Резец боковой(левый) | 1 |
| 04 | J981440 | Болт | 6 |
| 05 | J252214 | Пружинная шайба | 6 |
| 06 | J231214 | Гайка | 6 |
| 08 | 4353469 замена: 4356111 | Коронка зуба | 4 |
| 08 | 4356111 | Коронка зуба | 4 |
| 10 | 4330949 замена: 4357232 | Стопорный палец | 4 |
| 10 | 4357232 | Стопорный палец | 4 |
| 12 | 4352072 | Бобышка | 1 |
| 14 | 4275550 | Пластина | 1 |
| 15 | J040850 замена: J080850 | Болт с шайбой | 3 |
| 15 | J080850 | Болт с шайбой | 3 |
| 17 | 4275547 | Регулировочная шайба | 6 |
| 17 | 4275547 | Регулировочная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
