Скольжение рукоять опора — HITACHI EX30-2

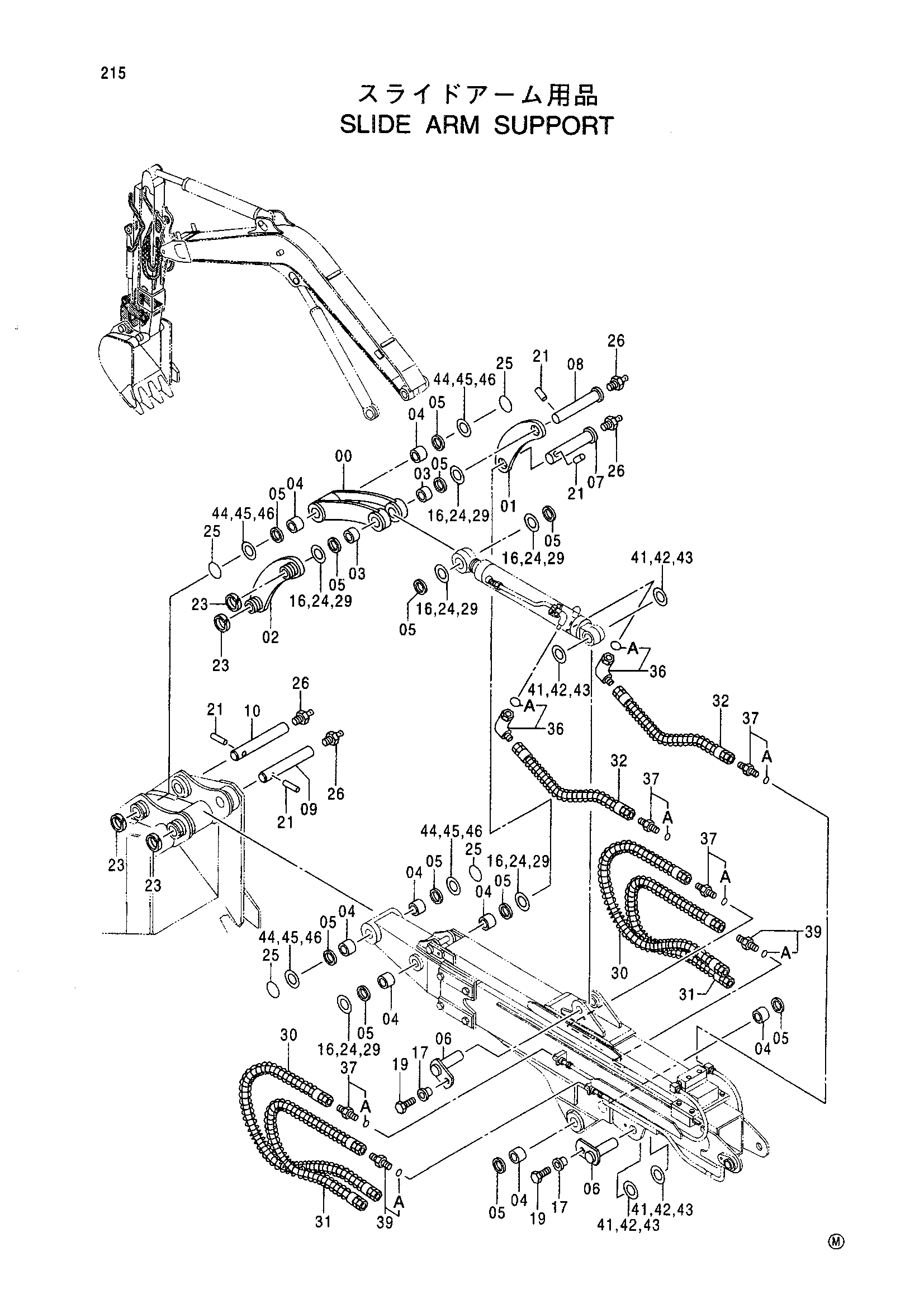

Заводская схема «Скольжение рукоять опора» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064525 | Тяга | 1 |
| 01 | 4360326 | Тяга | 1 |
| 02 | 8064466 | Тяга | 1 |
| 03 | 4351960 | Втулка | 2 |
| 04 | 4340371 | Втулка | 8 |
| 05 | 4347250 | Пылезащитное уплотнение | 12 |
| 06 | 9743084 | Палец | 2 |
| 07 | 4340409 | Палец | 1 |
| 08 | 4340410 | Палец | 1 |
| 09 | 4340411 | Палец | 1 |
| 10 | 4340412 | Палец | 1 |
| 16 | 4354259 | Регулировочная шайба 0.8 | 6 |
| 17 | 4339354 | Втулка | 2 |
| 19 | J971230 | Болт | 2 |
| 21 | 4244708 | Палец | 4 |
| 23 | 4351621 | Кольцо | 4 |
| 24 | 4352136 | Регулировочная шайба 0.5 | 6 |
| 25 | 4275533 | Уплотнительное кольцо | 4 |
| 26 | J75481 | Пресс-маслёнка | 4 |
| 29 | 4354260 | Регулировочная шайба 1.0 | 6 |
| 30 | 4294860 | Шланг | 2 |
| 31 | 4360325 | Шланг | 2 |
| 32 | 4300849 | Шланг | 2 |
| 36 | 4154671 | Угловой штуцер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4200466 | Адаптер | 4 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4190243 | Адаптер | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4354259 | Регулировочная шайба 0.8 | 4 |
| 41 | 4367635 | Регулировочная шайба 0.5 | 4 |
| 42 | 4352136 | Регулировочная шайба 0.5 | 4 |
| 42 | 4367636 | Регулировочная шайба 0.8 | 4 |
| 43 | 4354260 | Регулировочная шайба 1.0 | 4 |
| 43 | 4367637 | Регулировочная шайба 1.0 | 4 |
| 44 | 4354259 | Регулировочная шайба 0.8 | 4 |
| 45 | 4352136 | Регулировочная шайба 0.5 | 4 |
| 46 | 4354260 | Регулировочная шайба 1.0 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
