Отопитель (навес) — HITACHI EX30-2

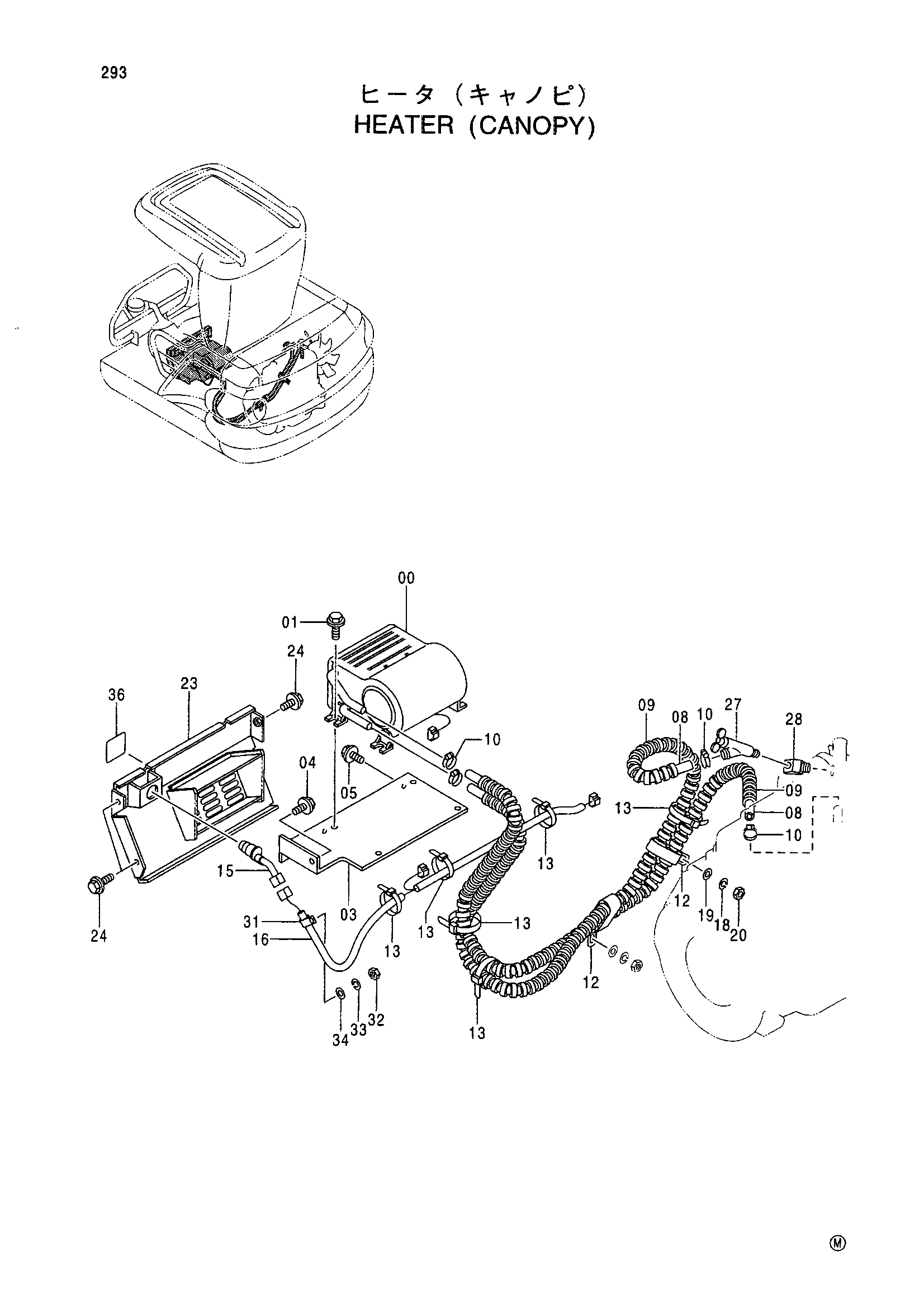

Заводская схема «Отопитель (навес)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289620 | Отопитель | 1 |
| 01 | J051025 | Болт с шайбой | 4 |
| 03 | 7028489 | Кронштейн | 1 |
| 04 | J051025 | Болт с шайбой | 1 |
| 05 | J090816 | Болт с шайбой | 2 |
| 08 | 4340149 | Водяной шланг | 2 |
| 09 | 4340128 | Трубка | 2 |
| 10 | 4514699 | Хомут шланга | 4 |
| 12 | 4295017 | Зажим | 2 |
| 13 | 4055312 | Ленточный зажим | 6 |
| 15 | 4294504 | Выключатель отопитель | 1 |
| 16 | 4355513 | Жгут проводов | 1 |
| 18 | J252210 | Пружинная шайба | 1 |
| 19 | J253110 | Плоская шайба | 1 |
| 20 | J231210 | Гайка | 1 |
| 23 | 7030804 | Крышка | 1 |
| 24 | J090816 | Болт с шайбой | 3 |
| 27 | 4508050 | Кран | 1 |
| 28 | 4332129 | Адптер | 1 |
| 31 | 4290136 | Хомут | 1 |
| 32 | J231108 | Гайка | 1 |
| 33 | J252108 | Пружинная шайба | 1 |
| 34 | J253108 | Плоская шайба | 1 |
| 36 | 4356891 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
