Топливные трубопроводы — HITACHI EX30-2

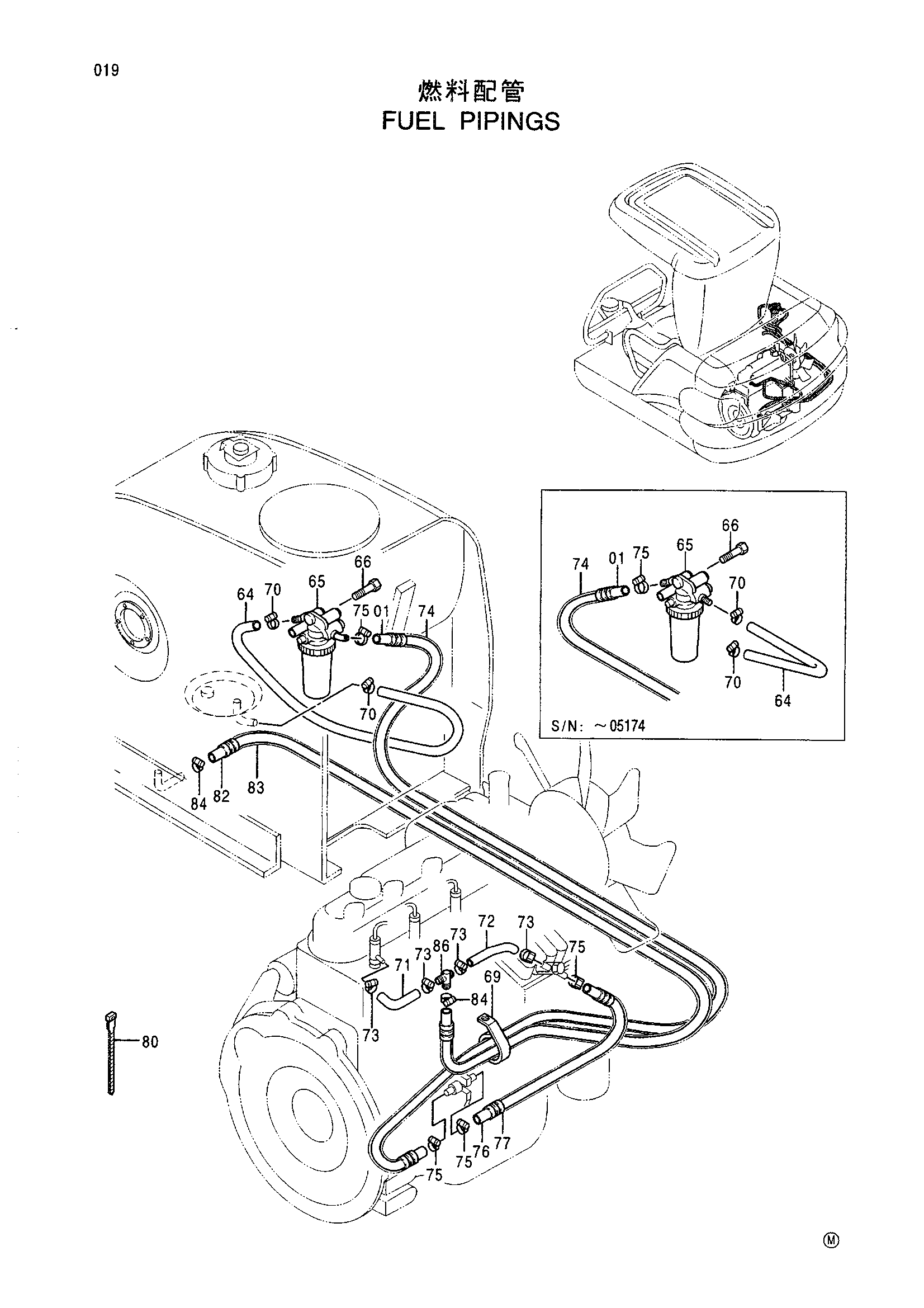

Заводская схема «Топливные трубопроводы» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4352899 | Топливный шланг | 1 |
| 64 | 4346563 | Топливный шланг | 1 |
| 65 | 4340285 | Топливный фильтр | 1 |
| 65 | 4346779 | Фильтр | 1 |
| 66 | J090870 | Болт с шайбой | 1 |
| 69 | 4288708 | Хомут | 1 |
| 70 | 4339258 | Хомут шланга | 2 |
| 70 | 4508575 замена: 4339258 | Хомут шланга | 2 |
| 71 | 4352877 замена: 4393647 | Топливный шланг | 1 |
| 71 | 4393647 | Топливный шланг | 1 |
| 72 | 4352879 замена: 4393649 | Топливный шланг | 1 |
| 72 | 4393649 | Топливный шланг | 1 |
| 73 | 4280436 замена: 4393609 | Кланп шланг | 4 |
| 73 | 4393609 | Кланп шланг | 4 |
| 74 | 4352900 | Трубка | 1 |
| 75 | 4339258 | Хомут шланга | 4 |
| 75 | 4508575 замена: 4339258 | Хомут шланга | 4 |
| 76 | 4346828 | Топливный шланг | 1 |
| 77 | 4346824 | Трубка | 1 |
| 80 | 4055311 | Ленточный зажим | 5 |
| 82 | 4348599 | Топливный шланг | 1 |
| 83 | 4348600 | Трубка | 1 |
| 84 | 4339258 | Хомут шланга | 2 |
| 84 | 4508575 замена: 4339258 | Хомут шланга | 2 |
| 86 | 4348594 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
