Гидроцилиндр отвала — HITACHI EX30-2

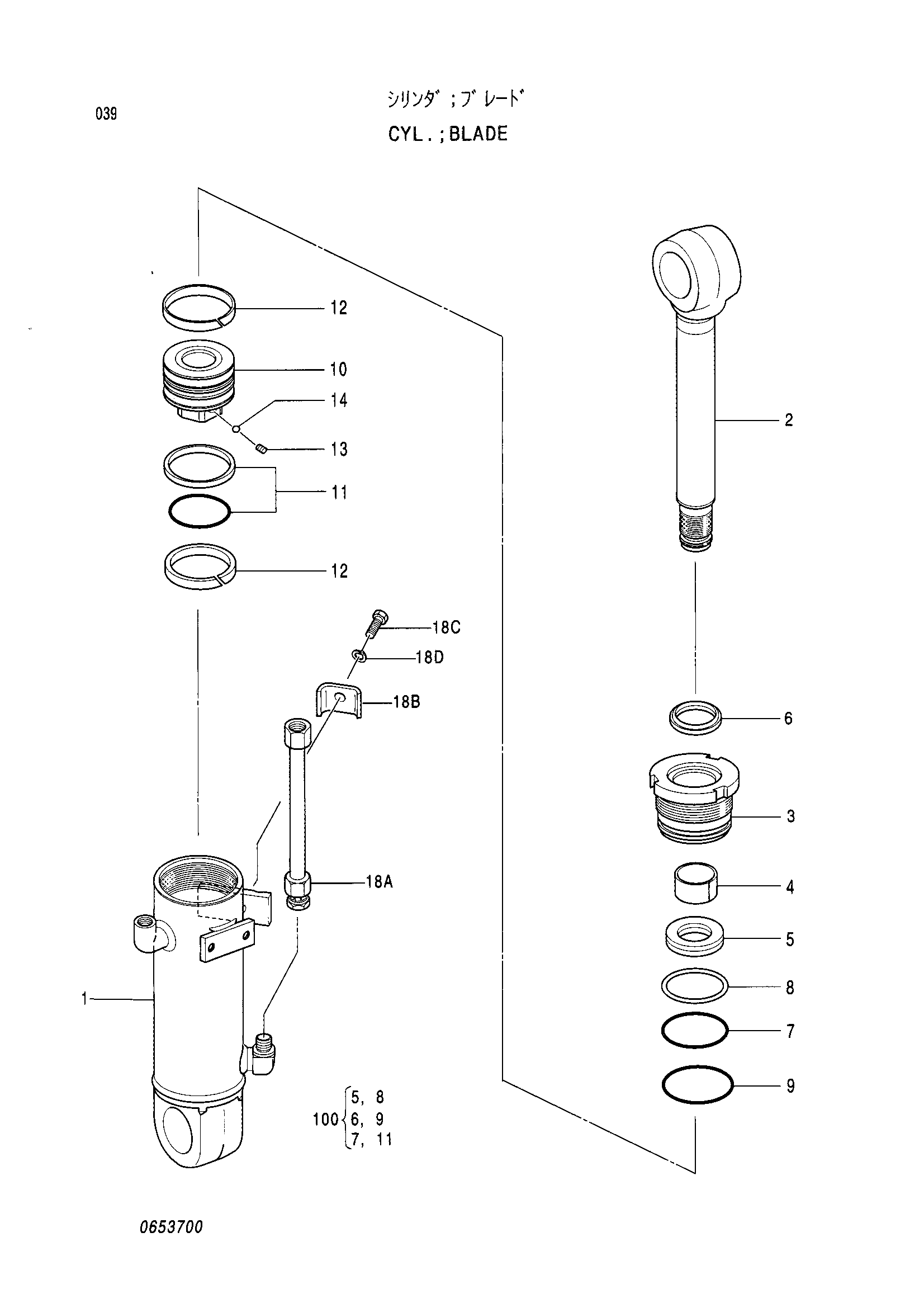

Заводская схема «Гидроцилиндр отвала» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289779 | Гидроцилиндр отвала | 1 | |
| 1 | 4352355 | Труба гидроцилиндра | 1 |
| 2 | 4352356 | Шток поршня | 1 |
| 3 | 0432802 | Головка гидроцилиндра | 1 |
| 4 | 0653001 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0653002 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 1 |
| 8 | 0653701 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 0432803 | Поршень | 1 |
| 11 | 0243803 | Уплотнительное кольцо | 1 |
| 12 | 0432804 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 18 | 4352358 | Трубка (нижний) | 1 |
| 18A | 0653702 | Трубка | 1 |
| 18B | 0652405 | Держатель | 1 |
| 18C | 0408815 | Болт | 1 |
| 18D | 0325913 | Шайба | 1 |
| 100 | 4352357 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
