Рама — HITACHI EX30-2

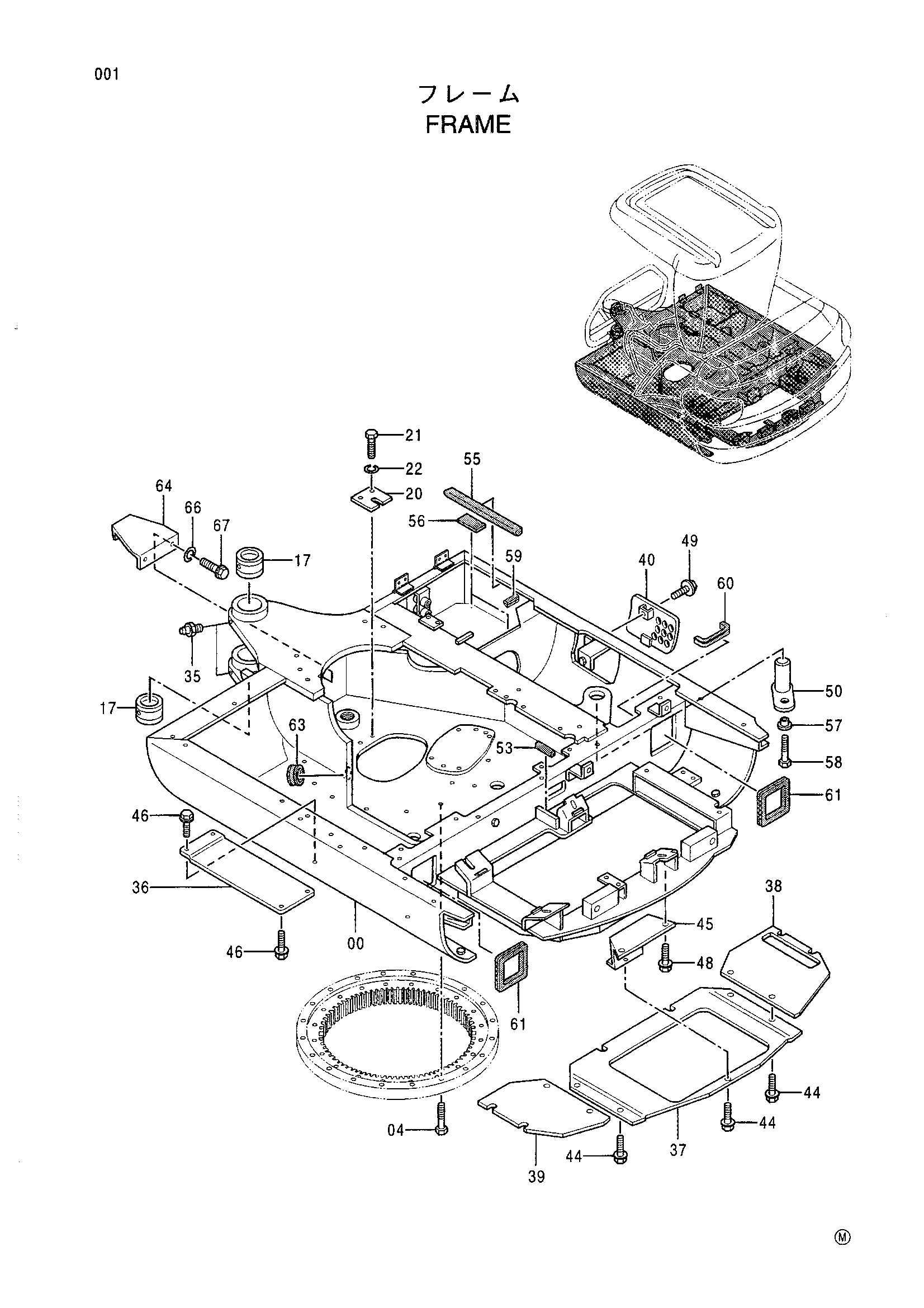

Заводская схема «Рама» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003568 | Рама основной | 1 |
| 04 | J981260 | Болт | 20 |
| 04 | J981260 | Болт | 22 |
| 17 | 4332758 | Втулка | 2 |
| 20 | 4276606 | Ограничитель | 1 |
| 21 | J971225 | Болт | 2 |
| 22 | J252212 | Пружинная шайба | 2 |
| 35 | J75481 | Пресс-маслёнка | 2 |
| 36 | 4353064 | Пластина | 1 |
| 37 | 3052310 | Крышка | 1 |
| 38 | 4340133 | Крышка | 1 |
| 39 | 4340132 | Крышка | 1 |
| 40 | 8062974 | Крышка | 1 |
| 44 | J090825 | Болт с шайбой | 11 |
| 45 | 8050927 | Кронштейн | 1 |
| 46 | J090816 | Болт с шайбой | 4 |
| 48 | J080825 | Болт с шайбой | 2 |
| 49 | J090816 | Болт с шайбой | 1 |
| 50 | 9738559 замена: 9745228 | Палец | 1 |
| 50 | 9745228 | Палец | 1 |
| 53 | 4346916 | Амортизатор | 2 |
| 55 | 4333024 | Амортизатор | 1 |
| 55 | 4356501 | Резиновая прокладка | 1 |
| 56 | 4346111 | Резиновая прокладка | 2 |
| 57 | 4339355 | Втулка | 1 |
| 58 | J971430 | Болт | 1 |
| 59 | 4346843 | Резиновая прокладка | 1 |
| 60 | 4346917 | Амортизатор | 1 |
| 61 | 4346918 | Амортизатор | 2 |
| 63 | 4345638 | Резиновая втулка | 1 |
| 64 | 4331559 | Кронштейн | 1 |
| 66 | J253108 | Плоская шайба | 2 |
| 67 | J080814 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
