Пилотный трубопроводы (1-4) — HITACHI EX30-2

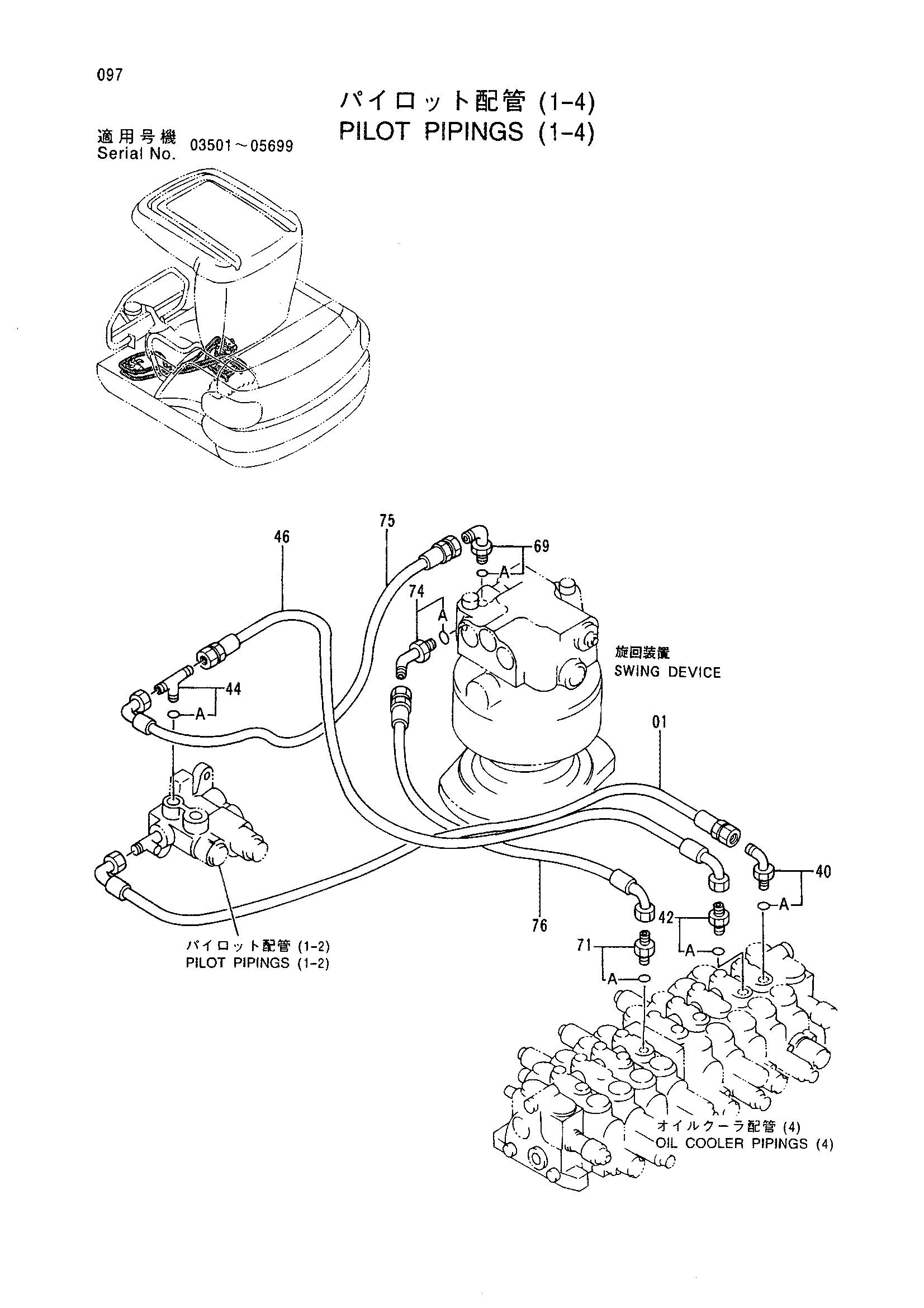

Заводская схема «Пилотный трубопроводы (1-4)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4352371 | Нейлоновый шланг | 1 |
| 40 | 4154670 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4200465 | Адаптер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4203163 | Тройник | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4352372 | Нейлоновый шланг | 1 |
| 69 | 4154670 | Угловой штуцер | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4200465 | Адаптер | 1 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 74 | 4193826 | Угловой штуцер | 1 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4352375 | Нейлоновый шланг | 1 |
| 76 | 4352376 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
