Навесное оборудование педаль — HITACHI EX30-2

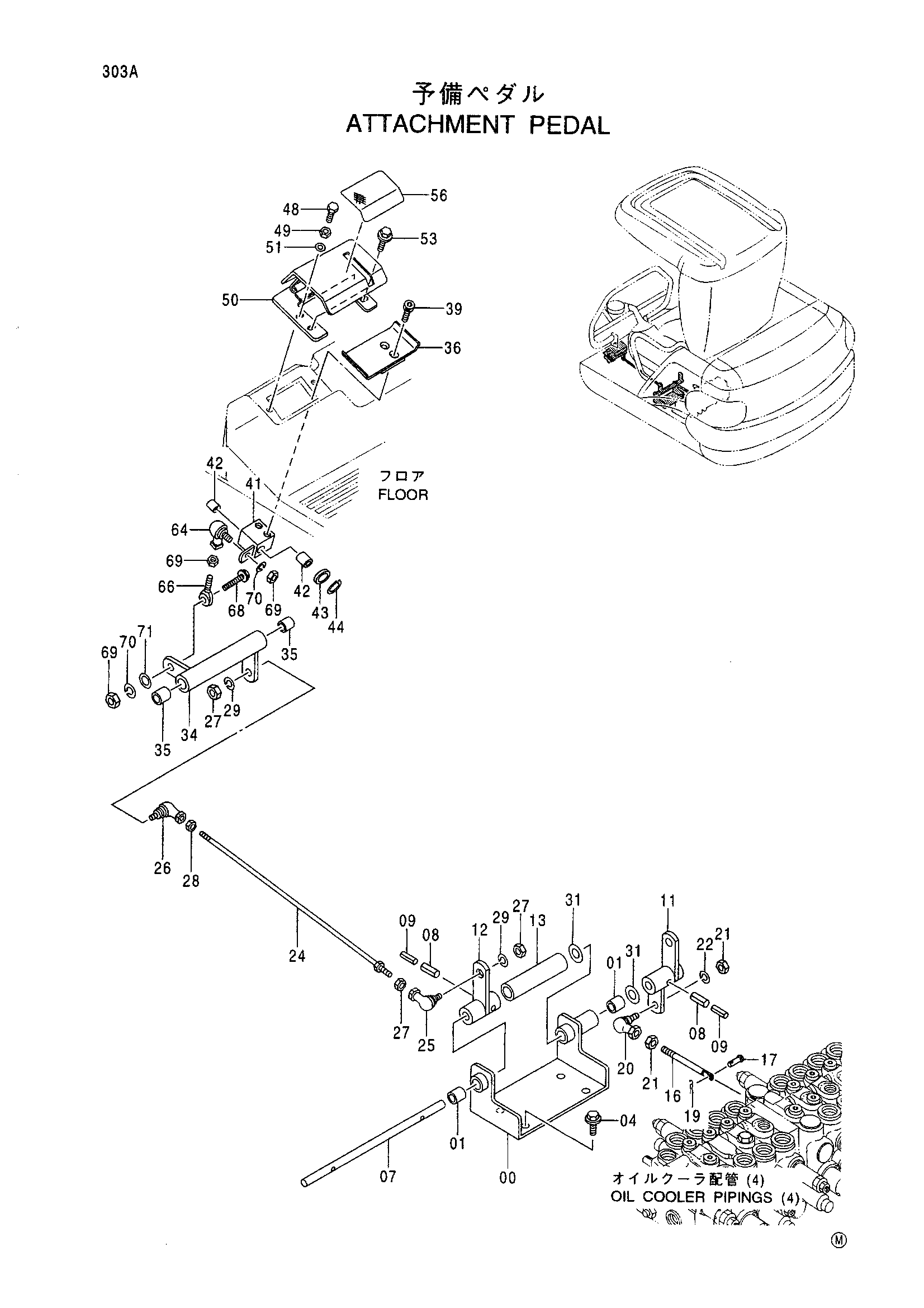

Заводская схема «Навесное оборудование педаль» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7028292 | Кронштейн | 1 |
| 01 | 4280300 | Втулка | 2 |
| 04 | J051020 | Болт с шайбой | 4 |
| 07 | 4331846 | Палец | 1 |
| 08 | 967380 | Пружинный штифт | 2 |
| 09 | 4328753 | Пружинный штифт | 2 |
| 11 | 8058934 | Тяга | 1 |
| 12 | 9742369 | Тяга | 1 |
| 13 | 4331995 | Втулка | 1 |
| 16 | 4294328 | Шток | 1 |
| 17 | 4279607 | Палец | 1 |
| 19 | 4365839 | Стопорный палец | 1 |
| 20 | 4287792 | Шарнир | 1 |
| 21 | J231108 | Гайка | 2 |
| 22 | J252108 | Пружинная шайба | 1 |
| 24 | 9742365 | Шток | 1 |
| 25 | 4287792 | Шарнир | 1 |
| 26 | 4287793 | Соединение шарик(левый) | 1 |
| 27 | J231108 | Гайка | 3 |
| 28 | M580008 | Гайка (левый) | 1 |
| 29 | J252108 | Пружинная шайба | 2 |
| 31 | 4289754 | Регулировочная шайба | 2 |
| 34 | 8061829 | Тяга | 1 |
| 35 | 4280298 | Втулка | 2 |
| 36 | 9744304 | Педаль | 1 |
| 39 | J770816 | Болт с внутренним шестигранником | 2 |
| 41 | 8062237 | Кронштейн | 1 |
| 42 | 4280301 | Втулка | 2 |
| 43 | J253114 | Плоская шайба | 1 |
| 44 | 991338 | Стопорное кольцо | 1 |
| 48 | 4345746 | B0LT | 2 |
| 49 | J231108 | Гайка | 2 |
| 50 | 8063926 | Крышка | 1 |
| 51 | J253108 | Плоская шайба | 2 |
| 53 | J090825 | Болт с шайбой | 2 |
| 56 | 4345731 | Лента | 1 |
| 64 | 4287792 | Шарнир | 1 |
| 66 | 4287797 | Концевой шток | 1 |
| 68 | J090835 | Болт с шайбой | 1 |
| 69 | J231108 | Гайка | 3 |
| 70 | J252108 | Пружинная шайба | 2 |
| 71 | J253108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
