Дополнительный трубопроводы (передний) <удлинённый рукоять> — HITACHI EX30-2

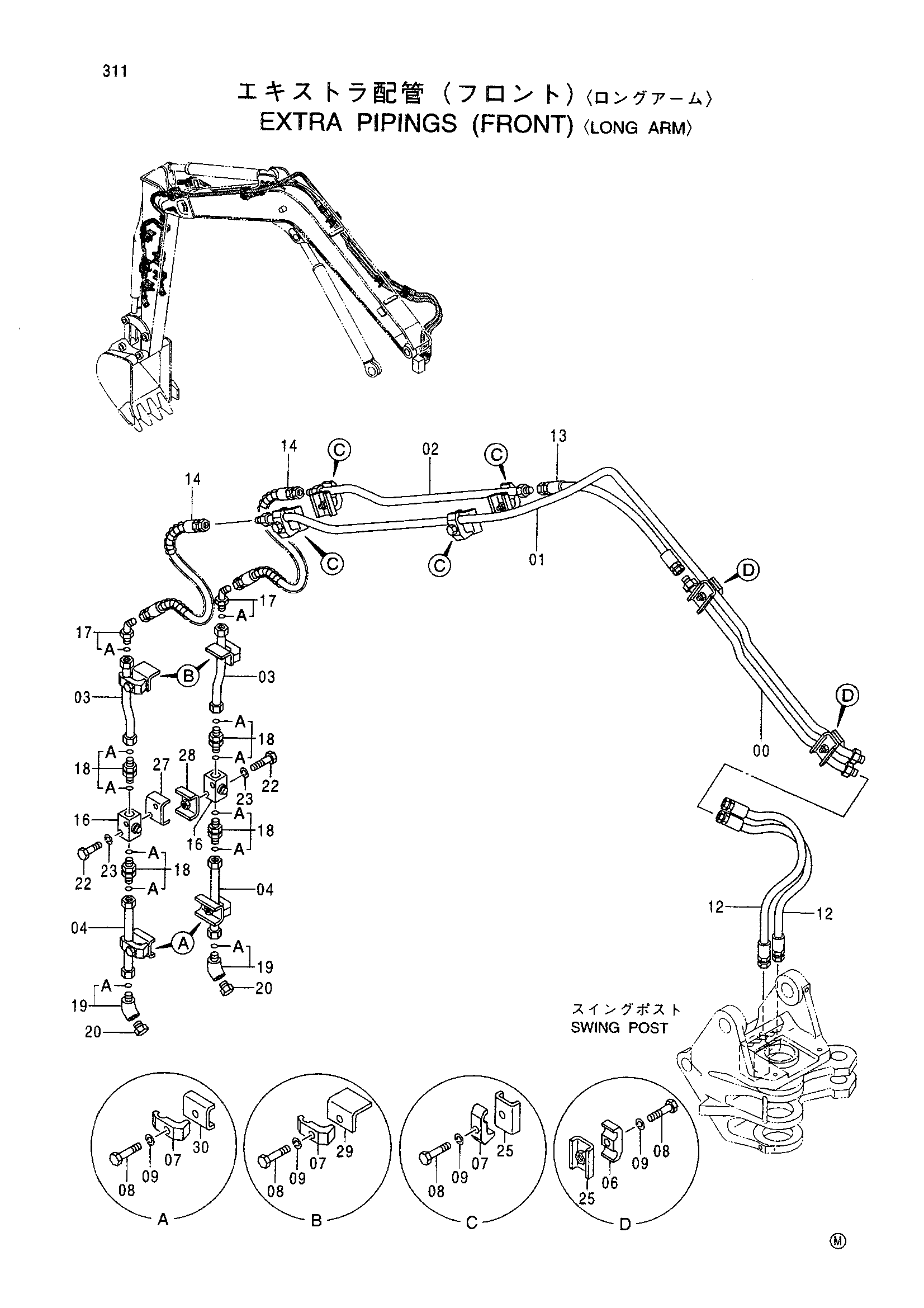

Заводская схема «Дополнительный трубопроводы (передний) <удлинённый рукоять>» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9745010 | Трубка | 1 |
| 01 | 8063342 | Трубка | 1 |
| 02 | 8052805 | Трубка | 1 |
| 03 | 9745524 | Трубка | 2 |
| 04 | 9743589 | Трубка | 2 |
| 06 | 4189858 | Хомут трубки | 2 |
| 07 | 4053594 | Хомут трубки | 8 |
| 08 | J971045 | Болт | 10 |
| 09 | J252210 | Пружинная шайба | 10 |
| 12 | 4354886 | Шланг | 2 |
| 13 | 4305259 | Шланг | 1 |
| 14 | 4354006 | Шланг | 2 |
| 16 | 4287721 | Запорный клапан | 2 |
| 17 | 4200326 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4276850 | Адаптер | 4 |
| 18A | 4506418 | Уплотнительное кольцо | 2 |
| 19 | 4293263 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4294858 | Пробка | 2 |
| 22 | J960860 | Болт | 4 |
| 23 | J252108 | Пружинная шайба | 4 |
| 25 | 9745354 | Седло винта | 6 |
| 27 | 9737005 | Седло винта | 1 |
| 28 | 9737006 | Седло винта | 1 |
| 29 | 9745515 | Кронштейн | 2 |
| 30 | 9743546 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
