Гидроцилиндр ковша — HITACHI EX30-2

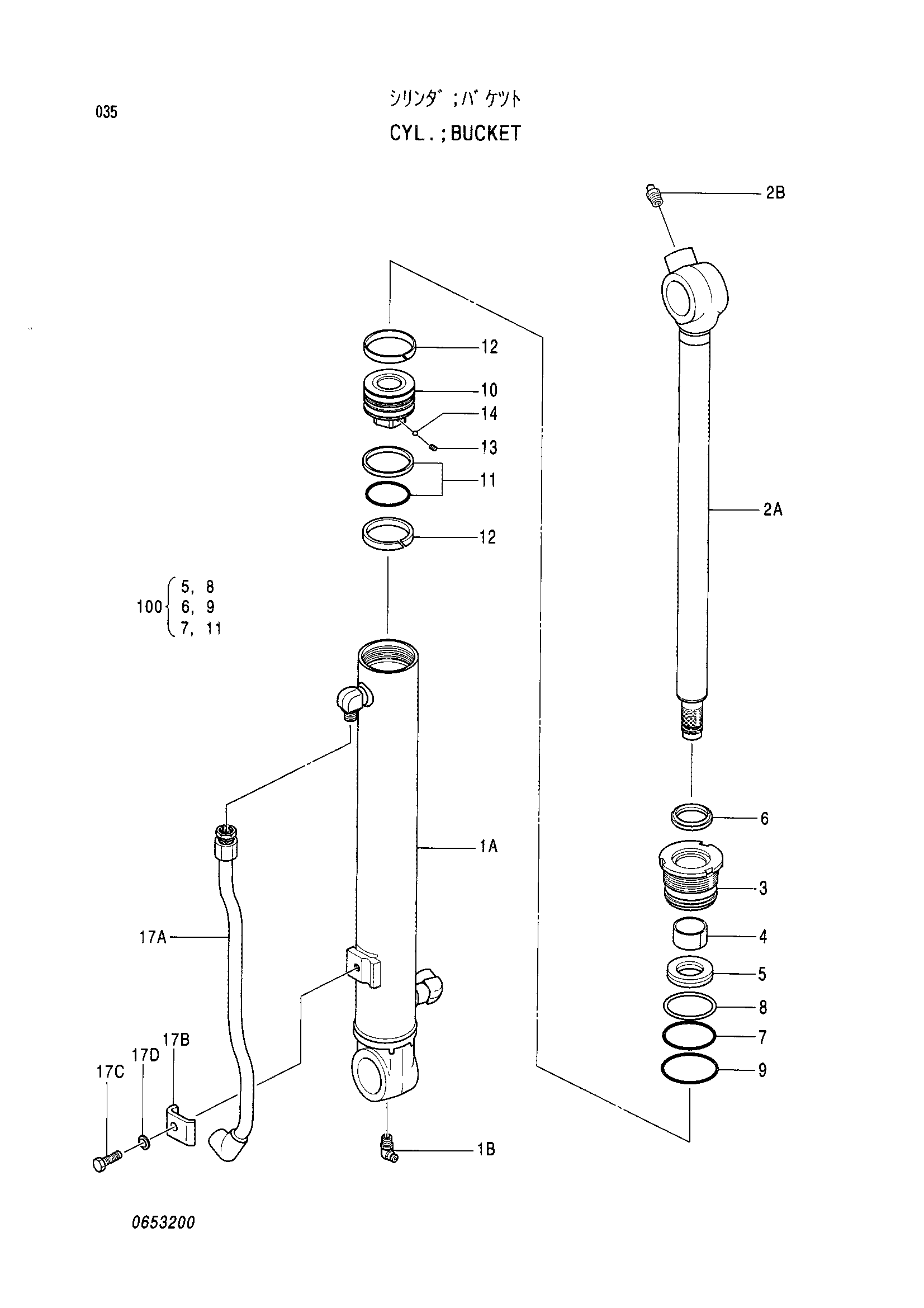

Заводская схема «Гидроцилиндр ковша» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289777 | Гидроцилиндр ковша | 1 | |
| 1 | 4352348 | Труба гидроцилиндра | 1 |
| 1B | 0159411 | Пресс-маслёнка | 1 |
| 2 | 4352349 | Шток поршня | 1 |
| 2B | J75481 | Пресс-маслёнка | 1 |
| 3 | 0432701 | Головка гидроцилиндра | 1 |
| 4 | 0652401 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0652402 | Грязесъёмное кольцо | 1 |
| 7 | A811060 | Уплотнительное кольцо | 1 |
| 8 | 0652503 | Опорное кольцо | 1 |
| 9 | A810065 | Уплотнительное кольцо | 1 |
| 10 | 0432702 | Поршень | 1 |
| 11 | 0341211 | Кольцо уплотнение в сборе | 1 |
| 12 | 0432703 | Направляющее кольцо | 2 |
| 13 | 0431909 | Установочный винт | 1 |
| 14 | 0431910 | Стальной шарик | 1 |
| 17 | 4352351 | Трубка (шток) | 1 |
| 17A | 0653201 | Трубка | 1 |
| 17B | 0652405 | Держатель | 1 |
| 17C | 0408815 | Болт | 1 |
| 17D | 0325913 | Шайба | 1 |
| 100 | 4352350 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
