Гидроцилиндр. поворот — HITACHI EX30-2

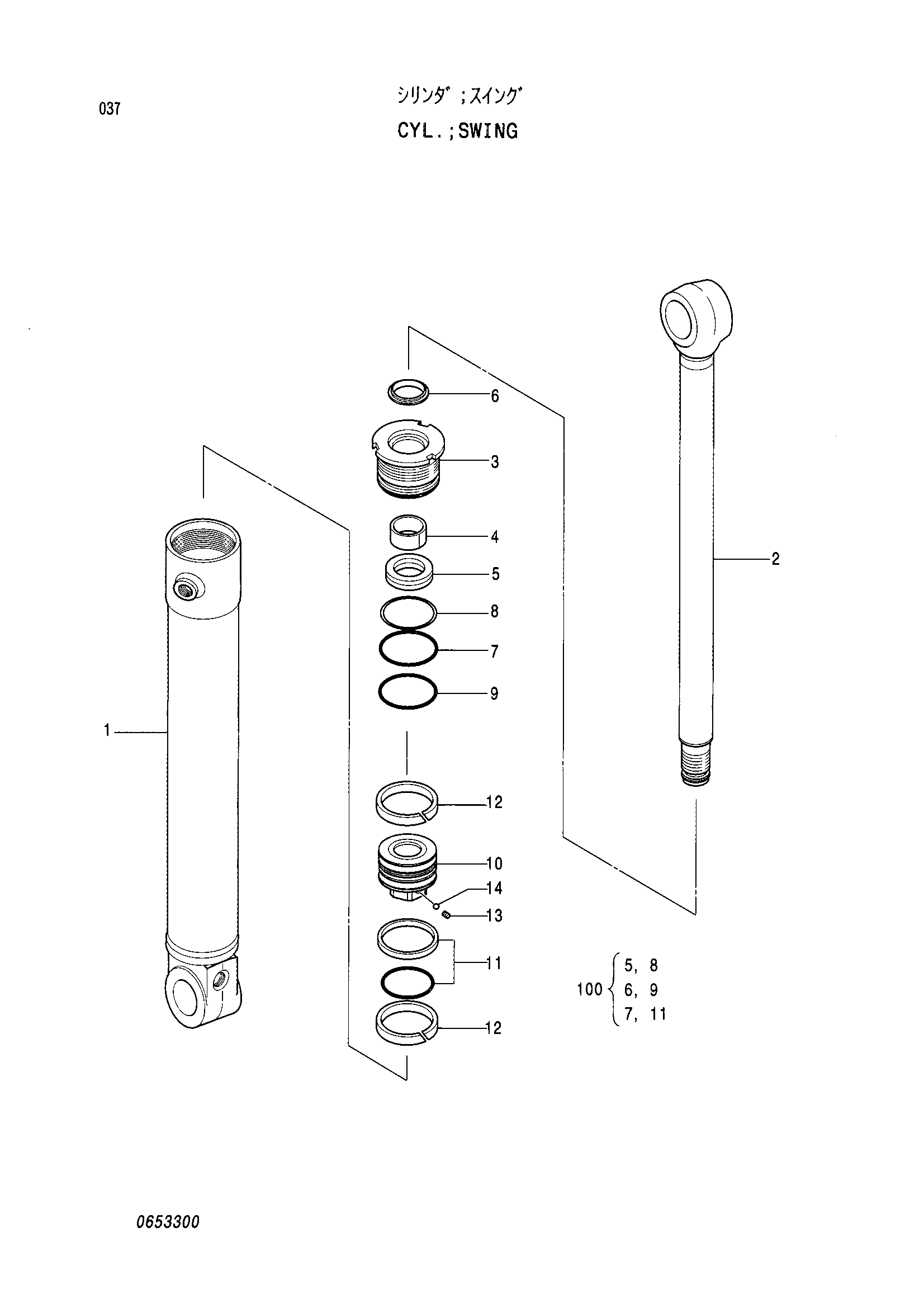

Заводская схема «Гидроцилиндр. поворот» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289778 | Гидроцилиндр. поворот | 1 | |
| 1 | 4352352 | Труба гидроцилиндра | 1 |
| 2 | 4352353 | Шток поршня | 1 |
| 3 | 0653301 | Головка гидроцилиндра | 1 |
| 4 | 0653001 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0653002 | Грязесъёмное кольцо | 1 |
| 7 | A811080 | Уплотнительное кольцо | 1 |
| 8 | 0653302 | Опорное кольцо | 1 |
| 9 | A810085 | Уплотнительное кольцо | 1 |
| 10 | 0474802 | Поршень | 1 |
| 11 | 0453510 | Кольцо уплотнение в сборе | 1 |
| 12 | 0474803 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 100 | 4352354 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
