Гидроцилиндр рукояти — HITACHI EX30-2

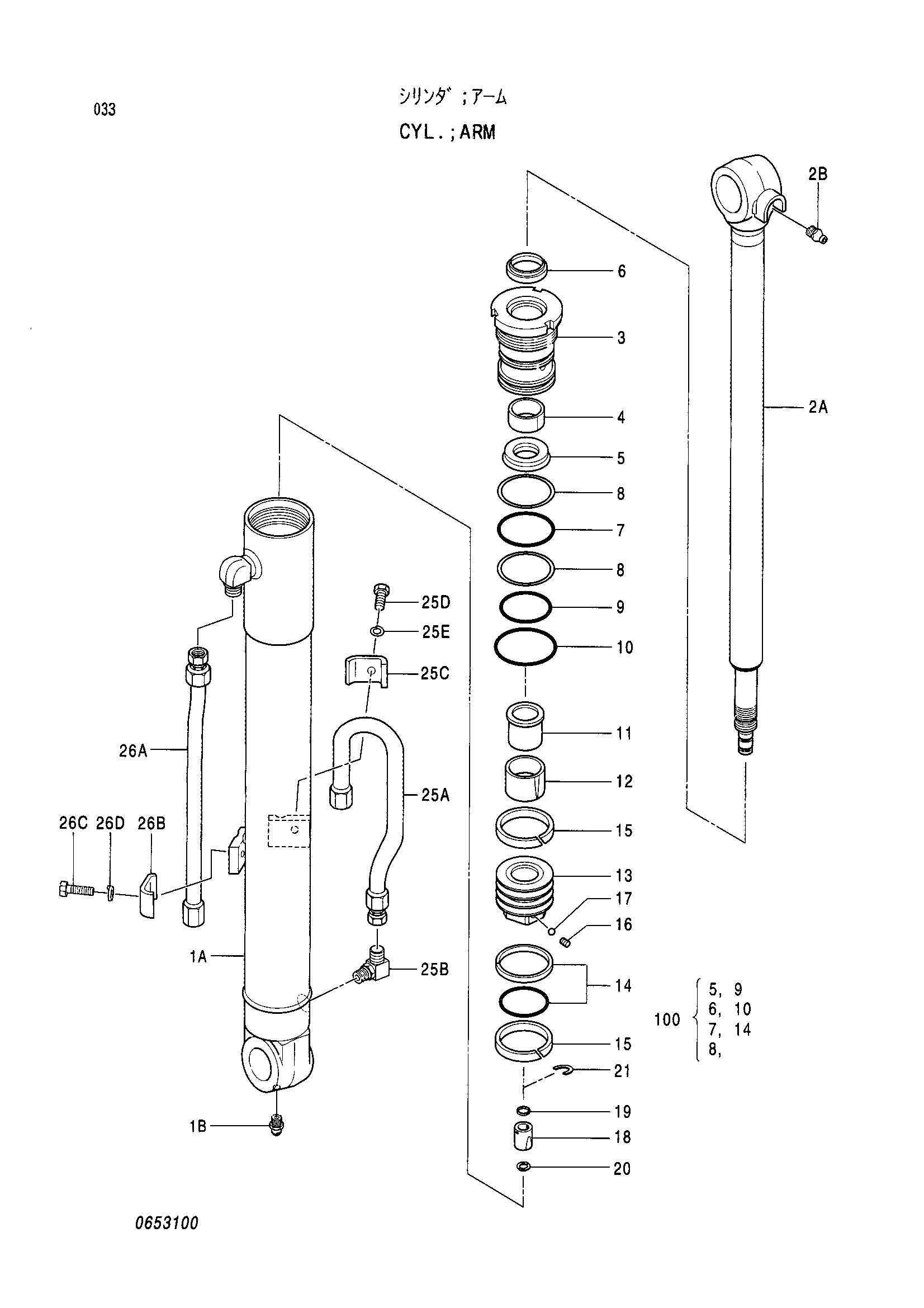

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289718 | Гидроцилиндр рукояти | 1 | |
| 1 | 4352344 | Труба гидроцилиндра | 1 |
| 1B | J75481 | Пресс-маслёнка | 1 |
| 2 | 4352345 | Шток поршня | 1 |
| 2B | J75481 | Пресс-маслёнка | 1 |
| 3 | 0432301 | Головка гидроцилиндра | 1 |
| 4 | 0652401 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0652402 | Грязесъёмное кольцо | 1 |
| 7 | A811070 | Уплотнительное кольцо | 1 |
| 8 | 0652801 | Опорное кольцо | 2 |
| 9 | A811065 | Уплотнительное кольцо | 1 |
| 10 | A810075 | Уплотнительное кольцо | 1 |
| 11 | 0432307 | Проставка | 1 |
| 12 | 0431913 | Амортизирующий подшипник | 1 |
| 13 | 0432303 | Поршень | 1 |
| 14 | 0432304 | Уплотнительное кольцо | 1 |
| 15 | 0432305 | Направляющее кольцо | 2 |
| 16 | 0326308 | Установочный винт | 1 |
| 17 | 0370110 | Стальной шарик | 1 |
| 18 | 0432308 | Амортизирующий подшипник | 1 |
| 19 | 0432310 | Уплотнение амортизатор | 1 |
| 20 | 0432311 | Ограничитель | 2 |
| 21 | 0475101 | Стопорное кольцо | 1 |
| 25 | 4352322 | Трубка (нижний) | 1 |
| 25A | 0652506 | Трубка | 1 |
| 25B | 0652507 | Угловой штуцер | 1 |
| 25C | 0652405 | Держатель | 1 |
| 25D | 0408815 | Болт | 1 |
| 25E | 0325913 | Шайба | 1 |
| 26 | 4352347 | Трубка (шток) | 1 |
| 26A | 0653101 | Трубка | 1 |
| 26B | 0652405 | Держатель | 1 |
| 26C | 0408815 | Болт | 1 |
| 26D | 0325913 | Шайба | 1 |
| 100 | 4352346 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
