Крышка (1) — HITACHI EX30-2

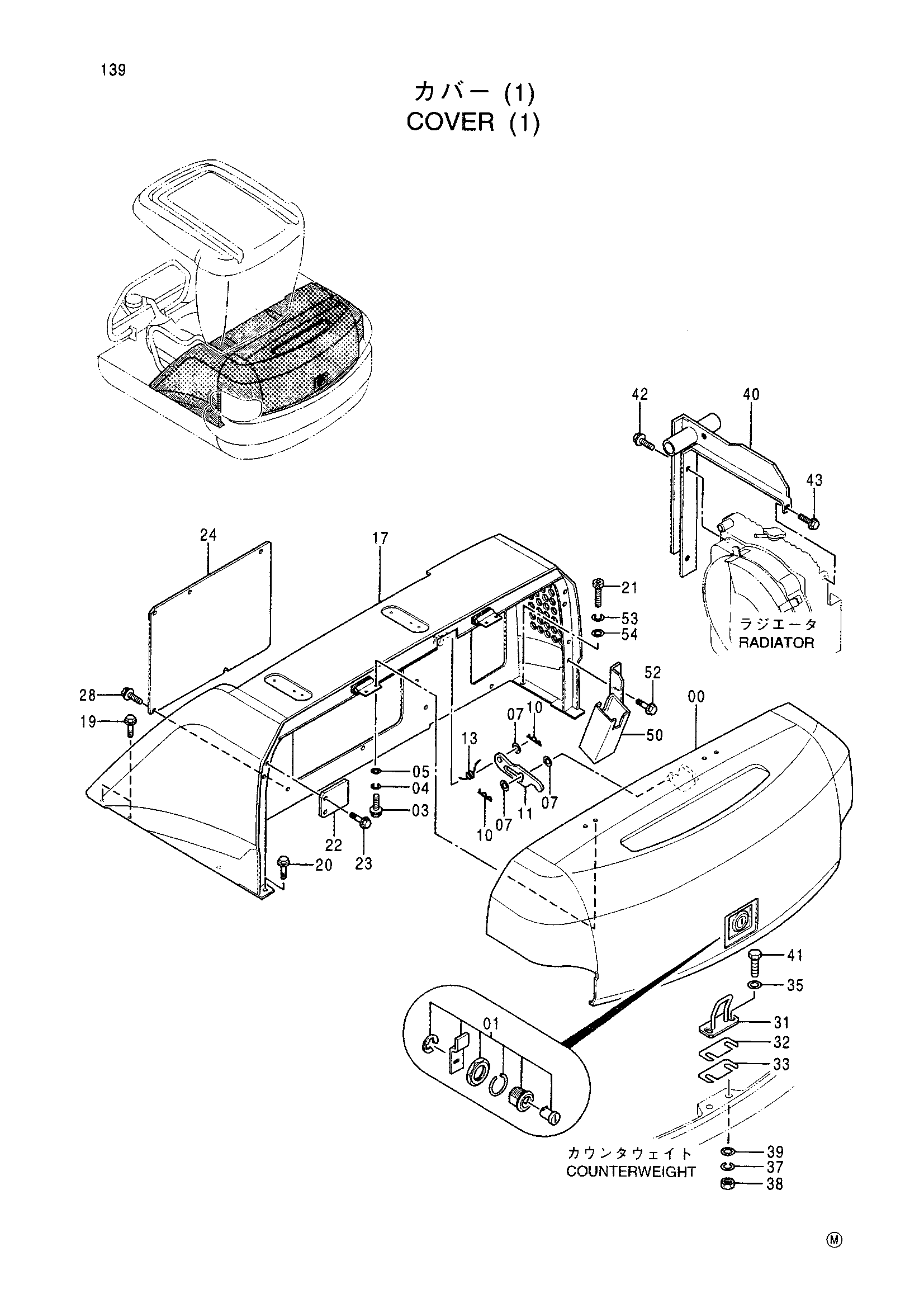

Заводская схема «Крышка (1)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014092 | Крышка | 1 |
| 01 | 4396018 | Гидроцилиндр. блокировка | 1 |
| 03 | J971020 | Болт | 4 |
| 04 | J252210 | Пружинная шайба | 4 |
| 05 | J253110 | Плоская шайба | 4 |
| 07 | J253108 | Плоская шайба | 3 |
| 10 | 4289311 | Палец | 4 |
| 11 | 4353220 | Ограничитель | 1 |
| 13 | 4279149 замена: 4322804 | Пружина | 1 |
| 13 | 4322804 | Пружина | 1 |
| 17 | 5004410 | Опора | 1 |
| 19 | J051025 | Болт с шайбой | 2 |
| 20 | J051230 | Болт с шайбой | 7 |
| 21 | J051230 | Болт с шайбой | 2 |
| 21 | J771230 | Болт с внутренним шестигранником | 2 |
| 22 | 4353648 | Пластина | 1 |
| 23 | J090830 | Болт с шайбой | 2 |
| 24 | 4331899 | Пластина | 1 |
| 28 | J090820 | Болт с шайбой | 5 |
| 31 | 9735770 | Защёлка | 1 |
| 32 | 4286207 | Регулировочная шайба 1.2 | 2 |
| 33 | 4286208 | Регулировочная шайба 2.0 | 2 |
| 35 | J253108 | Плоская шайба | 2 |
| 37 | J252108 | Пружинная шайба | 2 |
| 38 | J231108 | Гайка | 2 |
| 39 | 4346037 | Шайба | 2 |
| 40 | 7029199 | Кронштейн | 1 |
| 41 | J960860 замена: J960865 | Болт | 2 |
| 41 | J960865 | Болт | 2 |
| 42 | J051020 | Болт с шайбой | 1 |
| 43 | J090816 | Болт с шайбой | 1 |
| 50 | 7029198 | Держатель | 1 |
| 52 | J051030 | Болт с шайбой | 2 |
| 53 | J252212 | Пружинная шайба | 2 |
| 54 | J253112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
