Рычаг управления (отвал) — HITACHI EX30-2

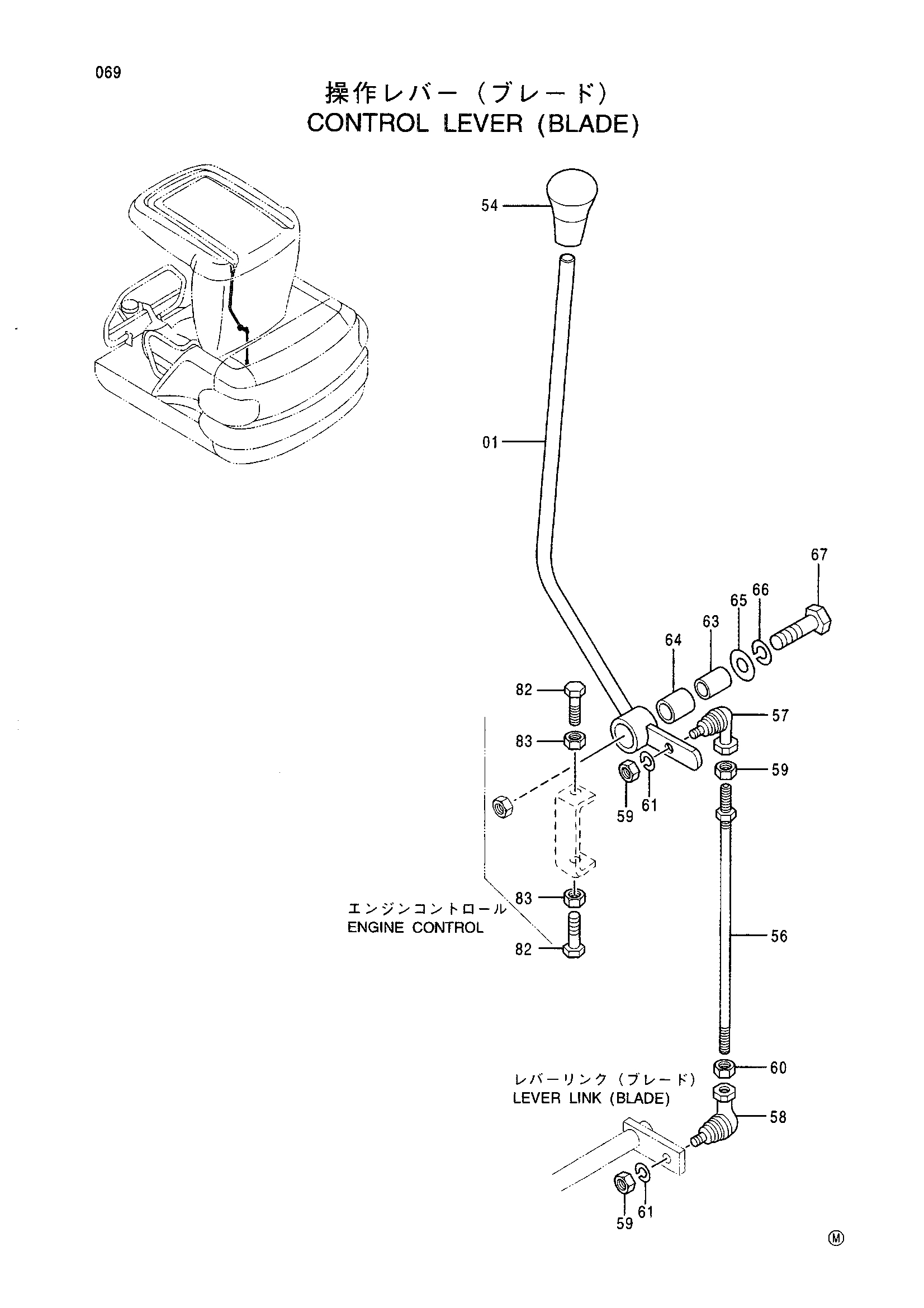

Заводская схема «Рычаг управления (отвал)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8050892 | Рычаг | 1 |
| 54 | 4280117 | Рукоятка | 1 |
| 56 | 9735771 | Шток | 1 |
| 57 | 4287792 | Шарнир | 1 |
| 58 | 4287793 | Соединение шарик(левый) | 1 |
| 59 | J231108 | Гайка | 3 |
| 60 | M580008 | Гайка (левый) | 1 |
| 61 | J252108 | Пружинная шайба | 2 |
| 63 | 4279507 | Коллер | 1 |
| 64 | 4280297 | Втулка | 1 |
| 65 | 449490 | Шайба | 1 |
| 66 | A590912 | Пружинная шайба | 1 |
| 67 | J901245 | Болт | 1 |
| 82 | 4295823 | Болт | 2 |
| 83 | J231108 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
