Управление двигателем (дополнительный трубопроводы) — HITACHI EX30-2

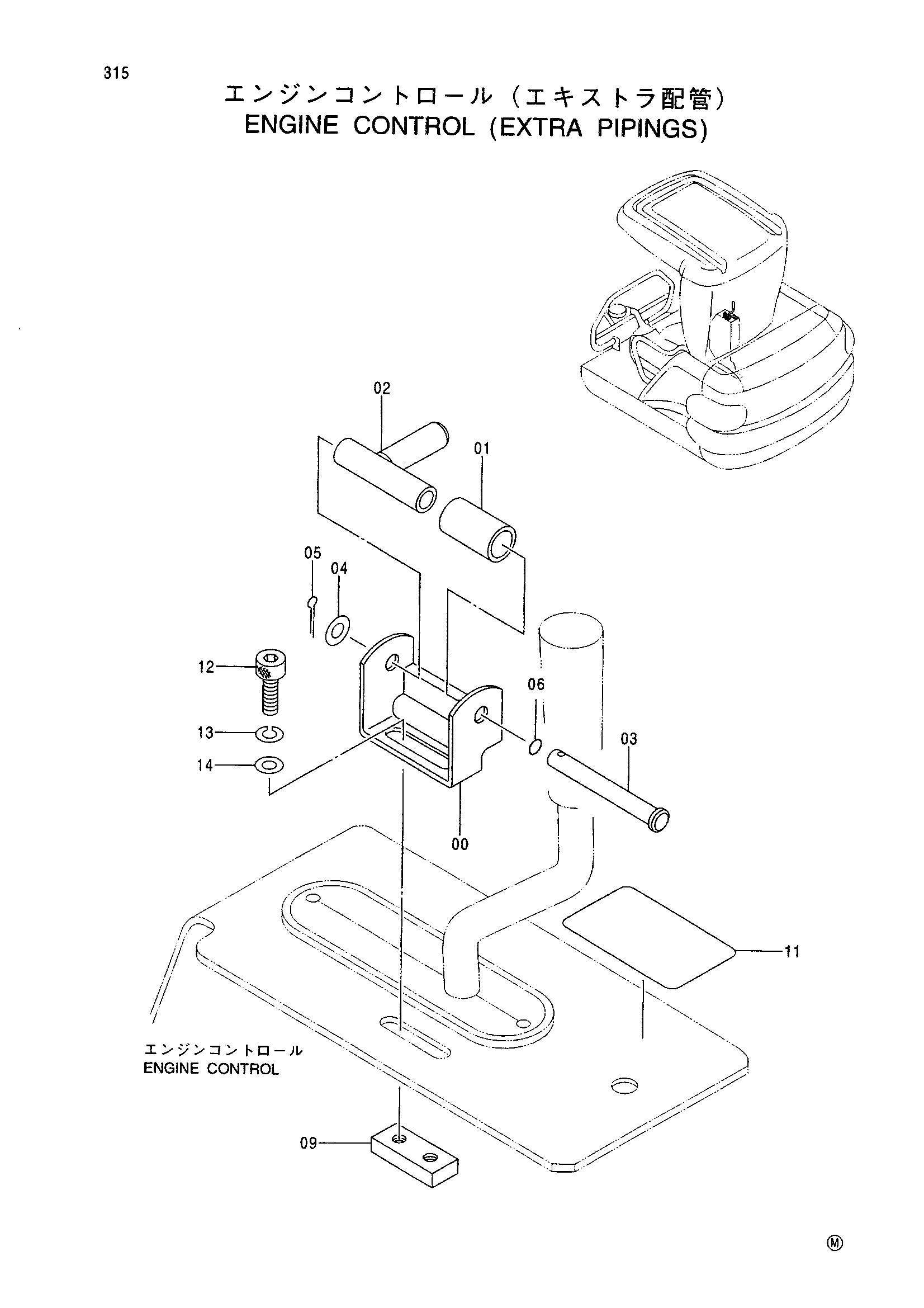

Заводская схема «Управление двигателем (дополнительный трубопроводы)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9745200 | Кронштейн | 1 |
| 01 | 4356531 | Трубка винйл | 1 |
| 02 | 9745170 | Направляющая | 1 |
| 03 | 4356528 | Палец | 1 |
| 04 | A590106 | Плоская шайба | 1 |
| 05 | A761610 | Шплинт | 1 |
| 06 | 4092111 | Уплотнительное кольцо | 1 |
| 09 | 4310364 | Седло винта | 1 |
| 11 | 4300079 | Информационная табличка | 1 |
| 12 | J770616 | Болт с внутренним шестигранником | 2 |
| 13 | J252106 | Пружинная шайба | 2 |
| 14 | J253106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
