Отвал опора (птма отвал): 1 — HITACHI EX30-2

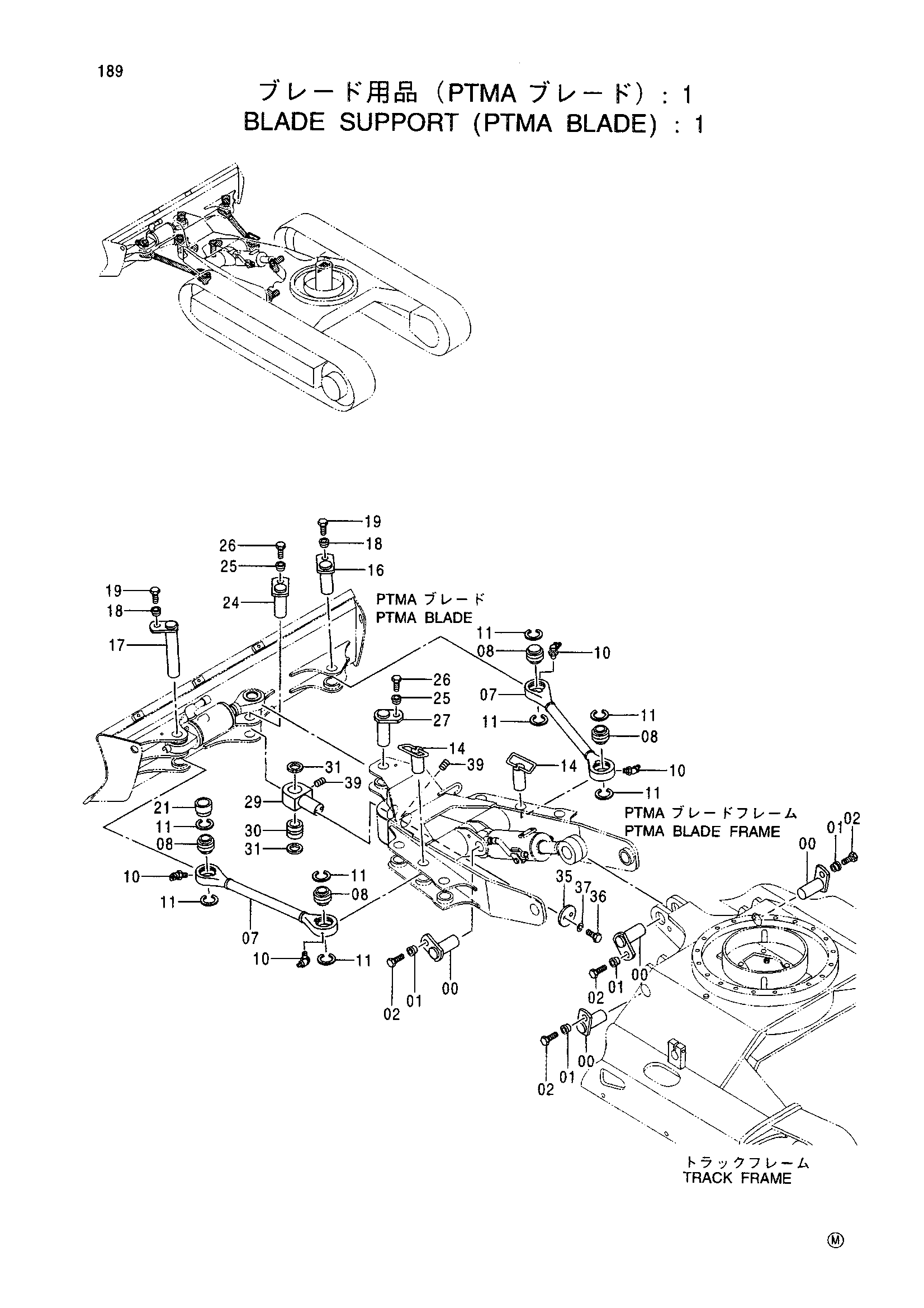

Заводская схема «Отвал опора (птма отвал): 1» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9738559 замена: 9745228 | Палец | 4 |
| 00 | 9745228 | Палец | 1 |
| 01 | 4339355 | Втулка | 4 |
| 02 | J971430 | Болт | 4 |
| 07 | 9745546 | Стойка | 2 |
| 08 | 4359189 | Втулка | 4 |
| 10 | J75581 | Пресс-маслёнка | 4 |
| 11 | 4359188 | Стопорное кольцо | 8 |
| 14 | 9745544 | Палец | 2 |
| 16 | 9746548 | Палец | 1 |
| 17 | 9745545 | Палец | 1 |
| 18 | 4339355 | Втулка | 2 |
| 19 | J971430 | Болт | 2 |
| 21 | 4359184 | Бобышка | 1 |
| 24 | 9746548 | Палец | 1 |
| 25 | 4339355 | Втулка | 2 |
| 26 | J971430 | Болт | 2 |
| 27 | 9745660 | Палец | 1 |
| 29 | 4359182 | Палец | 1 |
| 30 | 4332744 | Втулка | 1 |
| 31 | 4347251 | Пылезащитное уплотнение | 2 |
| 35 | 4359186 | Пластина | 1 |
| 36 | J971430 | Болт | 2 |
| 37 | J252214 | Пружинная шайба | 2 |
| 39 | 94-2021 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
