Передний трубопроводы — HITACHI EX30-2

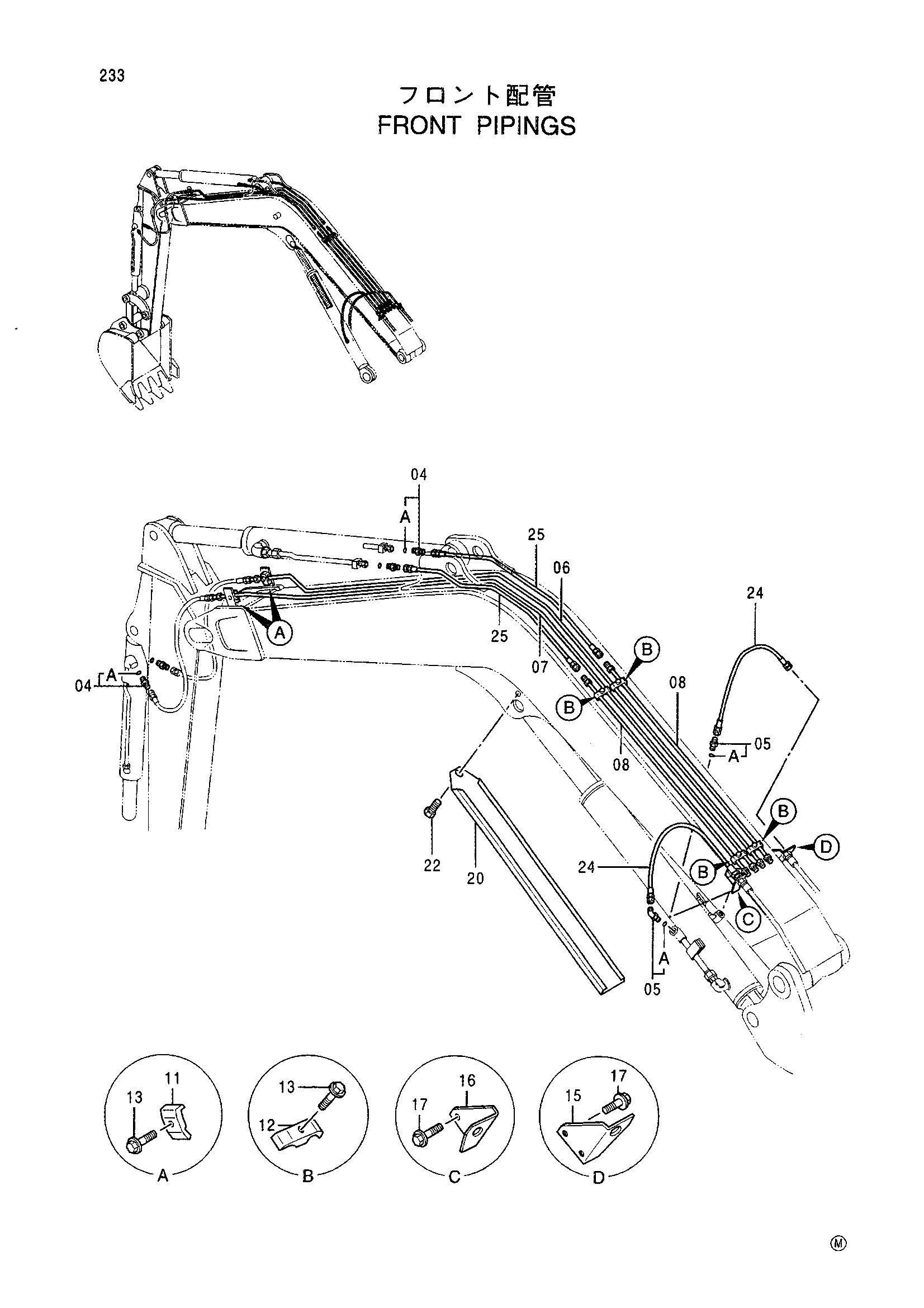

Заводская схема «Передний трубопроводы» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4200466 | Адаптер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 8060608 замена: 8068209 | Трубка | 1 |
| 06 | 8068209 | Трубка | 1 |
| 07 | 8060609 замена: 8068210 | Трубка | 1 |
| 07 | 8068210 | Трубка | 1 |
| 08 | 9743265 | Трубка | 2 |
| 11 | 4138227 | Хомут трубки | 2 |
| 12 | 4291438 | Хомут трубки | 4 |
| 13 | J050835 | Болт с шайбой | 6 |
| 15 | 4340660 | Пластина | 1 |
| 16 | 4340661 | Пластина | 1 |
| 17 | J050816 | Болт с шайбой | 4 |
| 20 | 3070379 | Крышка | 1 |
| 22 | J051020 | Болт с шайбой | 1 |
| 24 | 4307324 | Шланг | 2 |
| 25 | 4241376 | Шланг | 2 |
| 25 | 4307324 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
