Рычаг тяга (стрела поворот) — HITACHI EX30-2

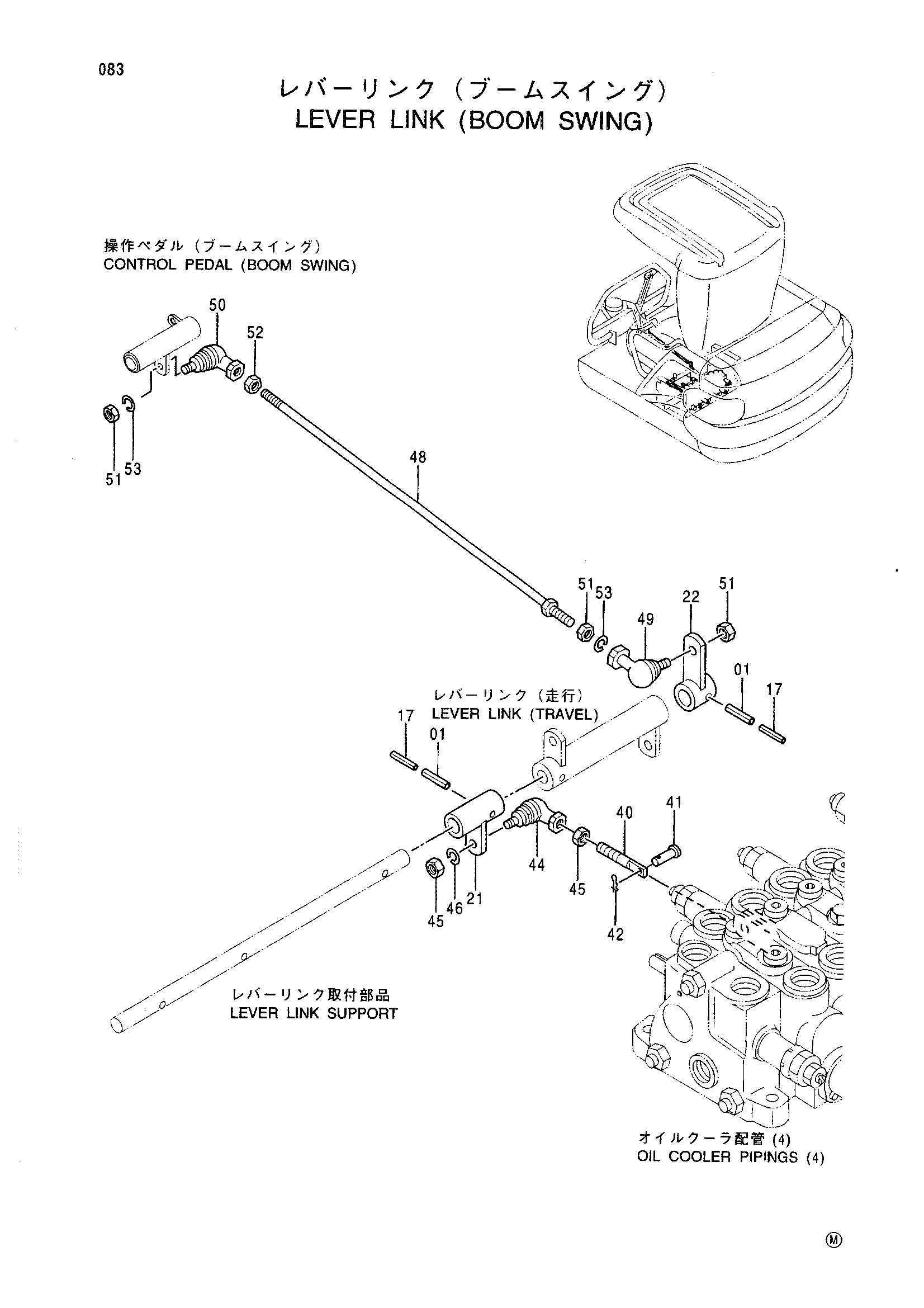

Заводская схема «Рычаг тяга (стрела поворот)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 967380 | Пружинный штифт | 2 |
| 17 | 4328753 | Пружинный штифт | 2 |
| 21 | 9742367 | Тяга | 1 |
| 22 | 9742368 | Тяга | 1 |
| 40 | 4279536 | Шток | 1 |
| 41 | 4279607 | Палец | 1 |
| 42 | 4022695 замена: 4365839 | Стопорный палец | 1 |
| 42 | 4365839 | Стопорный палец | 1 |
| 44 | 4287792 | Шарнир | 1 |
| 45 | J231108 | Гайка | 2 |
| 46 | J252108 | Пружинная шайба | 1 |
| 48 | 9742364 | Шток | 1 |
| 49 | 4287792 | Шарнир | 1 |
| 50 | 4287793 | Соединение шарик(левый) | 1 |
| 51 | J231108 | Гайка | 3 |
| 52 | M580008 | Гайка (левый) | 1 |
| 53 | J252108 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
