Основной трубопроводы (3) — HITACHI EX30-2

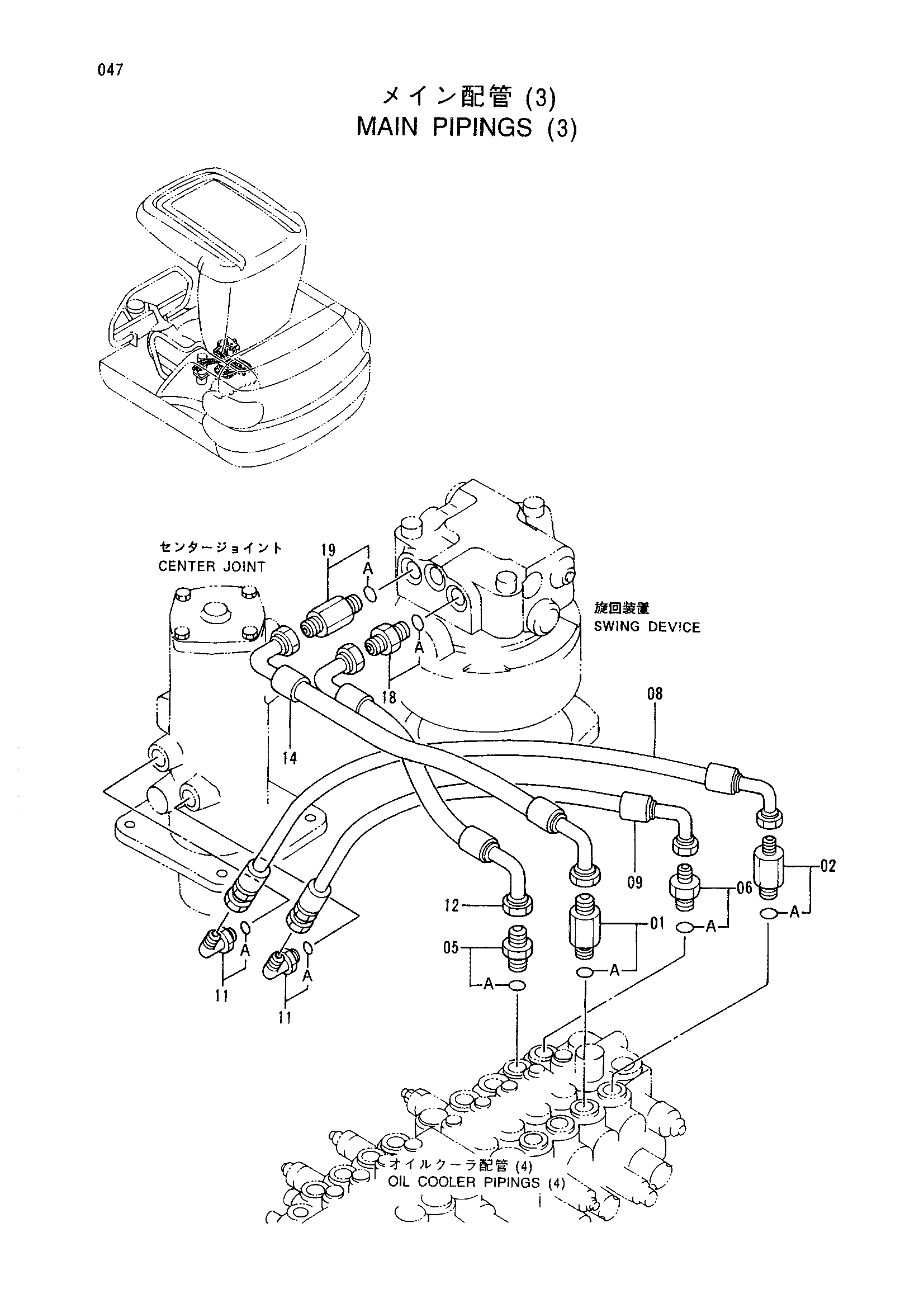

Заводская схема «Основной трубопроводы (3)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276967 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4331841 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4327296 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4347264 | Шланг | 1 |
| 09 | 4347265 | Шланг | 1 |
| 11 | 4277653 | Угловой штуцер | 2 |
| 11A | R26448R | Уплотнительное кольцо | 1 |
| 12 | 4354282 | Шланг | 1 |
| 14 | 4347266 | Шланг | 1 |
| 18 | 4200466 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4276965 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
