Кондиционер (2-1) — HITACHI EX30-2

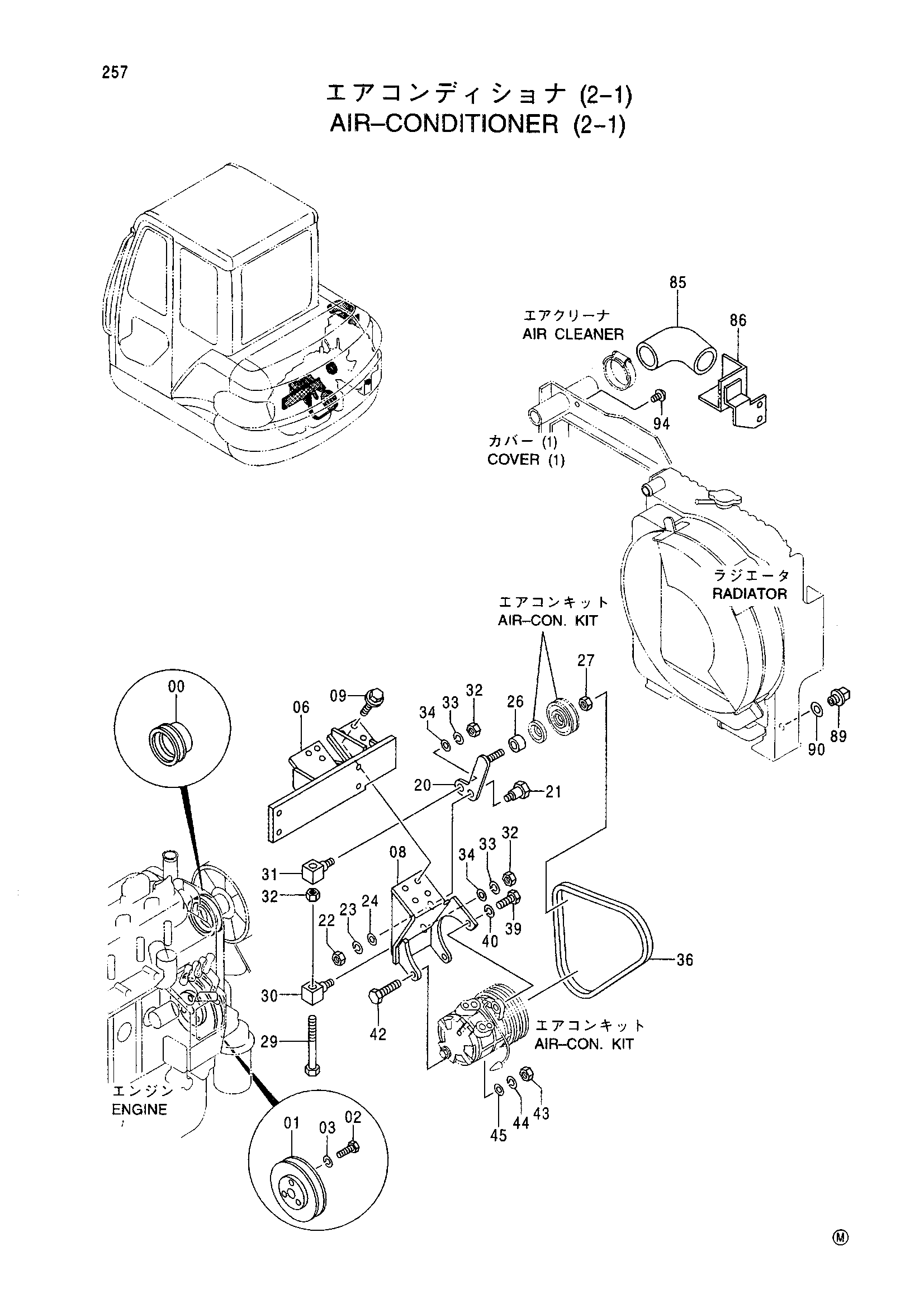

Заводская схема «Кондиционер (2-1)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4358275 | Шкив | 1 |
| 01 | 3068783 | Шкив двигатель | 1 |
| 02 | 4340400 | Болт | 3 |
| 03 | J252210 | Пружинная шайба | 3 |
| 06 | 7028405 замена: 7033368 | Кронштейн | 1 |
| 06 | 7028405 замена: 7033369 | Кронштейн | 1 |
| 06 | 7028405 замена: J051040 | Кронштейн | 1 |
| 06 | 7033368 | Кронштейн | 1 |
| 08 | 7028426 замена: 7033368 | Кронштейн | 1 |
| 08 | 7028426 замена: 7033369 | Кронштейн | 1 |
| 08 | 7028426 замена: J051040 | Кронштейн | 1 |
| 08 | 7033369 | Кронштейн | 1 |
| 09 | J051035 | Болт с шайбой | 4 |
| 09 | J051040 | Болт с шайбой | 4 |
| 20 | 9743251 | Рукоять тентион | 1 |
| 21 | 4322644 | Вал | 1 |
| 22 | J231210 | Гайка | 1 |
| 23 | J252210 | Пружинная шайба | 1 |
| 24 | J253110 | Плоская шайба | 1 |
| 26 | 4322647 | Колор | 1 |
| 27 | J231210 | Гайка | 1 |
| 29 | 4333609 | Болт тентион | 1 |
| 30 | 4322645 | Вал(отверстие) | 1 |
| 31 | 4322646 | Вал(винт) | 1 |
| 32 | J231210 | Гайка | 3 |
| 33 | J252210 | Пружинная шайба | 2 |
| 34 | J253110 | Плоская шайба | 2 |
| 36 | 4326074 | Ремень вентилятор | 1 |
| 39 | 4340400 | Болт | 2 |
| 40 | J252210 | Пружинная шайба | 2 |
| 42 | J970845 | Болт | 1 |
| 43 | J231108 | Гайка | 1 |
| 44 | J252108 | Пружинная шайба | 1 |
| 45 | J253108 | Плоская шайба | 1 |
| 85 | 3073947 | Резиновый шланг | 1 |
| 86 | 8064032 | Крышка | 1 |
| 89 | 4358280 | Пробка | 1 |
| 90 | 4358279 | Прокладка | 1 |
| 94 | 4359826 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
