Каталог запчастей HITACHI
Кондиционер (1-1) — HITACHI EX30-2

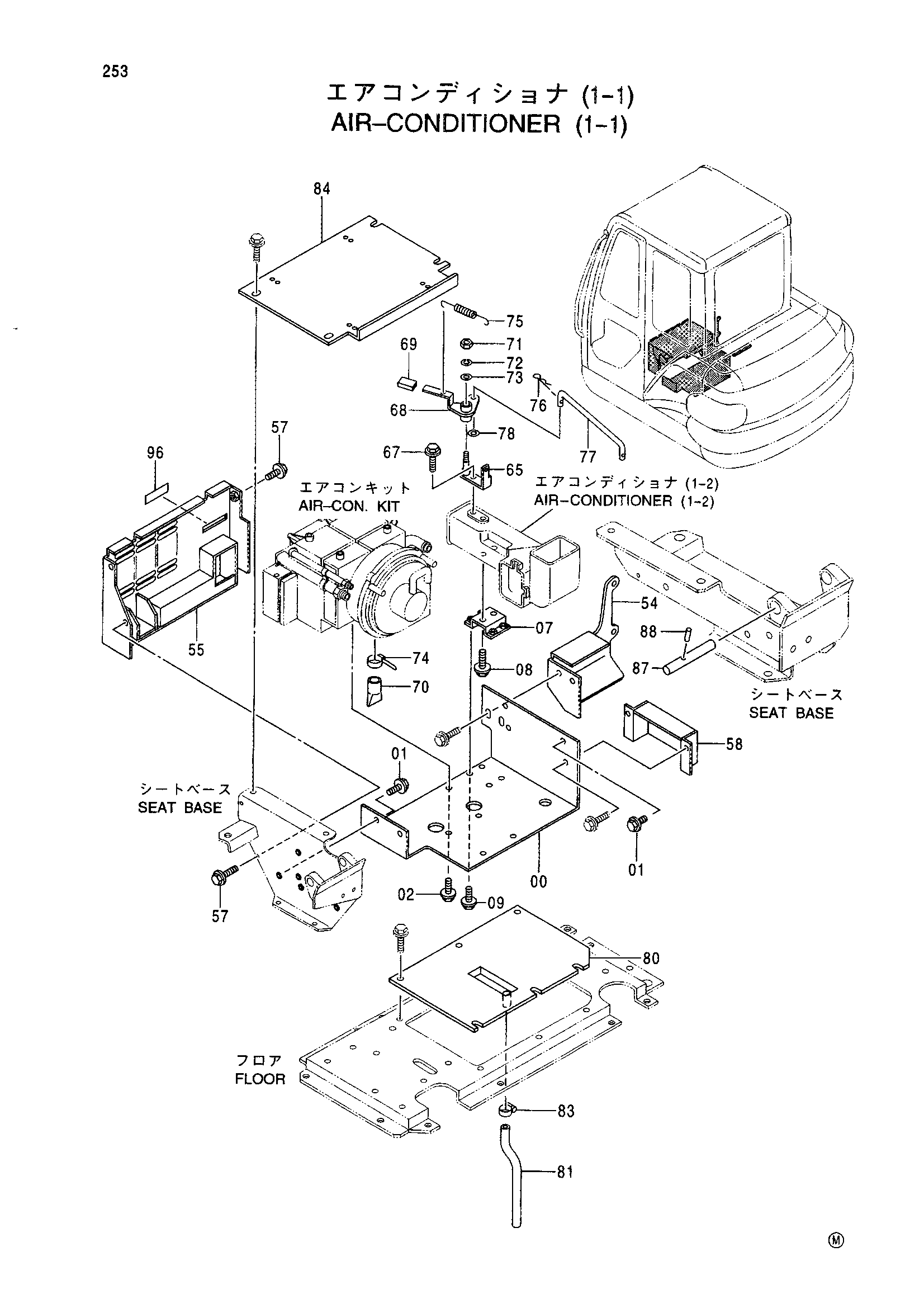

Заводская схема «Кондиционер (1-1)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2037403 | Кронштейн | 1 |
| 01 | J051025 | Болт с шайбой | 4 |
| 02 | J090825 | Болт с шайбой | 5 |
| 07 | 9743798 | Кронштейн | 1 |
| 08 | J090614 | Болт с шайбой | 2 |
| 09 | J090616 | Болт с шайбой | 4 |
| 54 | 8066116 | Крышка | 1 |
| 55 | 7029906 | Крышка | 1 |
| 57 | J090618 | Болт с шайбой | 3 |
| 58 | 9746655 | Кронштейн | 1 |
| 65 | 8061445 | Кронштейн | 1 |
| 67 | J090614 | Болт с шайбой | 2 |
| 68 | 8061446 | Рычаг | 1 |
| 69 | 4360732 | Колпачок | 1 |
| 70 | 4375258 | Шланг | 1 |
| 71 | J231106 | Гайка | 1 |
| 72 | J252106 | Пружинная шайба | 1 |
| 73 | J253106 | Плоская шайба | 1 |
| 74 | 4291656 | Ленточный зажим | 1 |
| 75 | 4343756 | Пружина | 1 |
| 76 | 4022695 замена: 4365839 | Стопорный палец | 1 |
| 76 | 4365839 | Стопорный палец | 1 |
| 77 | 4343755 | Шток | 1 |
| 78 | J253105 | Плоская шайба | 1 |
| 80 | 8064573 | Крышка | 1 |
| 81 | 4343931 | Водяной шланг | 1 |
| 83 | 4514700 | Зажим шланг | 1 |
| 84 | 3073815 | Пластина | 1 |
| 87 | 4356742 | Палец | 1 |
| 88 | 4343988 | Установочный штифт | 1 |
| 96 | 4361715 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
