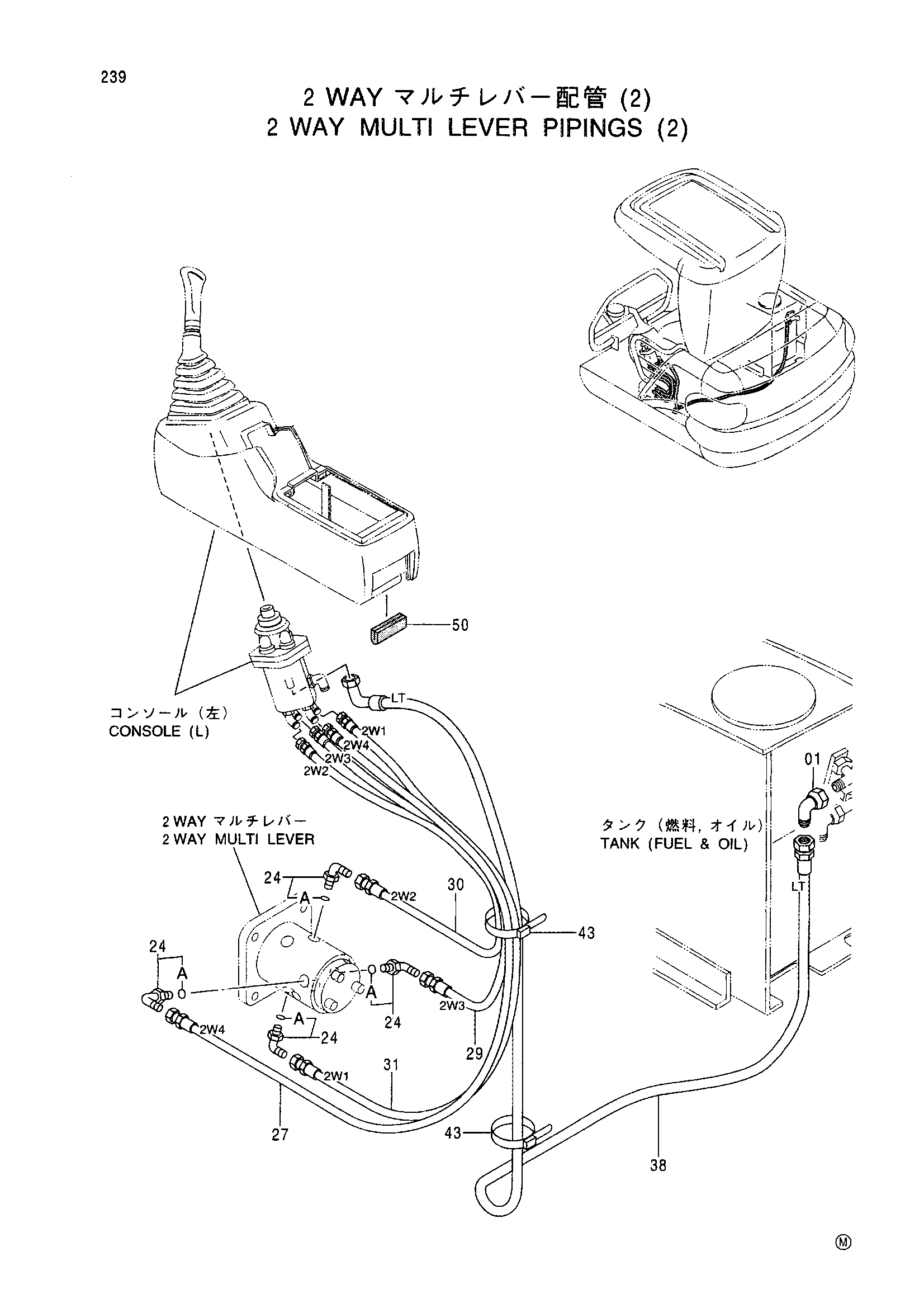

2 Ходовой многофункциональный рычаг трубопроводы (2) — HITACHI EX30-2

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (2)» для HITACHI EX30-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4239976	Унион S	1
24	4154670	Угловой штуцер	4
24A	957366	Уплотнительное кольцо	1
27	4354502	Шланг (2W4)	1
29	4354503	Шланг (2W3)	1
30	4354501	Шланг (2W2)	1
31	4355508	Шланг (2W1)	1
38	4353207	Шланг (LT)	1
43	4323613	Ленточный зажим	2
50	4352907	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX30-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
