Ауто-идле — HITACHI EX30

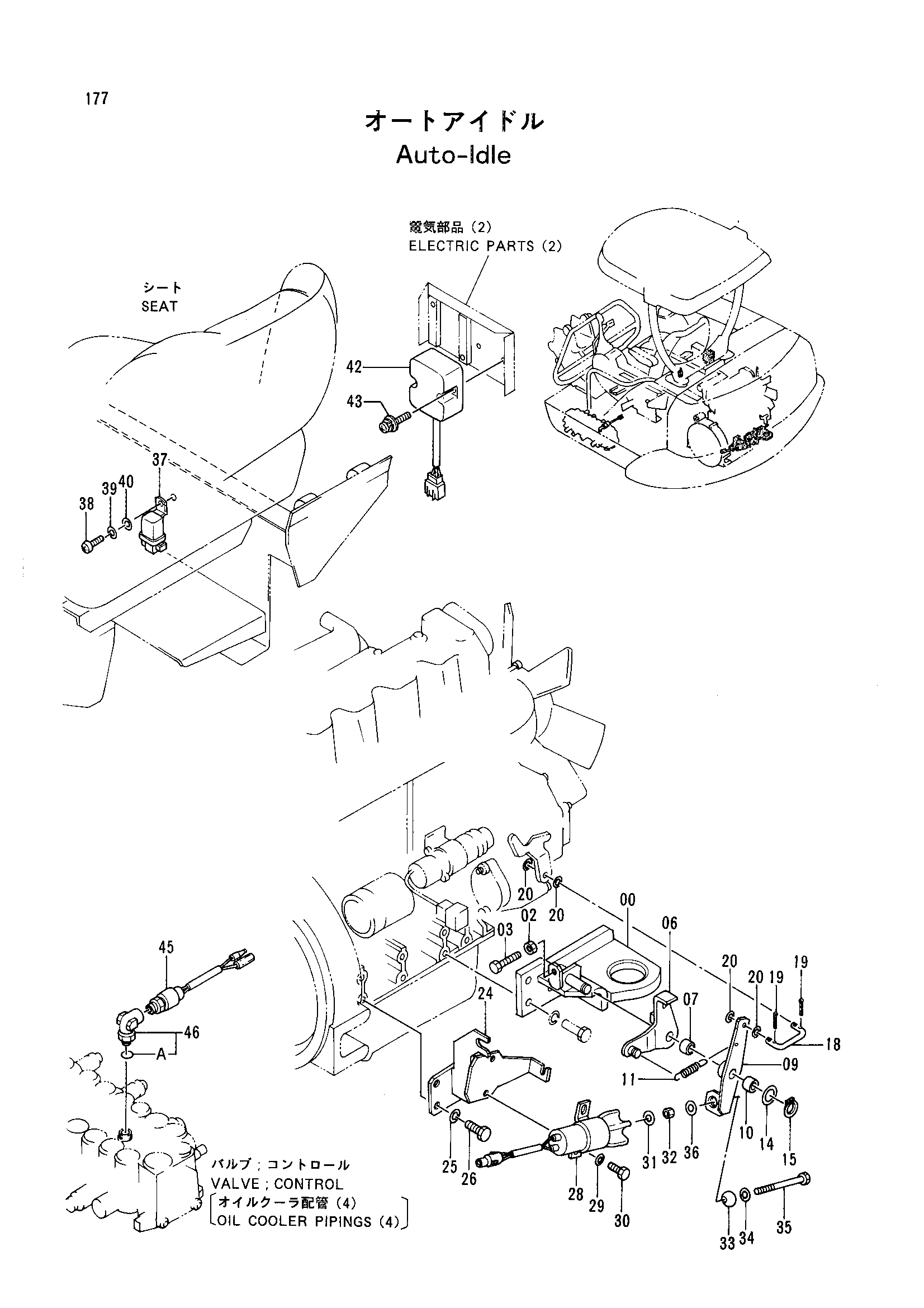

Заводская схема «Ауто-идле» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8054980 | Кронштейн | 1 |
| 02 | M500605 | Гайка | 1 |
| 03 | 4184860 | Болт | 1 |
| 06 | 8051987 | Рычаг | 1 |
| 07 | 4173387 | Втулка | 1 |
| 09 | 8053000 | Рычаг | 1 |
| 10 | 4173387 | Втулка | 1 |
| 11 | 4283654 | Пружина | 1 |
| 14 | A590114 | Плоская шайба | 2 |
| 15 | 991337 | Стопорное кольцо | 1 |
| 18 | 4295484 | Палец | 1 |
| 19 | A762016 | Шплинт | 4 |
| 20 | A590106 | Плоская шайба | 4 |
| 24 | 8053002 | Кронштейн | 1 |
| 25 | A590910 | Пружинная шайба | 3 |
| 26 | J901025 | Болт | 3 |
| 28 | 4291958 | Соленоид | 1 |
| 29 | A590106 | Плоская шайба | 2 |
| 30 | J900620 | Болт | 2 |
| 31 | 4303103 | Шайба | 1 |
| 32 | M500605 | Гайка | 1 |
| 33 | 4295485 | Шарик резиновый | 1 |
| 34 | A590106 | Плоская шайба | 1 |
| 35 | J900600 | Болт | 1 |
| 36 | 4303102 | Шайба | 1 |
| 37 | 4288452 | Реле | 1 |
| 38 | M430616 | Винт | 1 |
| 39 | A590906 | Пружинная шайба | 1 |
| 40 | A590106 | Плоская шайба | 1 |
| 42 | 4289621 | Блок таймер | 1 |
| 43 | J460625 | Винт с шайбой | 2 |
| 45 | 4291959 | Выключатель давление | 1 |
| 46 | 4222750 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
