Электрооборудование управления двигателем — HITACHI EX30

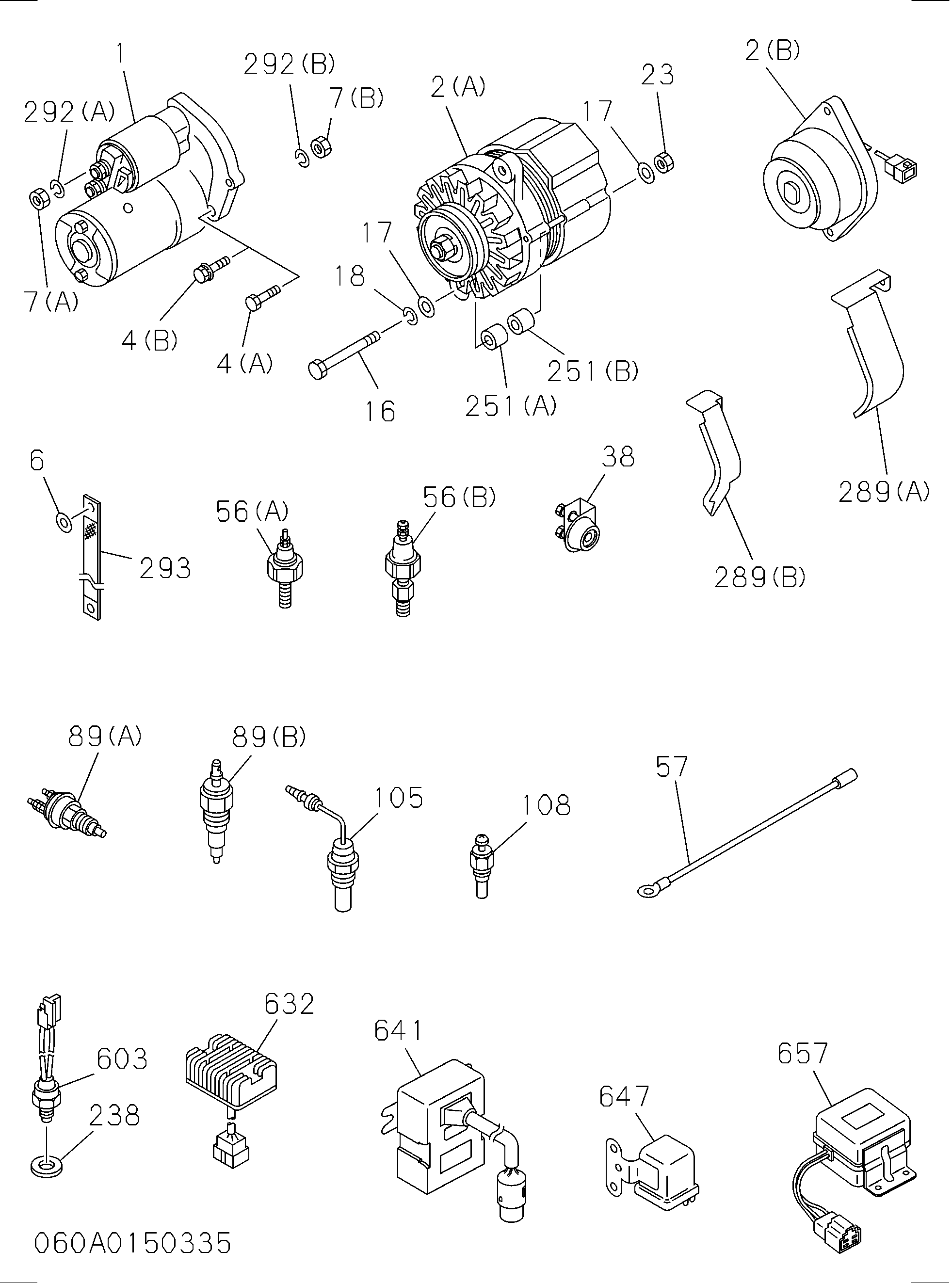

Заводская схема «Электрооборудование управления двигателем» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8941333381 | Стартер в сборе | 1 |
| 2(A) | 5812003580 | Генератор в сборе | 1 |
| 4(B) | 0500510320 | Болт стартер | 2 |
| 7(A) | 9091114080 | Гайка стартер | 1 |
| 16 | 9098010341 | Болт генератор | 1 |
| 17 | 9091605080 | Шайба PL, генератор | 2 |
| 18 | 9091505080 | Шайба LK, генератор | 1 |
| 23 | 9091105080 | Гайка генератор | 1 |
| 56(A) | 1824100082 | Выключатель масляный давление предупреждение | 1 |
| 57 | 8944519520 | Жгут проводов EXT, масляный давление SW | 1 |
| 57 | 8970404170 | Жгут проводов EXT, масляный давление SW | 1 |
| 89(B) | 5824500200 | Выключатель над подогрев предупреждение | 1 |
| 108 | 9831514320 | Выключатель термостатический | 1 |
| 251(A) | 5095031280 | Проставка генератор | 1 |
| 251(B) | 5095031181 | Проставка генератор | 1 |
| 292(A) | 9091505080 | Шайба LK, стартер | 1 |
| 647 | 5825530181 | Реле хоур измеритель | 1 |
| 657 | 1815100250 | Таймер глов пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
