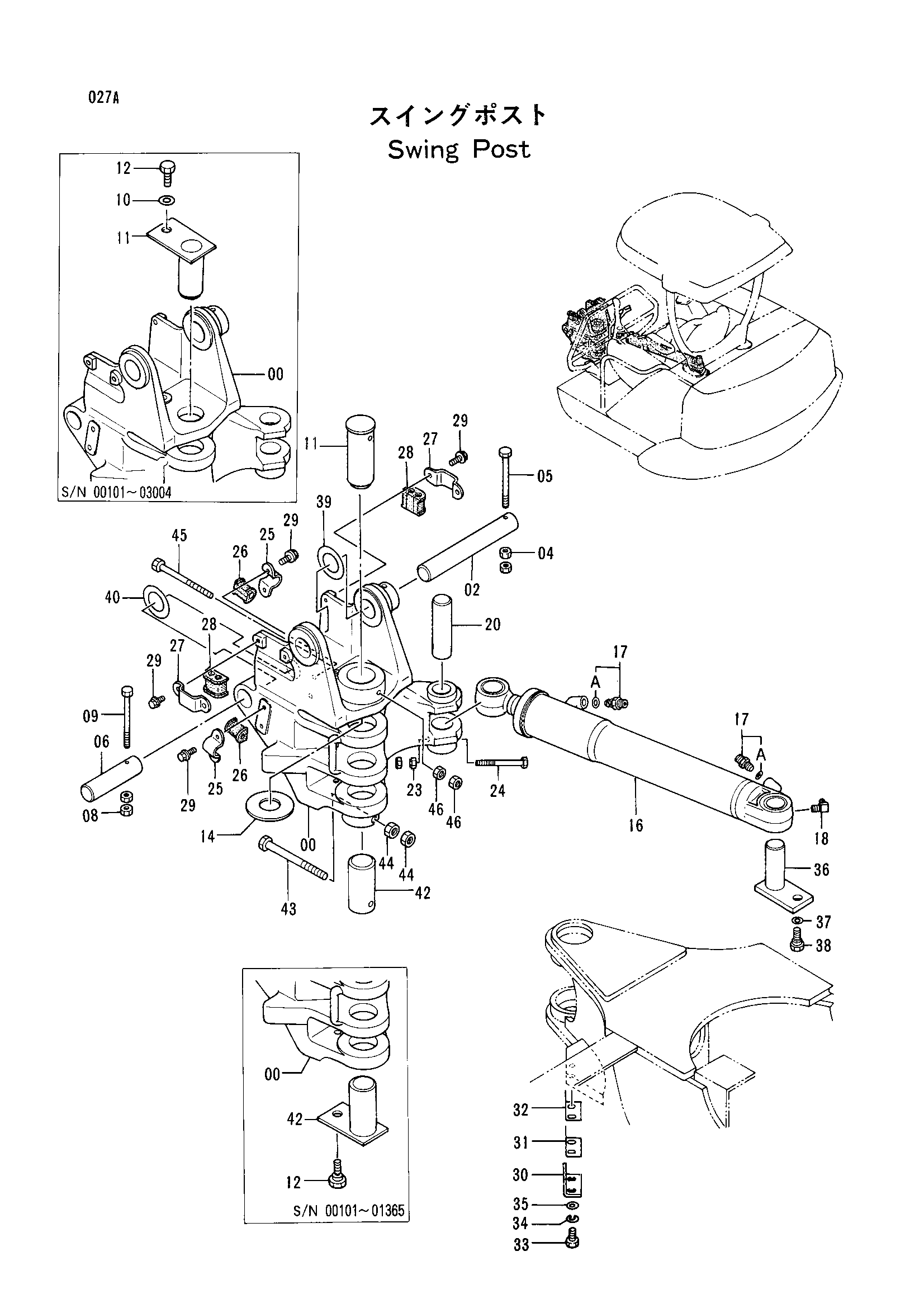

Поворотная колонна — HITACHI EX30

Заводская схема «Поворотная колонна» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0001157	Свингпост	1
00	0001494	Поворот пост	1
00	0001521	Поворот пост	1
00	0001797	Поворот пост	1
02	3056691	Палец	1
04	J950010	Гайка	2
05	J901090	Болт	1
06	3056693	Палец	1
08	J950010	Гайка	2
09	J901000	Болт	1
10	4034594	Пружинная шайба	1
11	4333006	Палец	1
11	8053197 замена: 4034594	Палец	1
11	8053197 замена: 8056059	Палец	1
11	8056059 замена: 8059009	Палец	1
11	8059009	Палец	1
12	4277873	Болт	1
12	4277873	Болт	2
14	4277872	Упорная пластина	1
16	4270516	Гидроцилиндр. поворот	1
17	4200468	Адаптер	2
17A	4509180	Уплотнительное кольцо	1
18	4016608	Угловой штуцер	1
20	4275532	Палец	1
20	4342882	Палец	1
23	J950010	Гайка	2
24	J901090	Болт	1
25	4288710	Хомут	2
26	4288709	Резиновая втулка	2
27	4288711	Хомут	2
28	4289859	Резиновая втулка	2
29	J010820	Болт с шайбой	8
30	4291444	Кронштейн	1
31	4291445	Регулировочная шайба 1.0	2
32	4291446	Регулировочная шайба 0.5	1
33	J901020	Болт	2
34	A590910	Пружинная шайба	2
35	A590110	Плоская шайба	2
36	8053393	Палец	1
37	495841	Пружинная шайба	1
38	4294099	Болт	1
39	4291272	Регулировочная шайба 0.8	1
40	4275477	Регулировочная шайба 0.8	1
42	4311451	Палец	1
42	4324106	Палец	1
42	8053197	Палец	1
43	M211202	Болт	1
44	J950012	Гайка	2
45	M211203	Болт	1
46	J950012	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
