Ковш 0.07 (450mm широкий) — HITACHI EX30

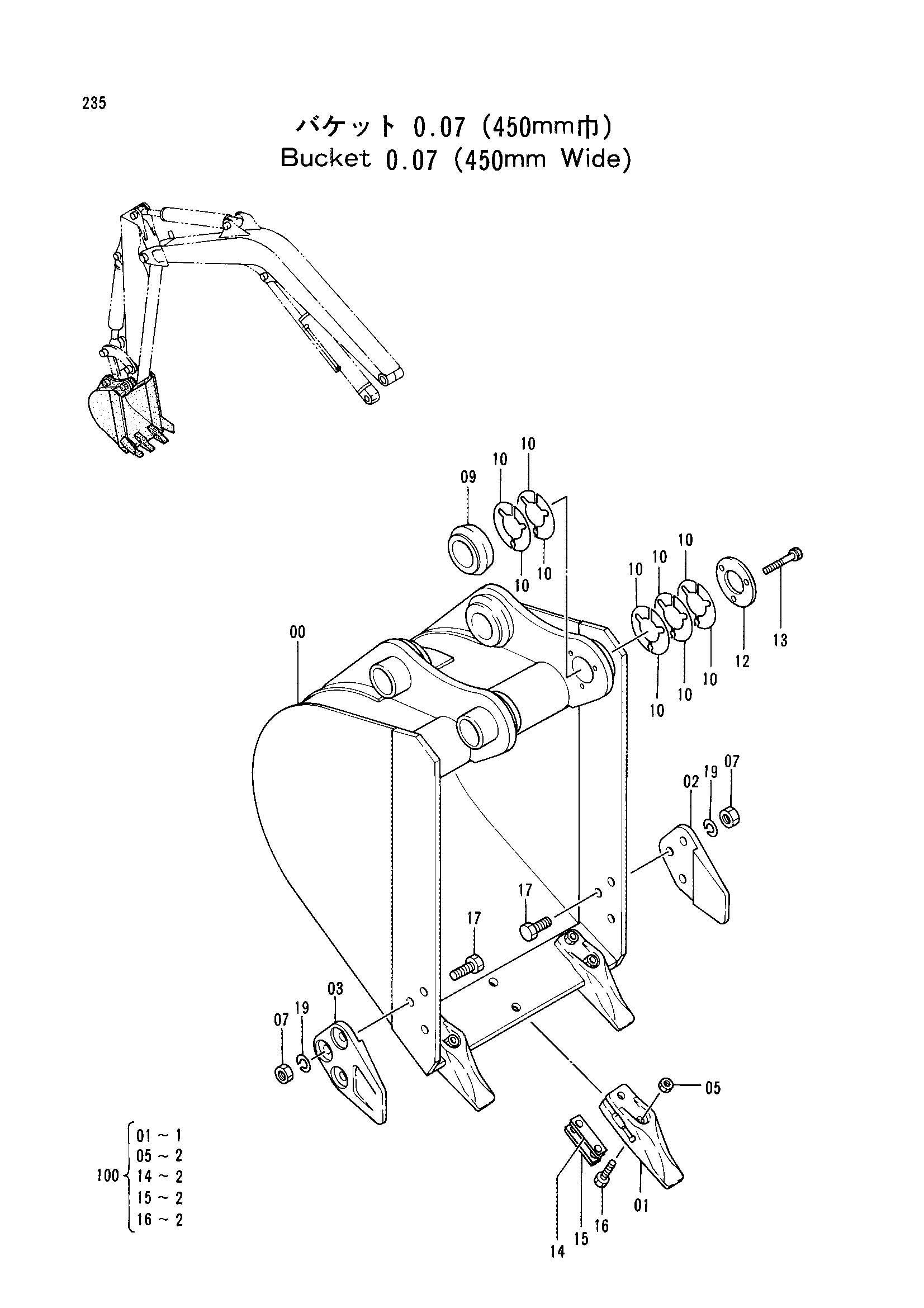

Заводская схема «Ковш 0.07 (450mm широкий)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9109057 | Ковш в сборе | 1 | |
| 00 | 6012620 замена: 6013267 | Ковш | 1 |
| 00 | 6013267 | Ковш | 1 |
| 01 | 3056107 | Зуб | 3 |
| 02 | 3056344 | Резец боковой(правый) | 1 |
| 03 | 3056345 | Резец боковой(левый) | 1 |
| 05 | J950012 | Гайка | 6 |
| 07 | J950014 | Гайка | 6 |
| 09 | 4275561 | Бобышка | 1 |
| 10 | 4275547 | Регулировочная шайба | 10 |
| 12 | 4275550 | Пластина | 1 |
| 13 | J010850 | Болт с шайбой | 3 |
| 14 | 4276602 | Регулировочная шайба 1.0 | 6 |
| 15 | 4276605 | Регулировочная шайба 0.4 | 6 |
| 16 | J901245 | Болт | 6 |
| 17 | J901435 замена: J931440 | Болт | 6 |
| 17 | J931440 | Болт | 6 |
| 19 | A590914 | Пружинная шайба | 6 |
| 100 | 4344216 | Комплект зуб | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
