Многофункциональный рычаг — HITACHI EX30

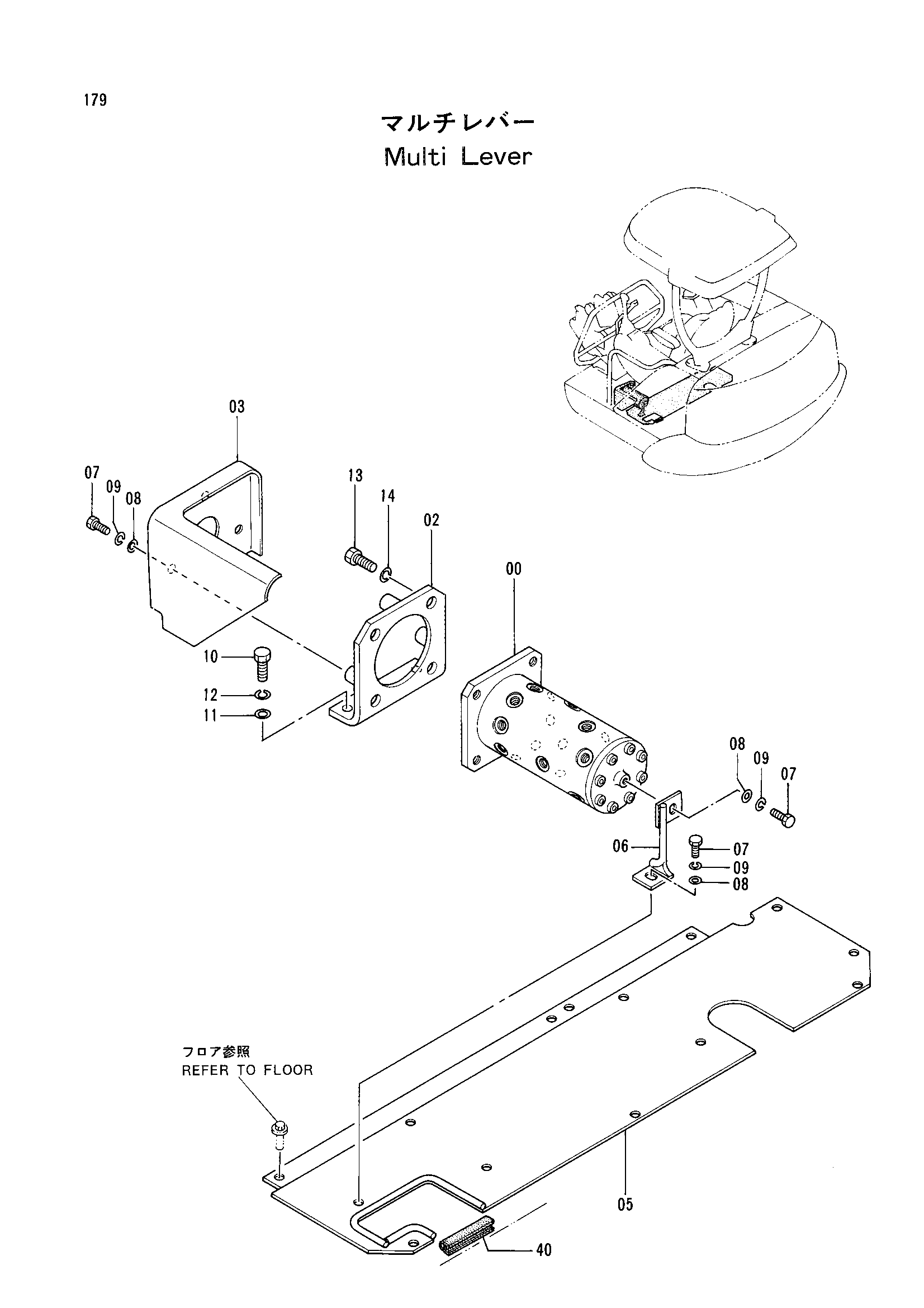

Заводская схема «Многофункциональный рычаг» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287296 | Клапан поворотный | 1 |
| 02 | 8051781 | Кронштейн | 1 |
| 03 | 8052193 | Крышка | 1 |
| 05 | 7024803 | Пластина | 1 |
| 06 | 9738243 | Кронштейн | 1 |
| 07 | J900816 | Болт | 5 |
| 08 | A590108 | Плоская шайба | 5 |
| 09 | A590908 | Пружинная шайба | 5 |
| 10 | J901030 | Болт | 2 |
| 11 | 4114402 | Шайба | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J901230 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 40 | 4301628 | Амортизатор | 1 |
| 40 | 4330097 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
