Масляный радиатор трубопроводы (2) — HITACHI EX30

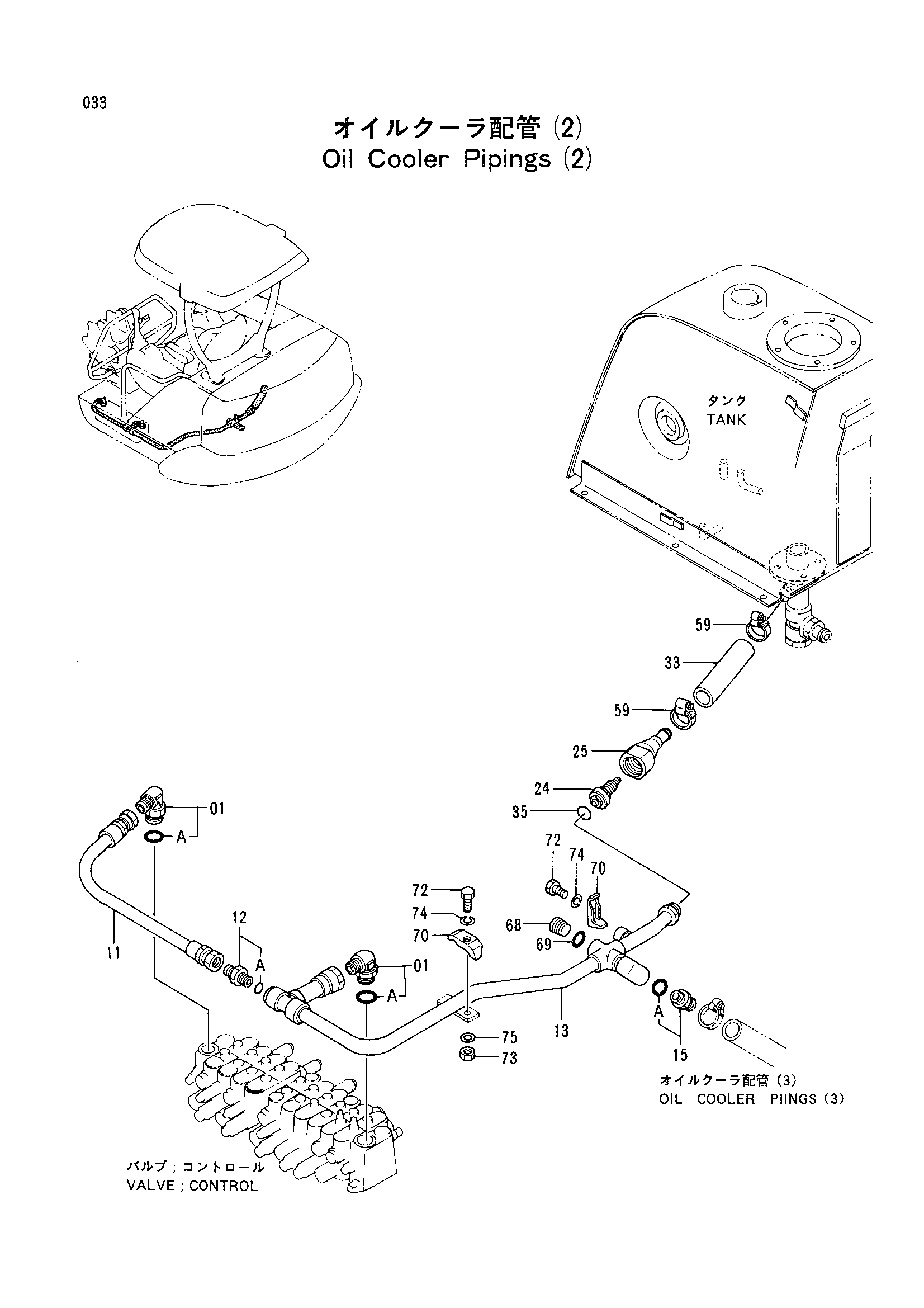

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156435 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4295181 | Шланг | 1 |
| 12 | 4182735 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 6012021 | Обратная трубка | 1 |
| 15 | 4276935 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4255212 | Клапан | 1 |
| 25 | 8051473 | Корпус клапан | 1 |
| 33 | 4033338 | Резиновый шланг | 1 |
| 35 | 962191 | Уплотнительное кольцо | 1 |
| 59 | 4505243 | Хомут шланга | 2 |
| 68 | 4211432 | Пробка | 1 |
| 69 | 955656 | Уплотнительное кольцо | 1 |
| 70 | 4053595 | Хомут трубки | 2 |
| 72 | J901260 | Болт | 2 |
| 73 | J950012 | Гайка | 1 |
| 74 | A590912 | Пружинная шайба | 2 |
| 75 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
