Масляный радиатор трубопроводы (1) — HITACHI EX30

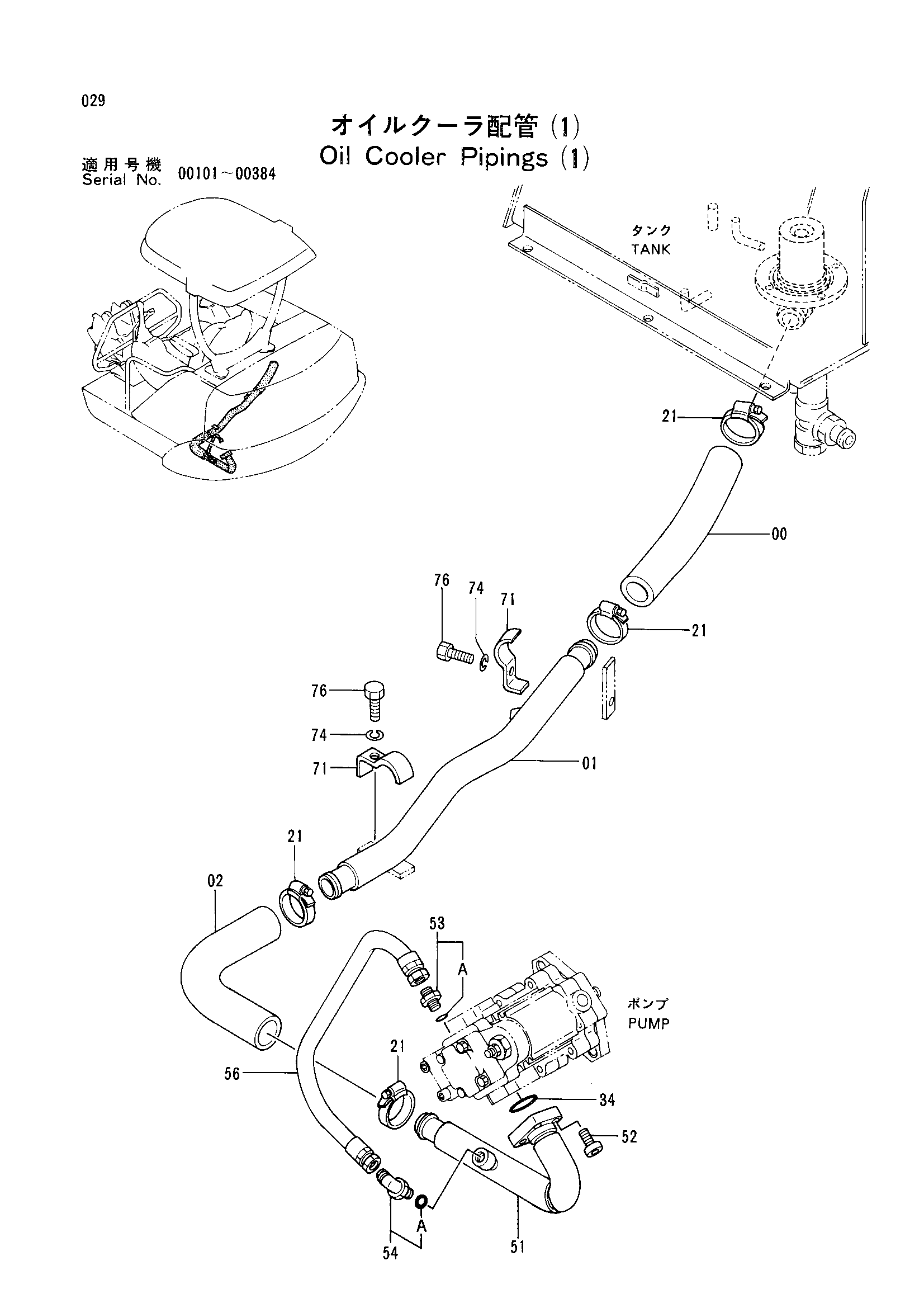

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4000807 | Резиновый шланг | 1 |
| 01 | 8051518 | Всасывающая трубка | 1 |
| 02 | 3057103 | Резиновый шланг | 1 |
| 21 | 4505385 | Хомут шланга | 4 |
| 34 | A810040 | Уплотнительное кольцо | 1 |
| 51 | 7024832 | Всасывающая трубка | 1 |
| 51 | 7027952 | Всасывающая трубка | 1 |
| 52 | M341025 | Болт с внутренним шестигранником | 4 |
| 52 | M341036 | Болт с внутренним шестигранником | 4 |
| 53 | 4200466 | Адаптер | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4200471 | Угловой штуцер | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4290176 | Шланг | 1 |
| 71 | 4053698 | Хомут трубки | 2 |
| 74 | A590912 | Пружинная шайба | 2 |
| 76 | J901265 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
