Основной трубопроводы (1) — HITACHI EX30

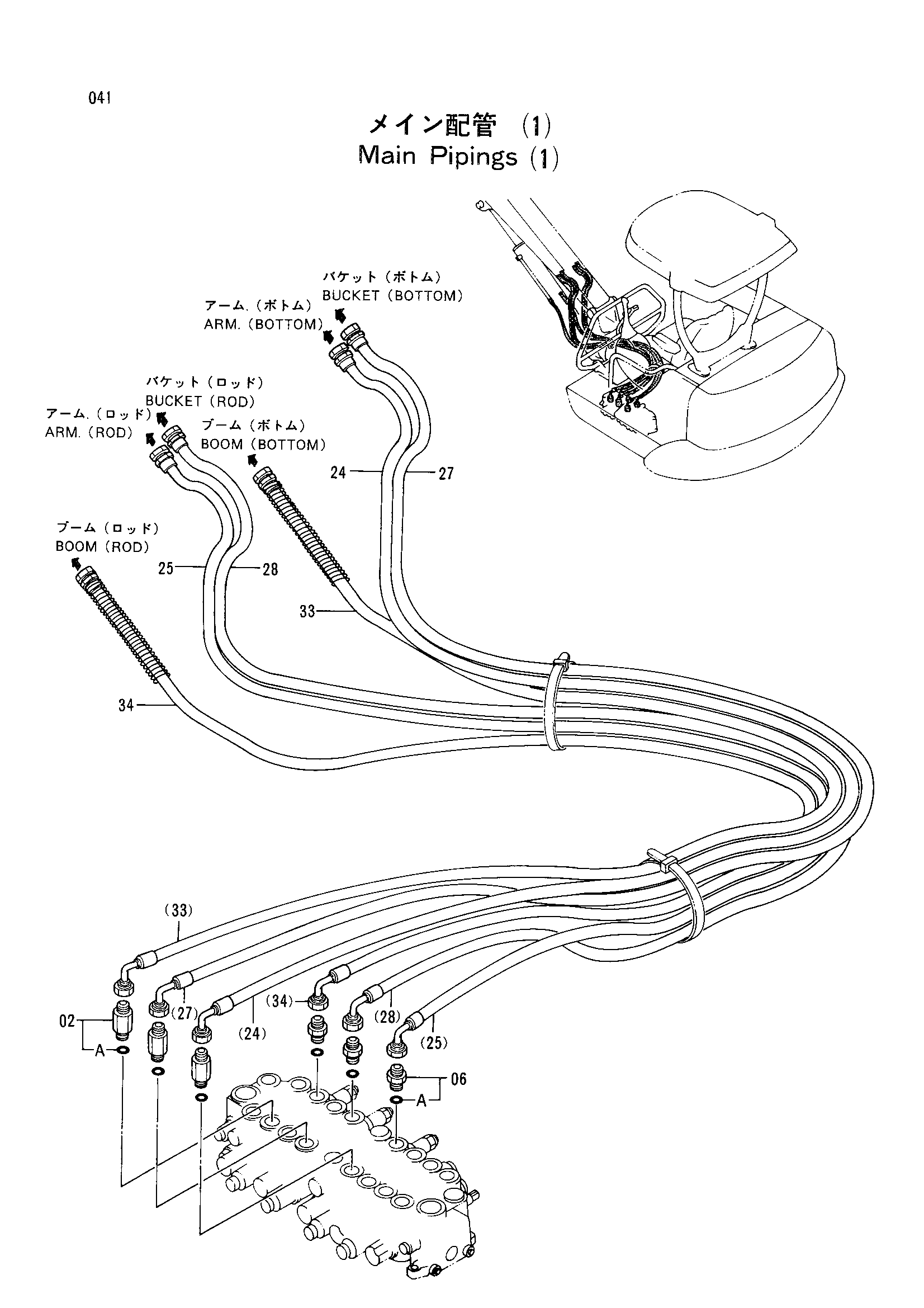

Заводская схема «Основной трубопроводы (1)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4276967	Адаптер	3
02A	4506418	Уплотнительное кольцо	1
06	4200469	Адаптер	3
06A	4506418	Уплотнительное кольцо	1
24	4291829	Шланг	1
25	4291830	Шланг	1
27	4291825	Шланг	1
28	4291826	Шланг	1
33	4291828	Шланг	1
33	4311635	Шланг (с защита)	1
34	4291827	Шланг	1
34	4311634	Шланг (с защита)	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
