STD. рукоять 1.27M — HITACHI EX30

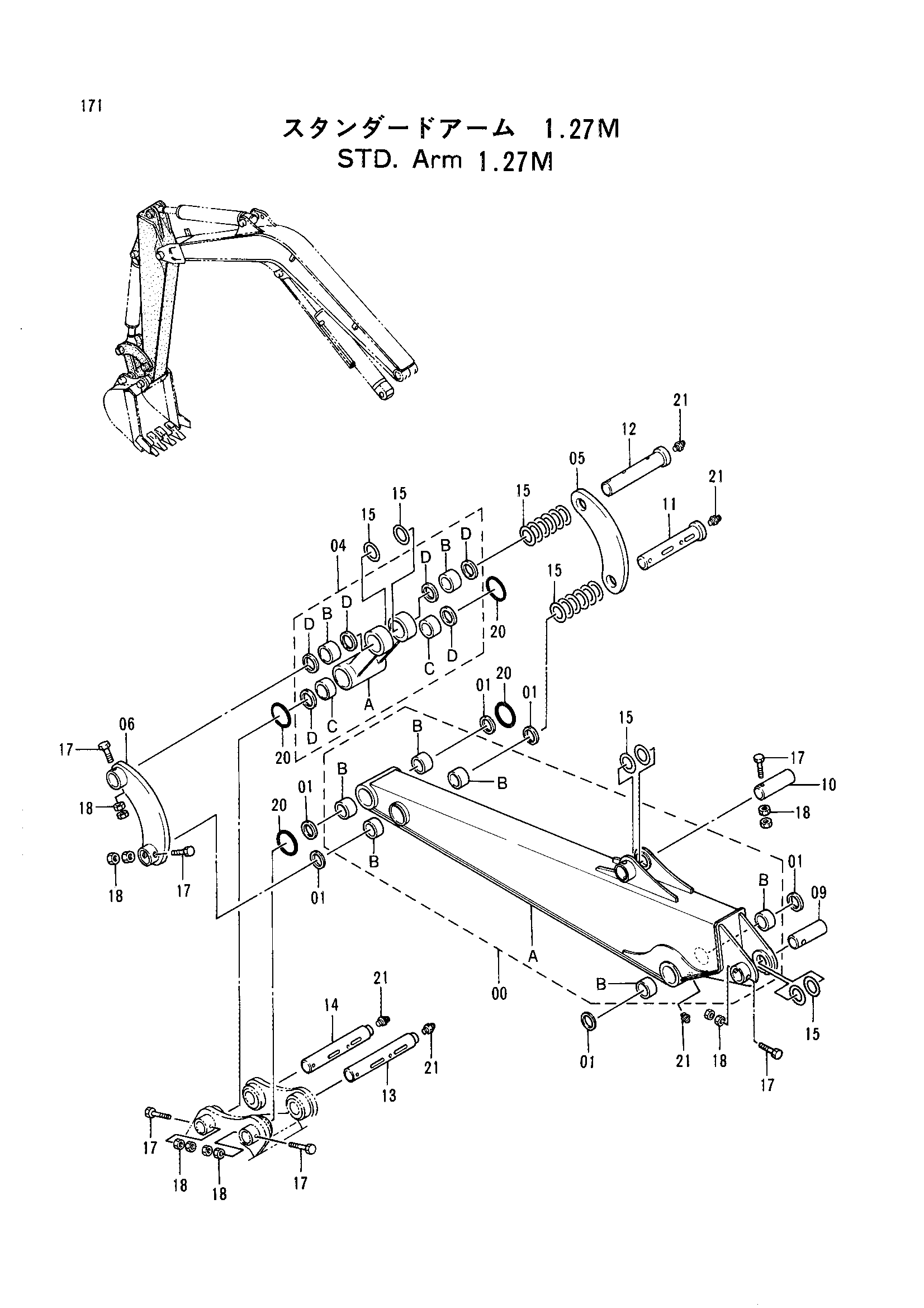

Заводская схема «STD. рукоять 1.27M» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8051034 | Рукоять в сборе | 1 |
| 00A | 6011792 | Рукоять | 1 |
| 00B | 4275522 | Втулка | 6 |
| 01 | 4279530 | Пылезащитное уплотнение | 6 |
| 04 | 8051035 | Тяга в сборе | 1 |
| 04A | 3056637 | Тяга | 1 |
| 04B | 4275535 | Втулка | 2 |
| 04C | 4275522 | Втулка | 2 |
| 04D | 4279530 | Пылезащитное уплотнение | 6 |
| 05 | 4275530 | Тяга | 1 |
| 06 | 8050818 | Тяга | 1 |
| 09 | 4275517 | Палец | 1 |
| 10 | 4275532 | Палец | 1 |
| 11 | 3056114 | Палец | 1 |
| 12 | 3056115 | Палец | 1 |
| 13 | 3056176 | Палец | 1 |
| 14 | 3056527 | Палец | 1 |
| 15 | 4275477 | Регулировочная шайба | 18 |
| 17 | 4277471 | Болт | 6 |
| 18 | J950010 | Гайка | 12 |
| 20 | 4275533 | Уплотнительное кольцо | 4 |
| 21 | J75481 | Пресс-маслёнка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
