Провод жгут проводов — HITACHI EX30

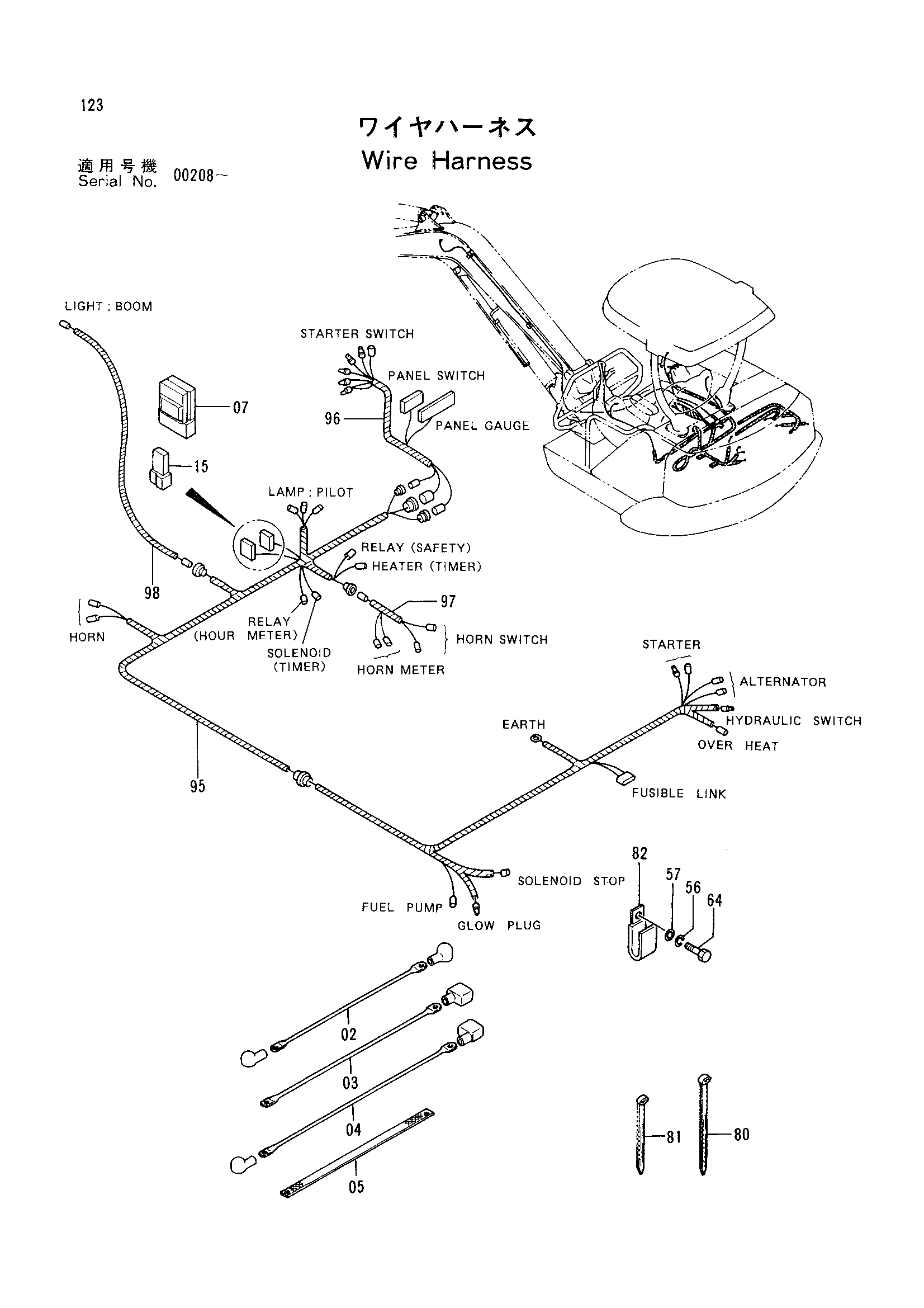

Заводская схема «Провод жгут проводов» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4295112 | Трос(реле аккумулятор - стартер) | 1 |
| 03 | 4295113 | Трос(аккумулятор(-) - масса) | 1 |
| 04 | 4295114 | Трос(аккумулятор(+) - реле аккумулятор) | 1 |
| 05 | 4225072 | Трос масса | 1 |
| 07 | 4281141 | Блок диоде | 1 |
| 15 | 4192489 | Диод | 1 |
| 56 | A590908 | Пружинная шайба | 1 |
| 57 | A590108 | Плоская шайба | 1 |
| 64 | J900816 | Болт | 1 |
| 80 | 4055312 | Ленточный зажим | 10 |
| 81 | 4291656 | Ленточный зажим | 8 |
| 82 | 4290136 | Хомут | 1 |
| 95 | 1018310 | Жгут проводов | 1 |
| 96 | 2034231 | Жгут проводов провод(стартер выключатель) | 1 |
| 97 | 3062123 | Жгут проводов провод(хоур измеритель) | 1 |
| 98 | 4302896 | Жгут проводов провод(стрела освещение) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
