Бак (топливный и масляный) — HITACHI EX30

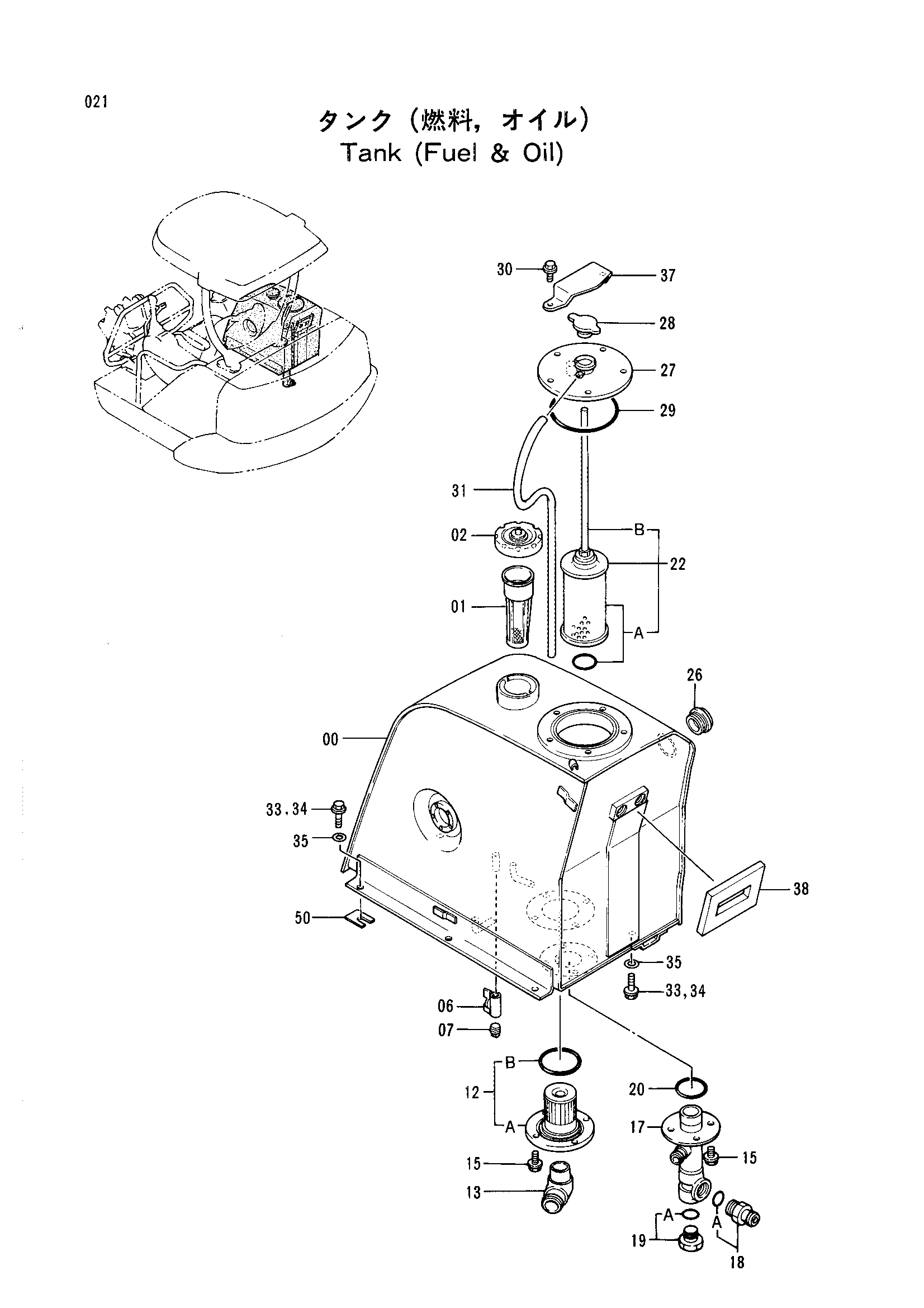

Заводская схема «Бак (топливный и масляный)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003282 | Бак | 1 |
| 01 | 4279093 | Фильтр | 1 |
| 02 | 4277426 | Колпачок | 1 |
| 06 | 4216448 | Шаровой клапан | 1 |
| 07 | 94-2022 | Пробка | 1 |
| 12 | 4294131 | Фильтр всасывание в сборе | 1 |
| 12A | 4272369 | Всасывающий фильтр | 1 |
| 12B | A810085 | Уплотнительное кольцо | 1 |
| 13 | 4276859 | Угловой штуцер | 1 |
| 15 | J011025 | Болт с шайбой | 8 |
| 17 | 7024607 | Обратная трубка | 1 |
| 18 | 4276936 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4113926 | Пробка | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A810065 | Уплотнительное кольцо | 1 |
| 22 | 4272372 | Фильтр обратный | 1 |
| 22A | 4294132 | Элемент (с уплотнительное кольцо) | 1 |
| 22B | 4294133 | Штанга | 1 |
| 26 | 4279846 | Указатель уровня | 1 |
| 27 | 8051329 | Крышка | 1 |
| 28 | 4272375 | Колпачок | 1 |
| 29 | A810135 | Уплотнительное кольцо | 1 |
| 30 | J011020 | Болт с шайбой | 5 |
| 31 | 4279562 | Виниловый шланг | 1 |
| 33 | J011022 | Болт с шайбой | 5 |
| 33 | J901020 | Болт | 5 |
| 34 | A590910 | Пружинная шайба | 5 |
| 35 | A590110 | Плоская шайба | 5 |
| 37 | 4288646 | Защитный кожух | 1 |
| 38 | 4295931 | Амортизатор | 1 |
| 50 | 4318696 | Регулировочная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
