Облицовка (4) — HITACHI EX30

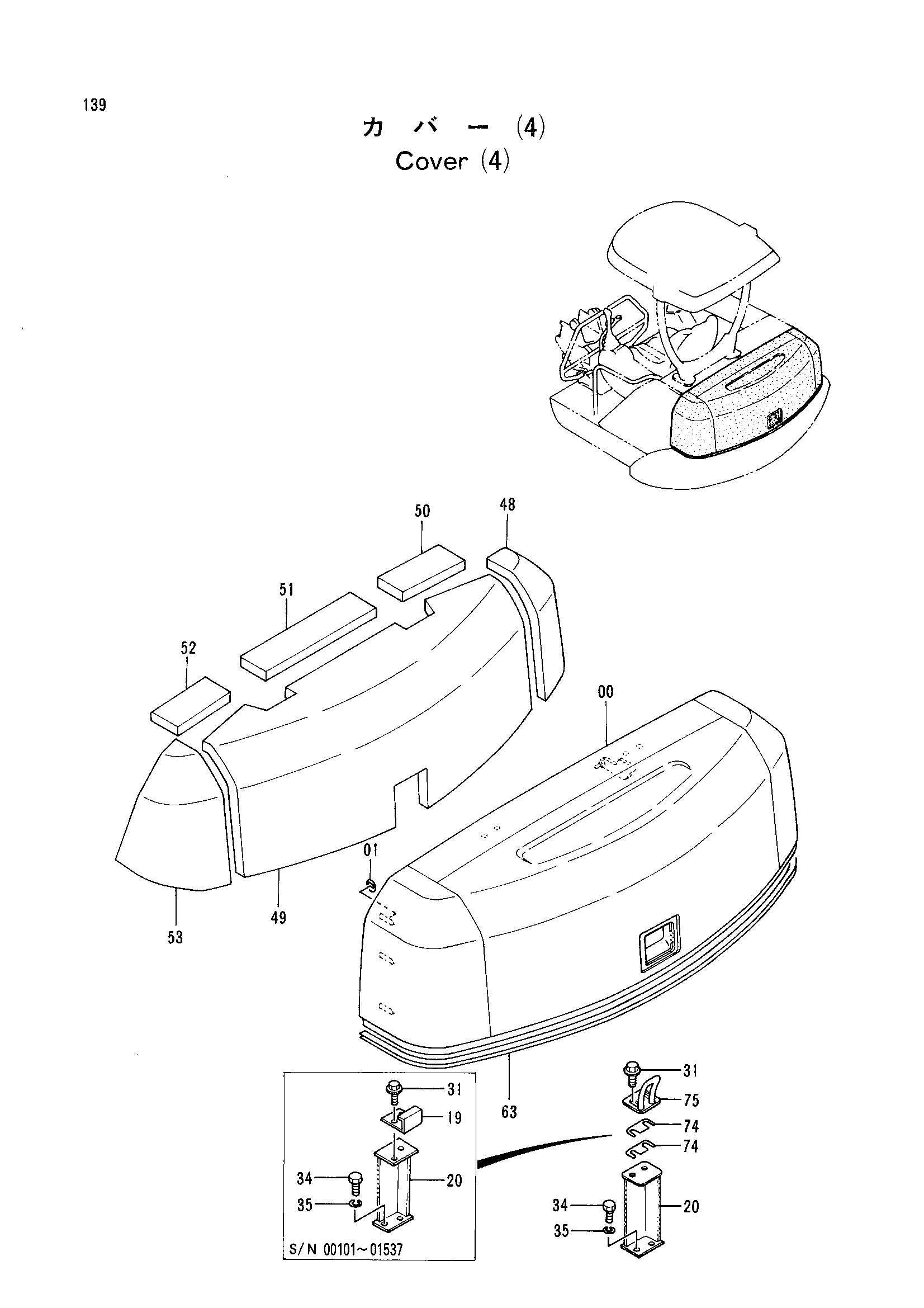

Заводская схема «Облицовка (4)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003291 | Крышка | 1 |
| 00 | 5003760 | Крышка | 1 |
| 01 | 4288584 | Шайба | 6 |
| 19 | 4279715 | Ограничитель | 1 |
| 20 | 8051469 | Кронштейн | 1 |
| 20 | 8054976 | Кронштейн | 1 |
| 31 | J020825 | Болт с шайбой | 2 |
| 34 | J901025 | Болт | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 48 | 4288365 | Резиновая прокладка | 1 |
| 49 | 4288366 | Резиновая прокладка | 1 |
| 50 | 4288367 | Резиновая прокладка | 1 |
| 51 | 4288368 | Резиновая прокладка | 1 |
| 52 | 4288369 | Резиновая прокладка | 1 |
| 53 | 4288370 | Стекловата | 1 |
| 63 | 4289715 | Амортизатор | 1 |
| 74 | 4304228 | Регулировочная шайба | 2 |
| 75 | 8053577 | Защёлка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
