Пилотный трубопроводы (2-2) — HITACHI EX30

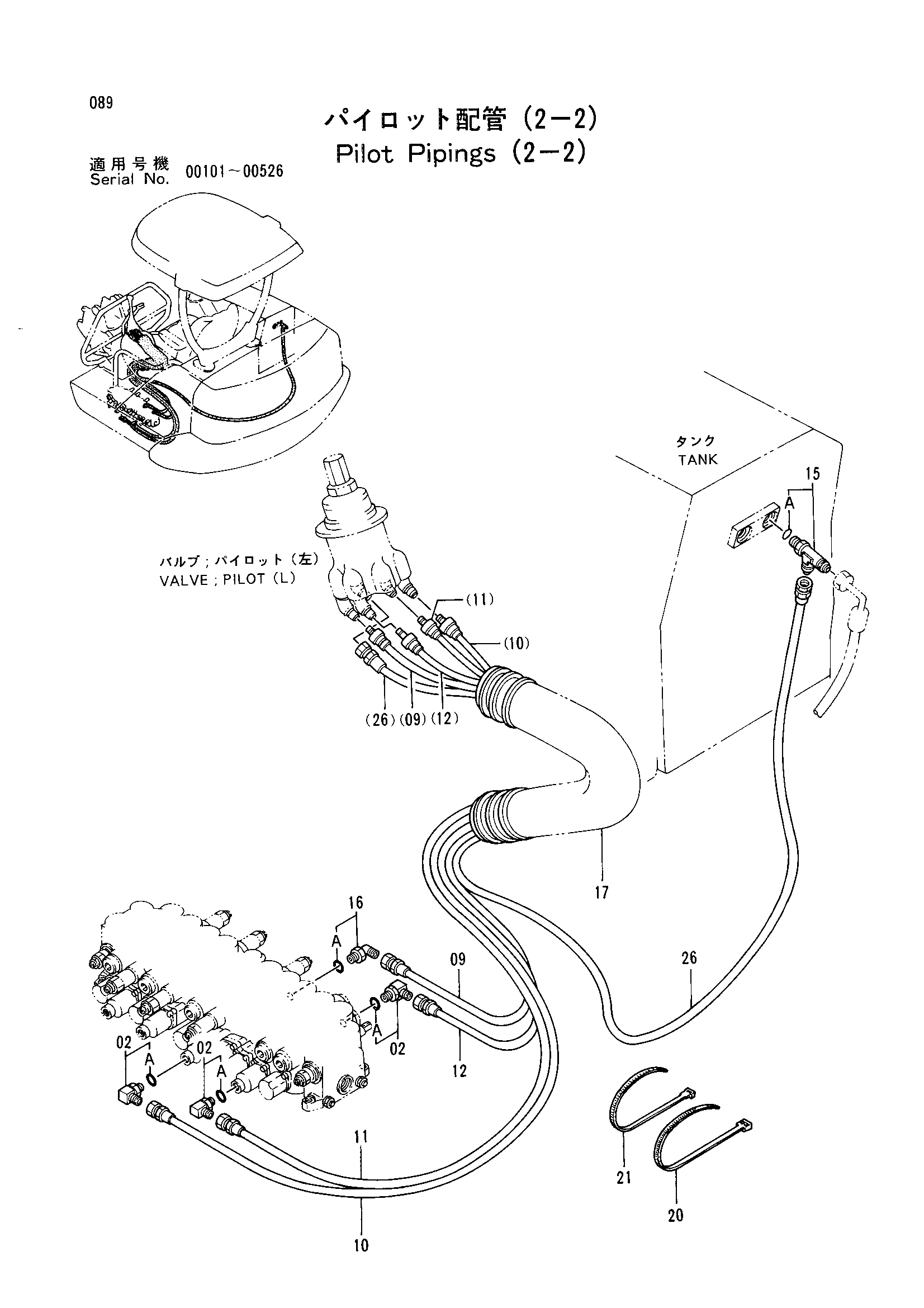

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4154670 | Угловой штуцер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4288804 | Шланг | 1 |
| 10 | 4290689 | Шланг | 1 |
| 11 | 4290690 | Шланг | 1 |
| 12 | 4290691 | Шланг | 1 |
| 15 | 4222016 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4279119 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4279542 | Шланг | 1 |
| 20 | 4055312 | Ленточный зажим | 15 |
| 21 | 4121859 | Ленточный зажим | 5 |
| 26 | 4297368 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
