Рычаг тяга (ход) — HITACHI EX30

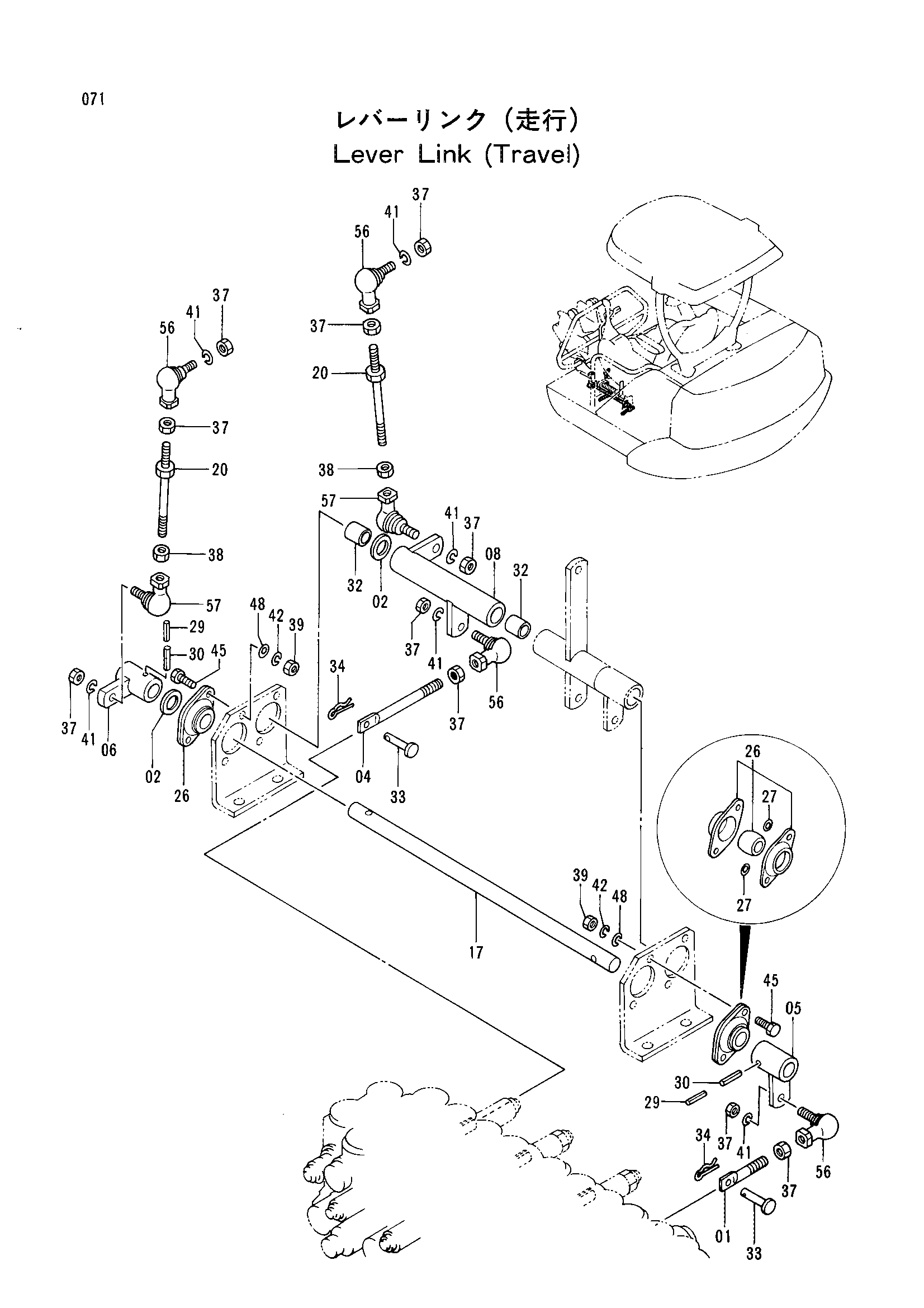

Заводская схема «Рычаг тяга (ход)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4279536 | Шток | 1 |
| 02 | 4289754 | Регулировочная шайба | 5 |
| 04 | 4279593 | Шток | 1 |
| 05 | 9737490 | Тяга | 1 |
| 06 | 9737491 | Тяга | 1 |
| 08 | 8052350 | Тяга | 1 |
| 17 | 4279594 | Палец | 1 |
| 20 | 9737502 | Шток | 2 |
| 26 | 4279609 | Подшипник блок | 2 |
| 27 | 4303551 | Плоская шайба | 2 |
| 29 | 4328753 | Пружинный штифт | 2 |
| 30 | 967380 | Пружинный штифт | 2 |
| 32 | 4280300 | Втулка | 2 |
| 33 | 4279607 | Палец | 2 |
| 34 | 4022695 | Стопорный палец | 2 |
| 37 | M500807 | Гайка | 10 |
| 38 | M580008 | Гайка (левый) | 2 |
| 39 | M500605 | Гайка | 4 |
| 41 | A590908 | Пружинная шайба | 6 |
| 42 | A590906 | Пружинная шайба | 4 |
| 45 | J900620 | Болт | 4 |
| 48 | A590106 | Плоская шайба | 4 |
| 56 | 4287792 | Шарнир | 4 |
| 57 | 4287793 | Соединение шарик(левый) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
