Пол — HITACHI EX30

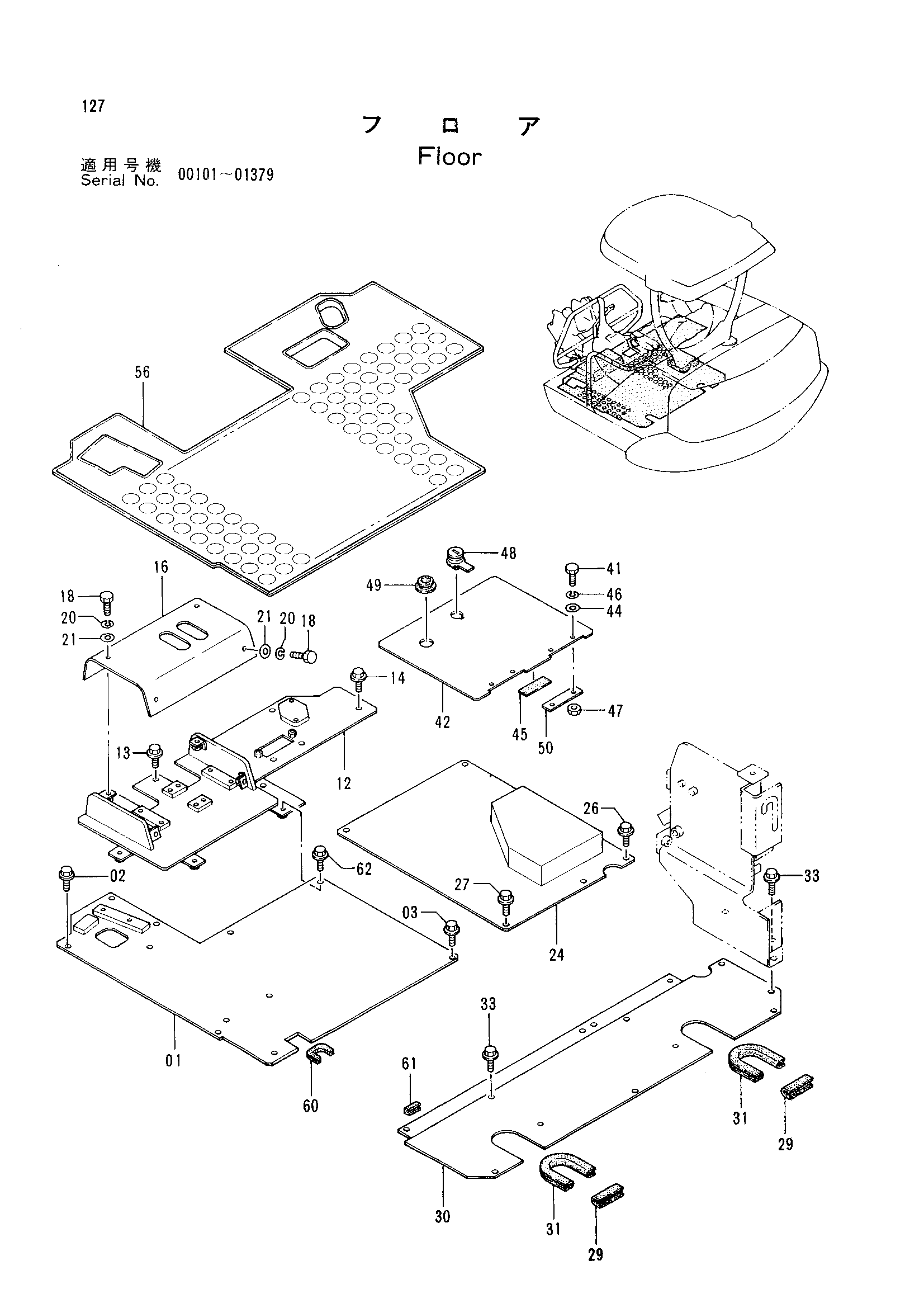

Заводская схема «Пол» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7024802 | Пластина | 1 |
| 02 | J021025 | Болт с шайбой | 6 |
| 03 | J021030 | Болт с шайбой | 1 |
| 12 | 7025165 | Пластина | 1 |
| 13 | J021025 | Болт с шайбой | 2 |
| 14 | J021020 | Болт с шайбой | 3 |
| 16 | 3059008 | Крышка | 1 |
| 18 | J900820 | Болт | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
| 21 | A590108 | Плоская шайба | 4 |
| 24 | 7024648 | Пластина | 1 |
| 26 | J021025 | Болт с шайбой | 4 |
| 27 | J021030 | Болт с шайбой | 1 |
| 29 | 4288797 | Амортизатор | 2 |
| 30 | 7024649 | Пластина | 1 |
| 31 | 4279327 | Амортизатор | 2 |
| 33 | J021025 | Болт с шайбой | 7 |
| 41 | J900825 | Болт | 4 |
| 42 | 4279629 | Пластина | 1 |
| 44 | A590108 | Плоская шайба | 4 |
| 45 | 4279632 | Лист резиновый | 1 |
| 46 | A590908 | Пружинная шайба | 4 |
| 47 | M500807 | Гайка | 4 |
| 48 | 4279634 | Замок | 1 |
| 49 | 4279633 | Резиновая втулка | 1 |
| 50 | 4280092 | Регулировочная шайба | 2 |
| 56 | 4294943 | Коврик пола | 1 |
| 60 | 4280435 | Амортизатор | 1 |
| 61 | 4303603 | Амортизатор | 1 |
| 62 | J021020 | Болт с шайбой | 1 |
| 62 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
