Гидроцилиндр стрелы — HITACHI EX30

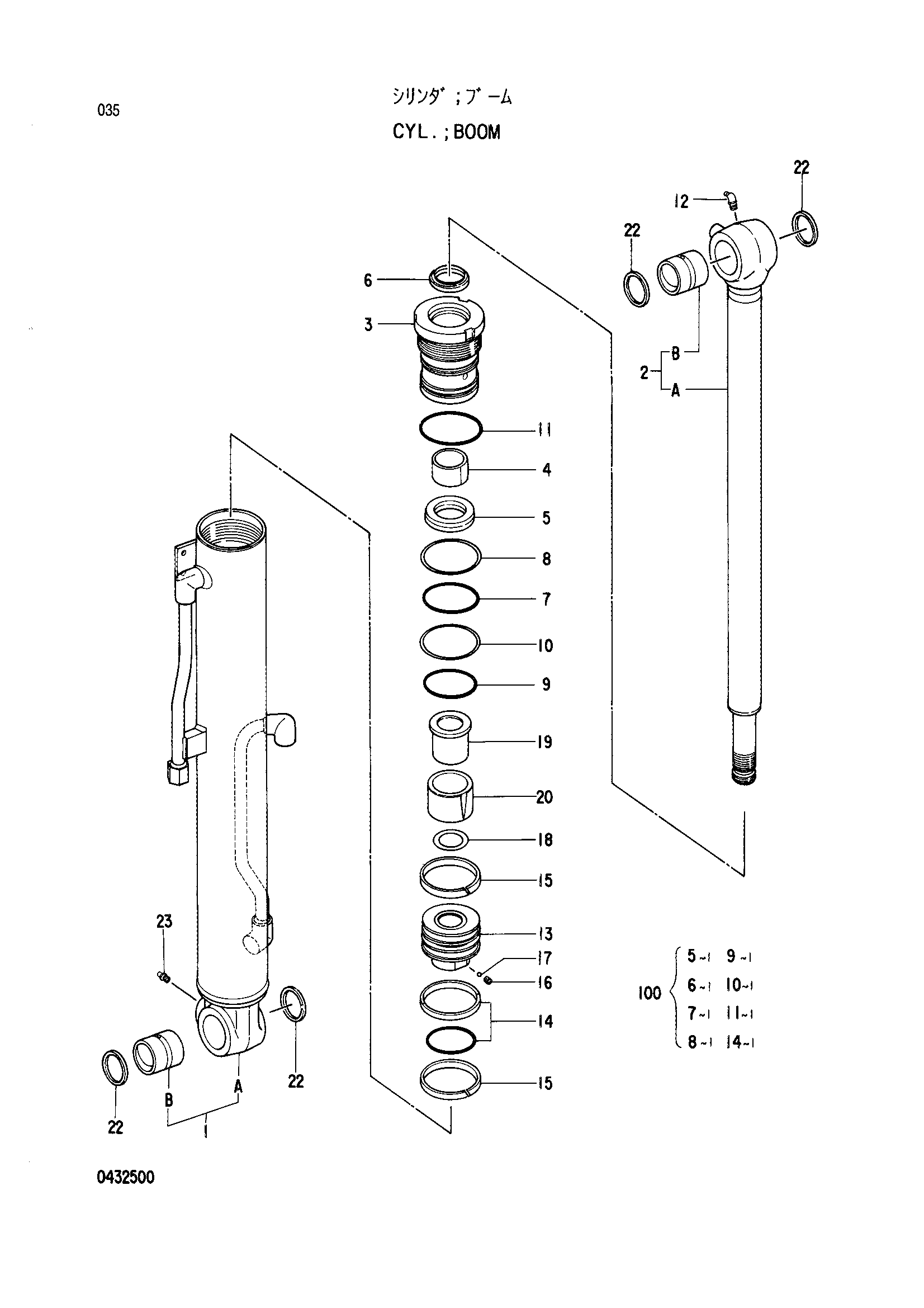

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4270522 | Гидроцилиндр стрелы | 1 | |
| 1 | 4294029 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0431901 | Втулка пальца | 1 |
| 2 | 4294030 | Шток поршня в сборе | 1 |
| 2B | 0431901 | Втулка пальца | 1 |
| 3 | 0432501 | Головка гидроцилиндра | 1 |
| 4 | 0432502 | Втулка | 1 |
| 5 | 0432503 | U-образная манжета | 1 |
| 6 | 0432504 | Грязесъёмное кольцо | 1 |
| 7 | A811075 | Уплотнительное кольцо | 1 |
| 8 | 0432505 | Опорное кольцо | 1 |
| 9 | 4113162 | Уплотнительное кольцо | 1 |
| 10 | 0432506 | Опорное кольцо | 1 |
| 11 | A810080 | Уплотнительное кольцо | 1 |
| 12 | 0271312 | Пресс-маслёнка | 1 |
| 13 | 0432507 | Поршень | 1 |
| 14 | 0380915 | Уплотнительное кольцо | 1 |
| 15 | 0432508 | Кольцо | 2 |
| 16 | 0326308 | Винт | 1 |
| 17 | 0370110 | Стальной шарик | 1 |
| 18 | 0396306 | Регулировочная шайба | 1 |
| 19 | 0432509 | Проставка | 1 |
| 20 | 0432510 | Амортизирующий подшипник | 1 |
| 22 | 0431914 | Грязесъёмное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4293349 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
