.Поршневой насос (2/2) — HITACHI EX30

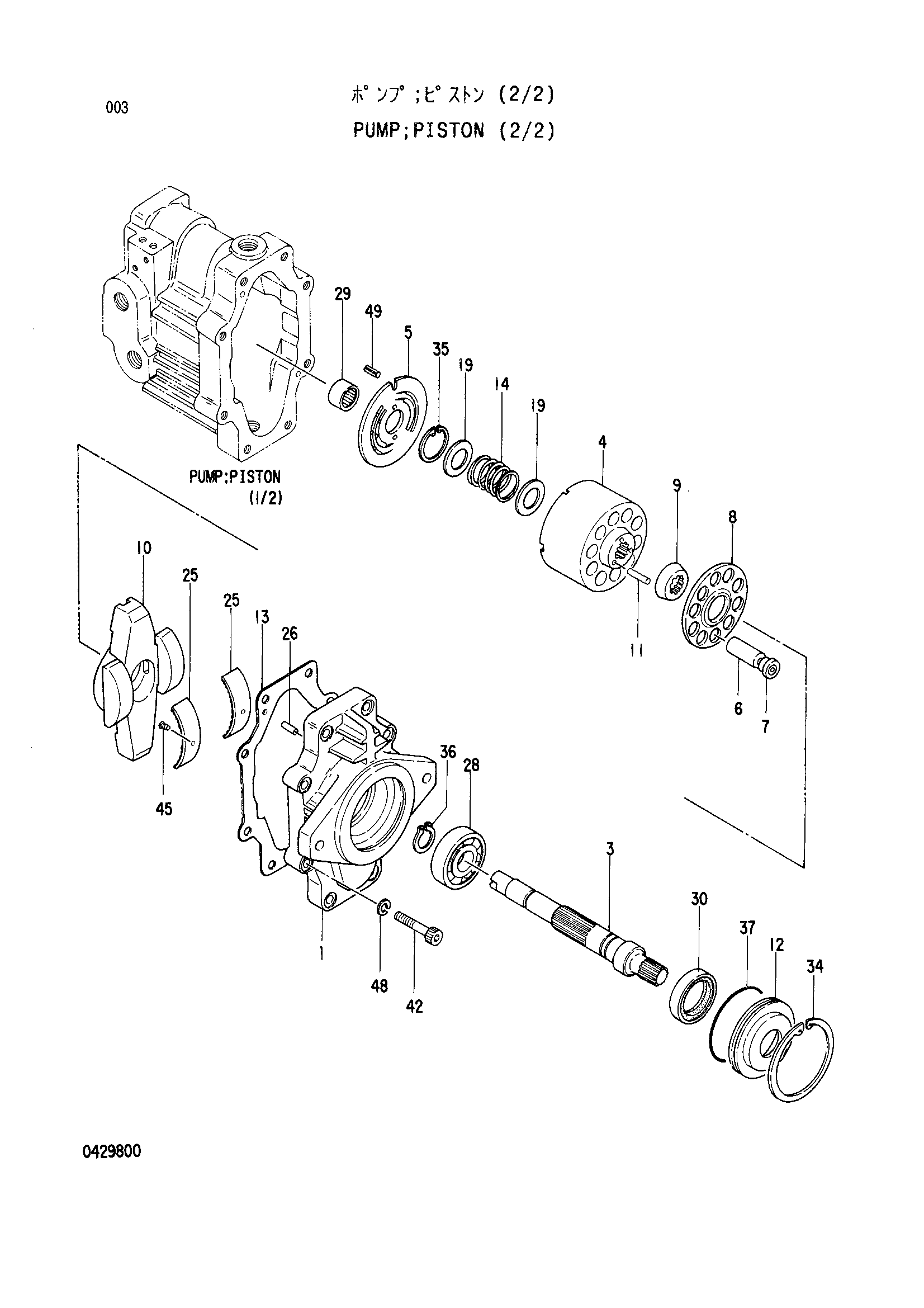

Заводская схема «.Поршневой насос (2/2)» для HITACHI EX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4266820 | Поршневой насос (2/2) | 1 | |
| 1 | 0429801 | Корпус | 1 |
| 3 | 0429802 | Вал | 1 |
| 4 | 0429803 | Блок гидроцилиндра | 1 |
| 5 | 0429804 | Пластина | 1 |
| 6 | 0429805 | Поршень | 10 |
| 7 | 0429806 | Башмак | 10 |
| 8 | 0429807 | Держатель | 1 |
| 9 | 0429808 | Держатель | 1 |
| 10 | 0429809 | Пластина | 1 |
| 11 | 0429810 | Неедле | 3 |
| 12 | 0429811 | Держатель | 1 |
| 13 | 0429812 | Манжета | 1 |
| 14 | 0429813 | Пружина | 1 |
| 19 | 0429814 | Фиксатор | 2 |
| 25 | 0429815 | Втулка | 2 |
| 26 | 0429816 | Палец | 2 |
| 28 | 0429817 | Шариковый подшипник | 1 |
| 29 | 0429818 | Игольчатый подшипник | 1 |
| 30 | 0429819 | Масляное уплотнение | 1 |
| 34 | 0429820 | Стопорное кольцо | 1 |
| 35 | 0429821 | Стопорное кольцо | 1 |
| 36 | 0429822 | Стопорное кольцо | 1 |
| 37 | 0429823 | Кольцо | 1 |
| 42 | 0429824 | Болт с внутренним шестигранником | 8 |
| 45 | 0429825 | Винт | 2 |
| 48 | A590910 | Пружинная шайба | 8 |
| 49 | 0429826 | Палец пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
